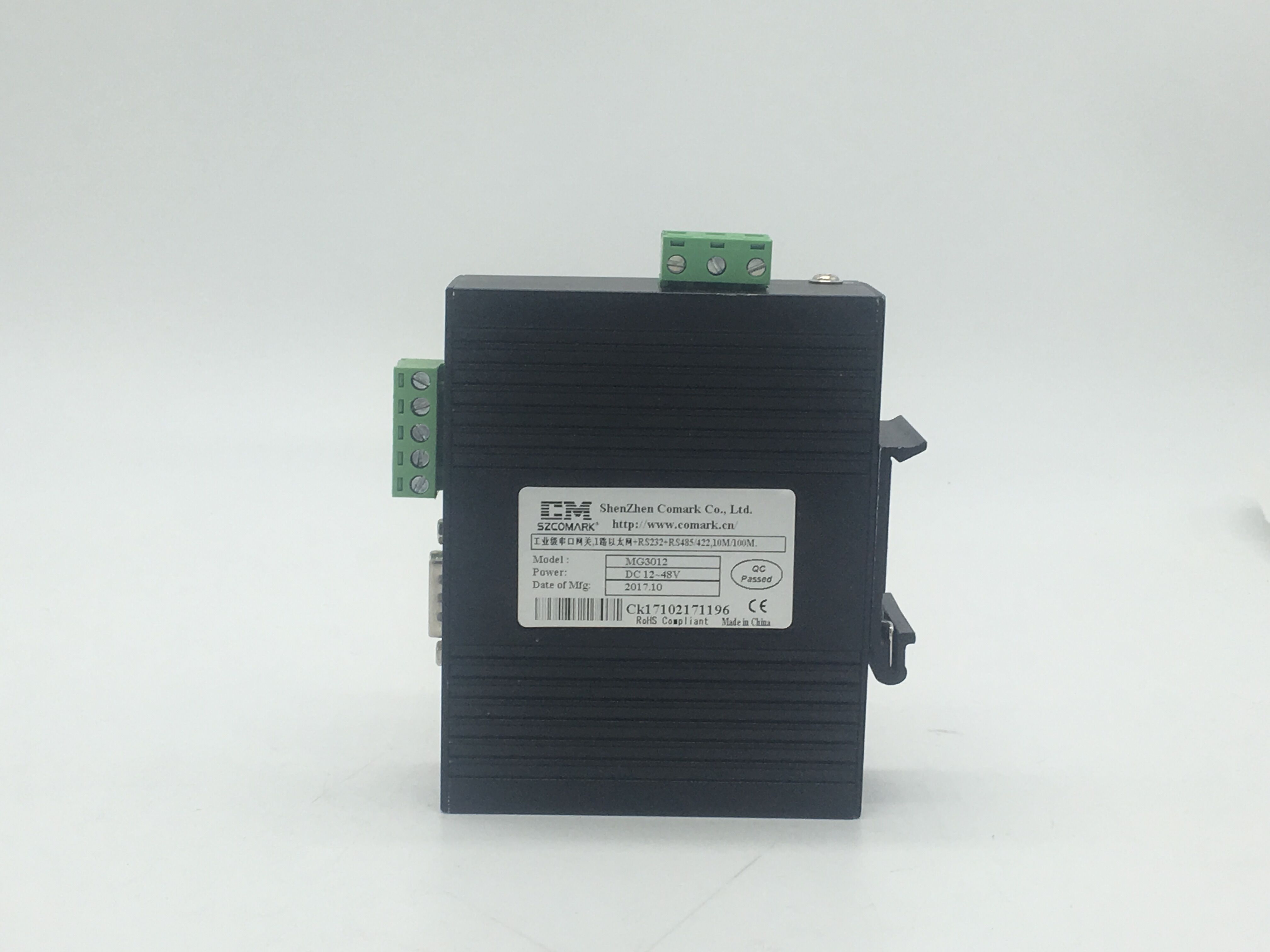

4路RS-485串口服務器，主機等通過網絡簡易、方便的集中管理

產品介紹

4路RS-485串口服務器采用高強度IP40防護外殼，工業級EMC設計，支持Auto-Negotiation自適應技術，提供LED狀態指示，支持冗余寬電壓12~48V DC電源輸入，以增加通訊網絡的可靠度，是深圳市訊記科技有限公司自主研發的串口服務器系列。提供4個10/100Base-T(X) RJ45電口，0~2個100Base-FX光口（默認SC接口，可選FC、ST）和4路RS-485串口，可以把分散的串行設備、主機等通過網絡簡易、方便的集中管理，通信速率支持110~115200bps可選?；诠I(yè)安裝需求，提供DIN35導軌或壁掛式這兩種安裝模式。本產品采用業內優良的網絡方案，-40~85℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的串口通訊解決方案。

性能特點

* 符合IEEE802.3/802.3u標準，存儲轉發交換方式；

* 提供4個10/100Base-T(X) RJ45以太網接口，支持Auto-Negotiation技術，自動協商工作速率（10M/100M）和雙工模式（半雙工/全雙工）

* 提供0~2個100Base-FX光口，默認SC接口，可選FC、ST，可傳輸120公里；

* 提供4路RS-485串口，提供TCP Server、TCP Client、UDP三種串口傳輸模式，110~115200bps線速無阻塞通信；

* 支持4串口隔離功能，隔離電壓500V AC；

* 符合TCP、UDP、ARP、ICMP、HTTP和TFTP Client協議；

* 支持Web管理方式；

* 支持串口設置，可通過網絡連接兩個串口設備進行串口數據傳輸；

* 支持過網關，跨路由通信；

* 低功耗設計；

* 采用高強度IP40外殼及工業級EMC設計；

* 支持冗余寬電壓12~48V DC電源輸入；

* -40~85℃工作溫度范圍。

詳細規格

技術

* 標準：IEEE802.3、IEEE802.3u

接口

* RJ45電口：10/100Base-T（X）速率自偵測、全/半雙工模式

* 百兆光口：100Base-FX百兆全雙工，默認SC接口，可選FC、ST，可傳輸120公里；單纖波長：A型機發送波長為單模1310nm，接收波長為1550nm，B型機發送波長為單模1550nm，接收波長為1310nm；

* 串口：RS-485支持A、B半雙工工作模式，通信速率支持110~115200bps可選，隔離電壓500V AC。

交換屬性

* 十兆轉發速度：14881pps；

* 百兆轉發速度：148810pps；

* 傳輸方式：存儲轉發；

* 系統交換帶寬：1.2Gbps；

* 緩存大?。?Mbits；

* MAC地址表：1K。

電源

* 冗余寬電壓12~48V DC電源輸入，典型工作電壓12V/24V/48V，采用4芯7.62mm間距標準工業端子；

* 空載功率：3.12W 24VDC；

* 滿載功率：3.84W 24VDC。

機械特性

* 尺寸（W×H×D）：60.2mm×138.5mm×109mm；

* 凈重：600克；

* 外殼：IP40等級保護，金屬外殼；

* 安裝：壁掛式或DIN導軌式安裝。

工作環境

* 工作溫度：-40℃~85℃；

* 存儲溫度：-40℃~85℃；

* 相對濕度：5%~95%（無凝露）。

保修

保修期：5年
