電路板功能測試系統

電路板功能測試系統通過軟件自定義功能和靈活的硬件配置使用戶可自定義測試步驟測試，適用于對電路板電壓、電流、電阻和頻率、信噪比等信號進行測量和分析，從而實現復雜的電路板測試流程。

—用于電路板組件（PCBA）的功能測試（FCT），滿足自動化大批量生產的要求

    ● 用戶根據自己需要定義測試步驟，靈活方便

    ● 適合工業自動化大批量生產應用

    ● 系統測試精度高，穩定可靠

測試系統概述

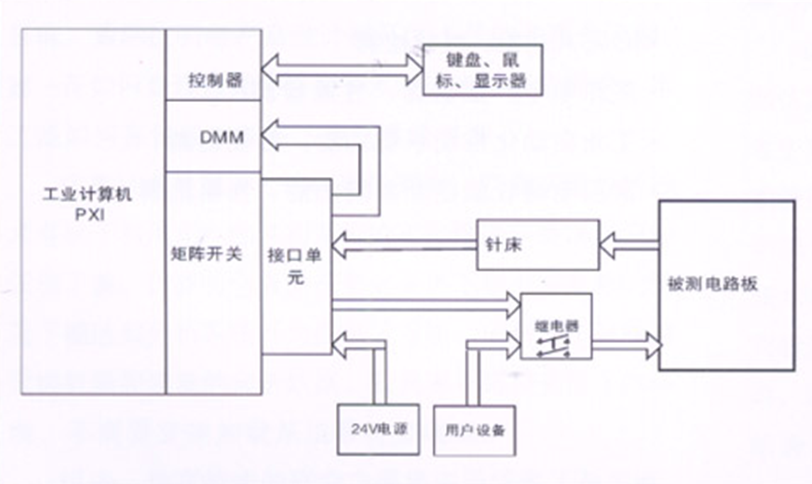

電路板測試過程通常由多個步驟組成，每單個步驟中需要對多個物理量（電壓、電流、電阻、頻率、波形等）進行測試。在每個步驟測試時，通常要閉合一些開關，使電路板處于特定的測試狀態（如對電路板加載電源、對某些測點加載電阻、使某些測試點短路等），然后對一些被測量信號進行測試。本系統由工業計算機、針床及配件組成。可根據以上測試特點進行系統軟件、硬件的定義和配置。

系統特點

·用戶可自己定義測試步驟，測試靈活方便：用戶根據自己需要定義測試步驟，更改新板迅速，適用于對電路板功能、電壓、電流、電阻和頻率、信噪比等信號進行測量和分析。

·適合工業自動化大批量生產：檢測速度≤20秒/塊。

·軟件實用設計：用戶可自定義測試流程、參數和表格，及時方便。測試操作簡便、迅速，有助于降低測試成本。

·測試精度：1％～0.01％。

·系統穩定可靠：故障率低，穩定性好。

系統功能及指標

本系統的被測信號包括：電壓、電流、電阻、頻率、波形等。使用本系統進行測試，可進行大量程電壓（超過10V）、小量程電壓（毫伏級）、電流及電阻測試，一般不再需要進行信號調理。利用軟件可進行數字信號處理，生成報表。表1是系統項目指標。

系統軟件

·用戶管理：增加或用戶，設置用戶的登陸名、密碼和權限。

·硬件設置：

    --可增加、、修改:開關矩陣,數字萬用表,用戶設備。

    --設置針腳名稱及使用情況，停用的針腳在編寫流程時不再列出，以方便用戶選取合適針腳。

    --記錄數字萬用表與開關矩陣的連接信息。

·測試流程設置：軟件可以根據不同電路板的測試需求，添加和測試步驟。測試步驟可以存盤及回調。用戶可編輯測試流程，標記需同時進行的測量步驟；還可根據系統接線表格及電路板的測試需求，設置測試信號的量程參數、物理量種類（電壓、電流、電阻、頻率、波形等）；設置開關的閉合狀態；設置用于報表的測試參數的、最小值。

·測試執行：選取被測產品，載入測試流程，進測試執行界面行產品測試。測試步驟可以單步進行，也可以連續進行。

·仿真運行：系統中無硬件時，軟件可以仿真運行。
