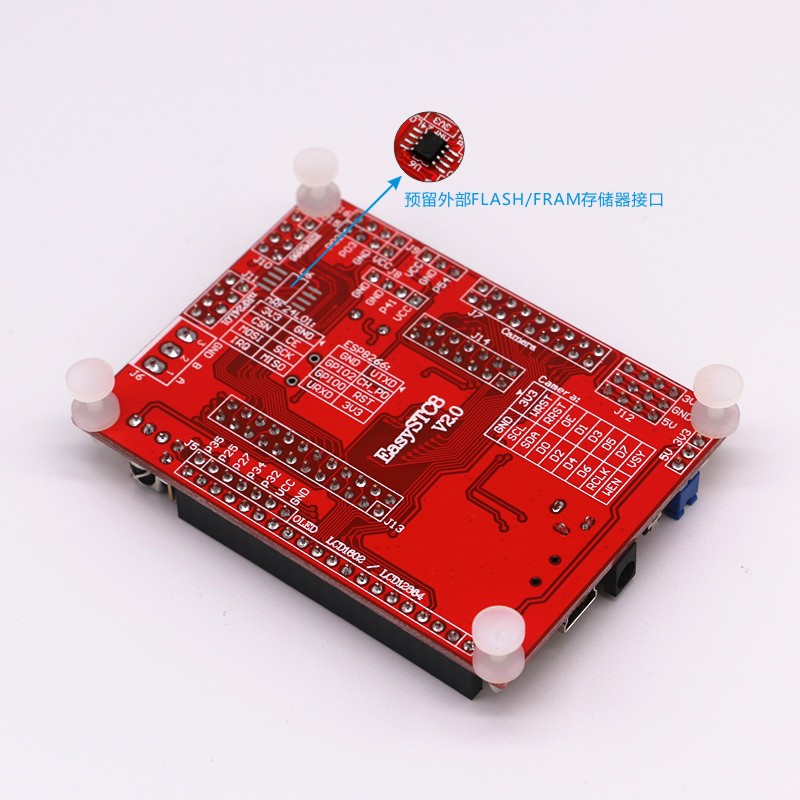

STC8A8K64S4A12開發板 STC8學習板 51實驗板 OV7670開發 單片機

1. 配套芯片為STC8A8K64S4A12，所有引腳都已引出，并標有端口號，方便擴展，更方便使用示波器測各引腳波形，直觀地觀察數據傳輸波形。

2. 板載一個MINI USB接口，一根MINI USB數據線即可實現供電、下載程序和串口1通訊。

3. 板載一路RS-485接口，輕松組建RS-485通訊網絡。

4. 板載OLED接口，0.96寸和1.3寸均可使用，方便用戶。

5. 板載LCD1602/12864通用接口，用戶可根據實際需求選擇合適的LCD。

6. 板載一路nRF24L01無線模塊接口，可進行2.4G無線通信試驗，可實現與nRF24LE1開發板、nRF24LU1開發板、nRF51822開發板、nRF52832開發板、STM32F103C8T6開發板（板載nRF24L01射頻模塊）之間的無線通信。

7. 板載三色RGB LED，點亮多彩的！

8. 板載兩個3芯傳感器通用接口，可連接光敏、聲音、氣體、雨滴、人體紅外等多種傳感器。

9. 板載HC08藍牙模塊接口，可進行藍牙BLE通信。

10. 板載一個4芯傳感器通用接口，可連接時鐘、氣壓、MPU6050等多種模塊。

11. 板載OV7670攝像頭模塊接口，可實現圖像采集并通過串口傳輸至計算機端軟件顯示。

12. 板載DC002電源座，方便現場電源適配器5V供電，方便現場調試、測試。

13. 板載一個用戶按鍵，方便用戶根據功能需求調試程序。

14. 一個電源指示燈，兩個下載程序通信指示燈。

15. 1個下載按鍵，結合STC官方ISP下載程序軟件可方便實現程序下載及更新。

16. 板載STC官方推薦USB轉串口芯片CH340G，下載程序方便。

17. 根據STC官方推薦，預留外部晶振焊盤，以方便用戶解決內部時鐘精度不夠準的情況。

18. 一個ASM1117-3.3穩壓管，提供開發板工作所需的3.3V電源，保證系統穩定運行。

19. 可短路器選擇5V/3.3V電源供電，滿足STC8A8K64S4A12寬電壓工作的需求。

20. 所有產品均為公司內建SMT生產線生產，拒絕手工加工造成的虛焊漏焊和產品一致性差的問題。
