二維三維柔性焊接平臺 鑄鐵焊接工作平臺 鉗工多孔定位平板 多功能焊接平臺 機器人自動焊接平臺

以上產品多為定制品，部分價格為預付款，如有什么疑問可以隨時聯系旺旺或者客服電話15128767373（同VX）

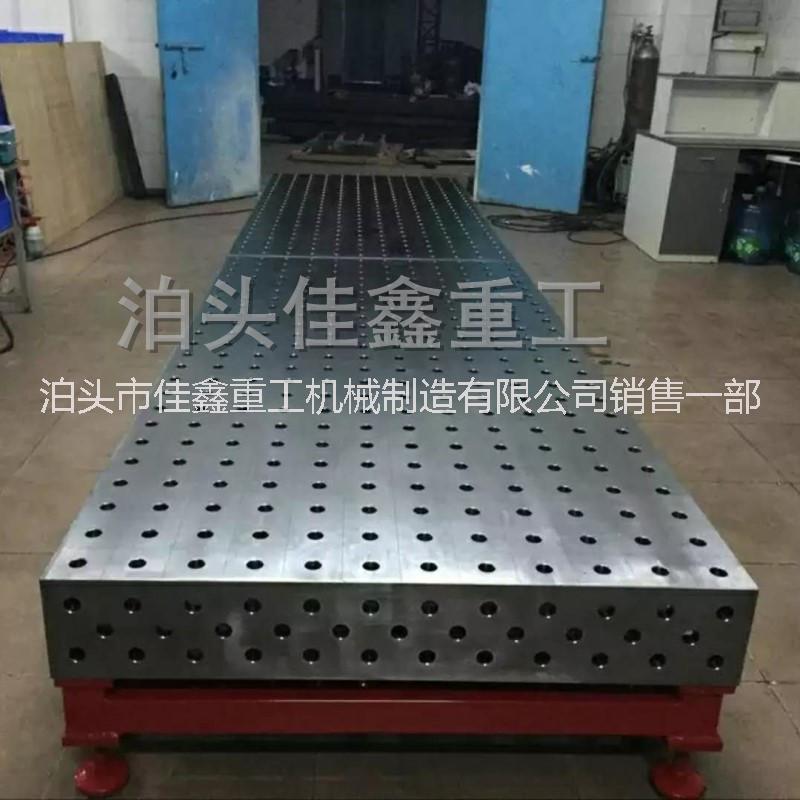

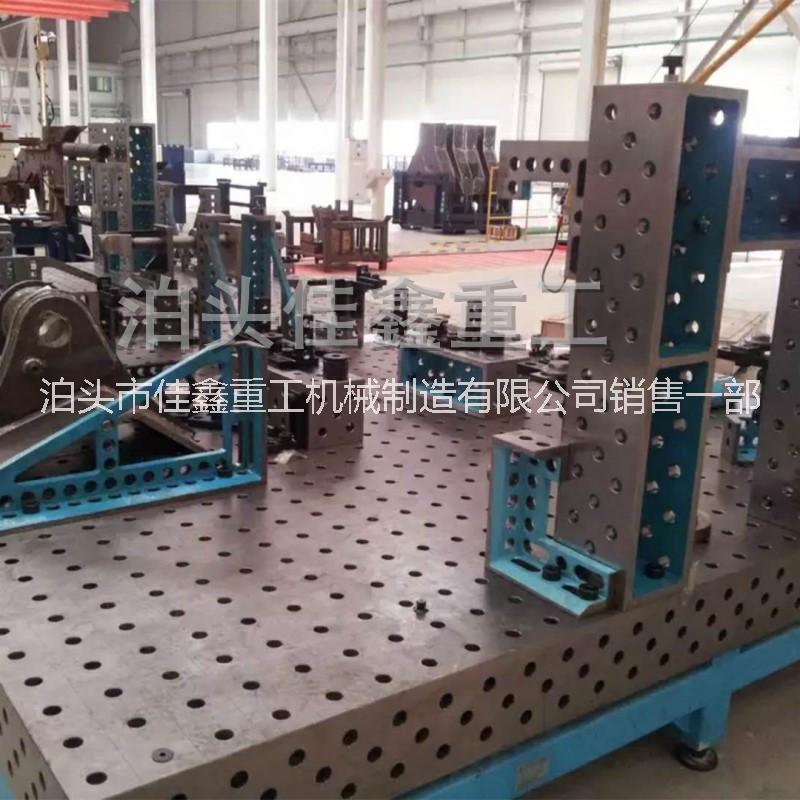

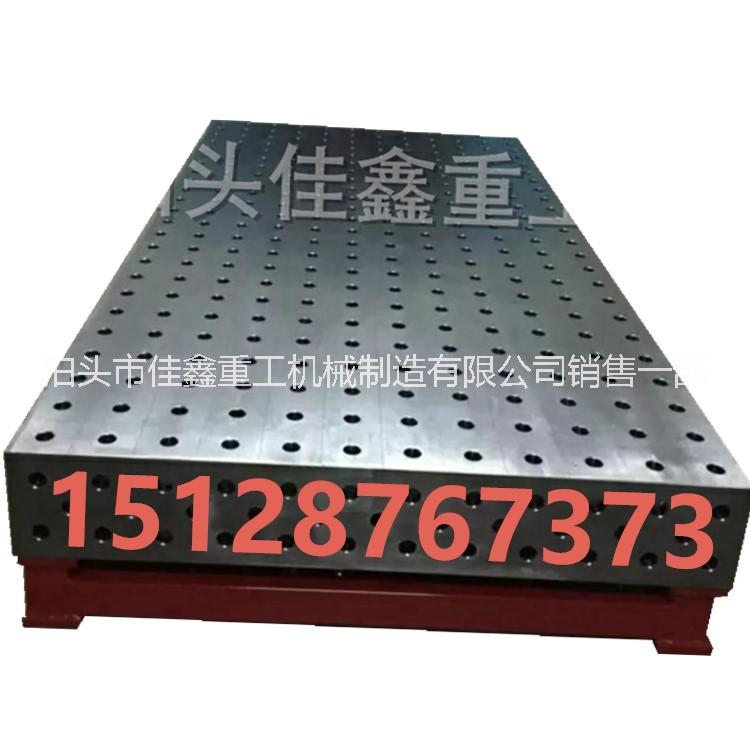

孔系三維柔性焊接組合夾具

1.適用范圍：用于焊接、機械加工和檢測工件。例如：鋼結構、各種車輛車身制造、自行車摩托車制造、工程機械、框架和箱體、壓力容器、機器人焊接、鈑金加工、金屬家具、設備裝配、工業管道（法蘭）、檢測系統、電器機械（高壓開關、變壓器、電力控制等）……

2.產品特性：率、經濟性、柔性化、精度性和耐用性等特點。

一、 率

目前，小批量的框架結構都要求，如快速的出樣品、出產品，因此傳統的焊接工裝往往不能滿足需要，（設計、制造、調試的周期很長，一般在1-3個月。）。使用三維柔性組合夾具完成一套焊接夾具的時間一般只要幾小時;同時也大大縮短了新產品開發的出樣周期！

二、 經濟性

的焊接工裝只是對某個工件或某個工序有用，因此可以看到，一些發展幾年以上廠家都有一大批不用或很少用的工裝夾具，場地費用、保管費用卻沒有人去計算。特別是框架結構往往是比較大的產品，因此，保管費用更高。

使用我們?nèi)S柔性工裝，每次產品變化而投入的工裝的費用時間幾乎可以不再花錢。裝置操作簡便,使用安全。用戶可根據需要快速拼接出不同要求的工裝，就像兒童玩拼裝式玩具一樣。

三、 柔性化

柔性三維組合焊接工裝平臺的承載能力高，鋼性穩定，它的五個面均加工有規則的孔，并刻有網線。焊接平臺可方便地延伸和擴展,組合。經擴展的標準臺面可模塊化的定位和夾緊直接連接在一起。在安裝、調整和定位工件過程將柔性三維組合焊接工裝系統的通用功能展示的，尤其在了大型工件方面的應用上。

四 精度性：

柔性三維組合焊接平臺再2噸左右1M2集中載荷的作用下，其變形量不超過0.50mm，而再均布載荷作用下，其變形量只有 0.024mm，完全可以滿足絕大多數的焊接及裝配加工的需要，其組建的精度高，工作平臺定位孔中心公差保證在0.05mm以內。這種高精度將會反映在用 戶所加工的產品中，因此此工作臺也可用作檢具的基準平臺。
五、 重復性：

三維柔性組合焊接工作臺的臺面有鑄鐵/鋼結構件/精密加工件 /模塊化組件組合而成，其性能非常穩定，如使用不當造成部件損壞時，也不用報廢整張臺，只要非常少的成本就可以更換單個部件。焊接平臺經過特殊加工處理， 在焊接過程中，僅需低廉的防飛濺液即可免除工作臺表面的焊接飛濺。
六、模塊化：

所有組件分門別類，進行了標準化和系列化，互相匹配。選用最少的模塊，就可以實現各種快速定位和夾緊的功能。
產品的應用領域：隨著工業的不斷發展，三維柔性組合焊接工裝已經廣泛的應用于裝備制造和焊接加工行業，改變了傳統工業上的裝夾定位方式，推動輒了更多更新的工藝方法的產生。通過不斷的努力，我們已經羸得了市場的高度認可。

三維鋼件平臺尺寸：（材料Q345 也可以稱16Mn）
長X寬:
1000x1000/1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
 三維鑄件平臺尺寸： (鑄鐵HT300)
2000x1000/2400x1200/3000x1500
所有三維平臺側面高度為200mm

 二維平臺尺寸：
 1000X1000   2000×1000  2400×1200  1200×1200  1500×1500       3000×1500

 孔尺寸：

 Φ28系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.03mm
 Φ16系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.03mm，

 工作臺立柱分三種形式：高度（分三種）承重力均為2T、固定（框架型）承重力為5T、活動（升降型承重力為3T）、（帶剎萬向輪型承重力為1T）。
