[閘門生產廠家 鑄鐵鑲銅閘門批發價格]
郵箱:
手機:
簡介:
ZMSY雙向止水鑄鐵鑲銅圓閘門又名鑄鐵圓閘門,是排水及污水處理的理想設備,產品符合建設部CJ/T300-1992標準和美國AWWA標準。
用途:
廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方,用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用,實現現場操作或遠距離集中控制,還可與微機聯動控制。
結構特點:

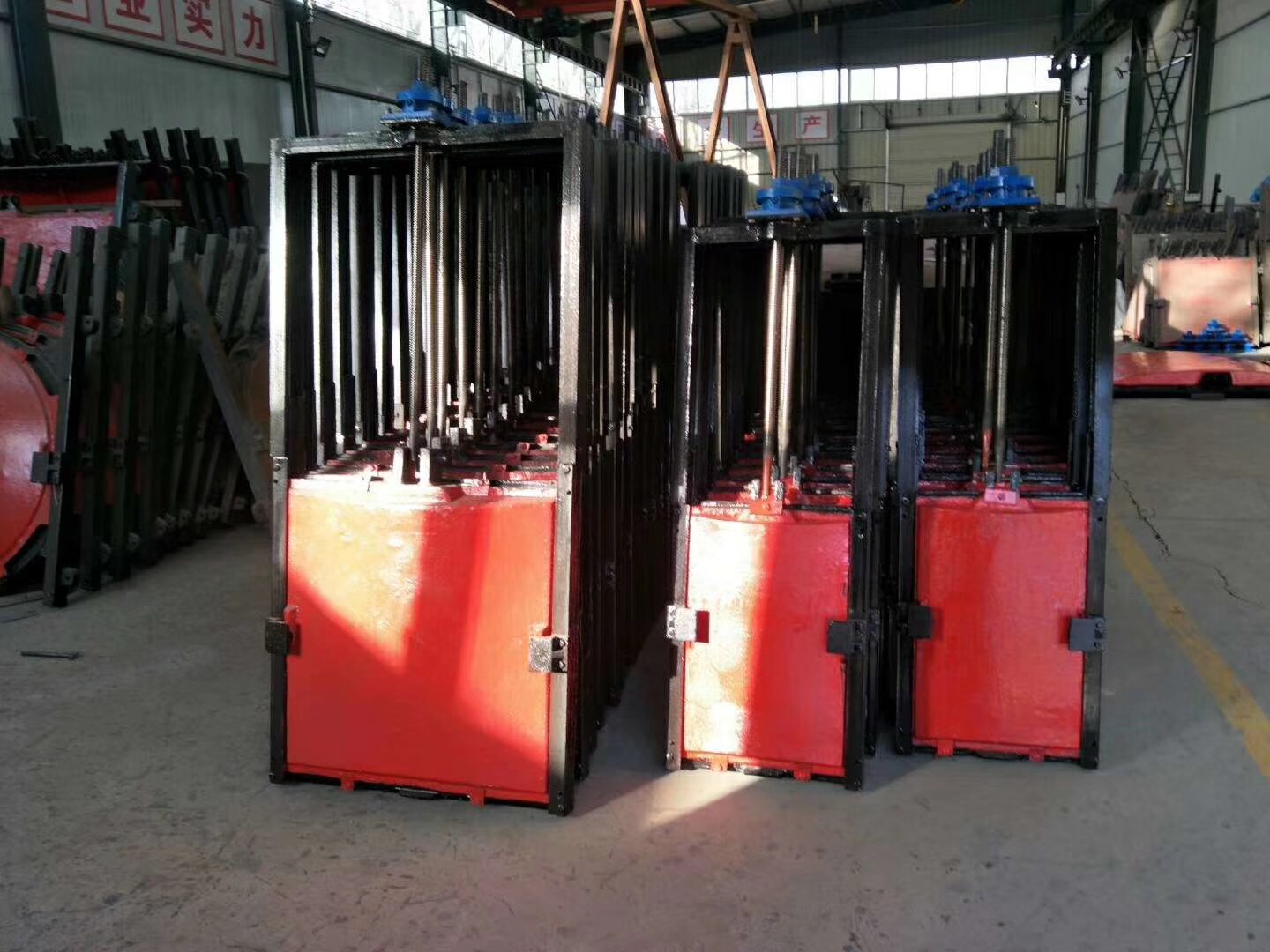

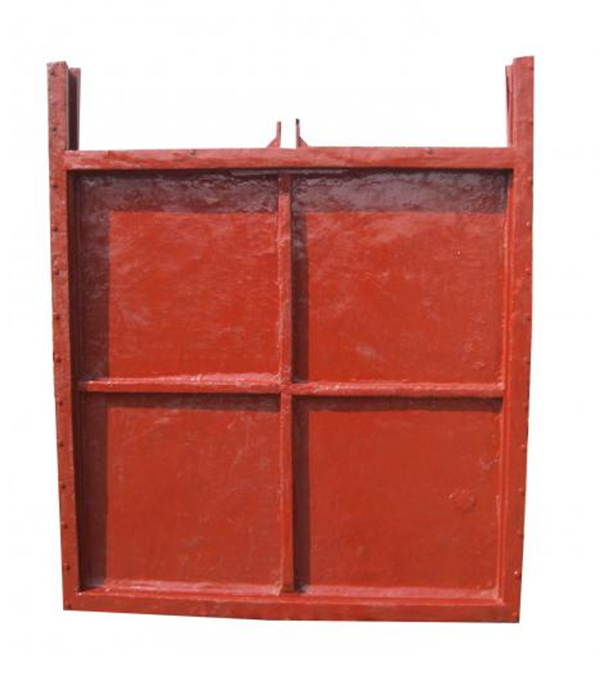

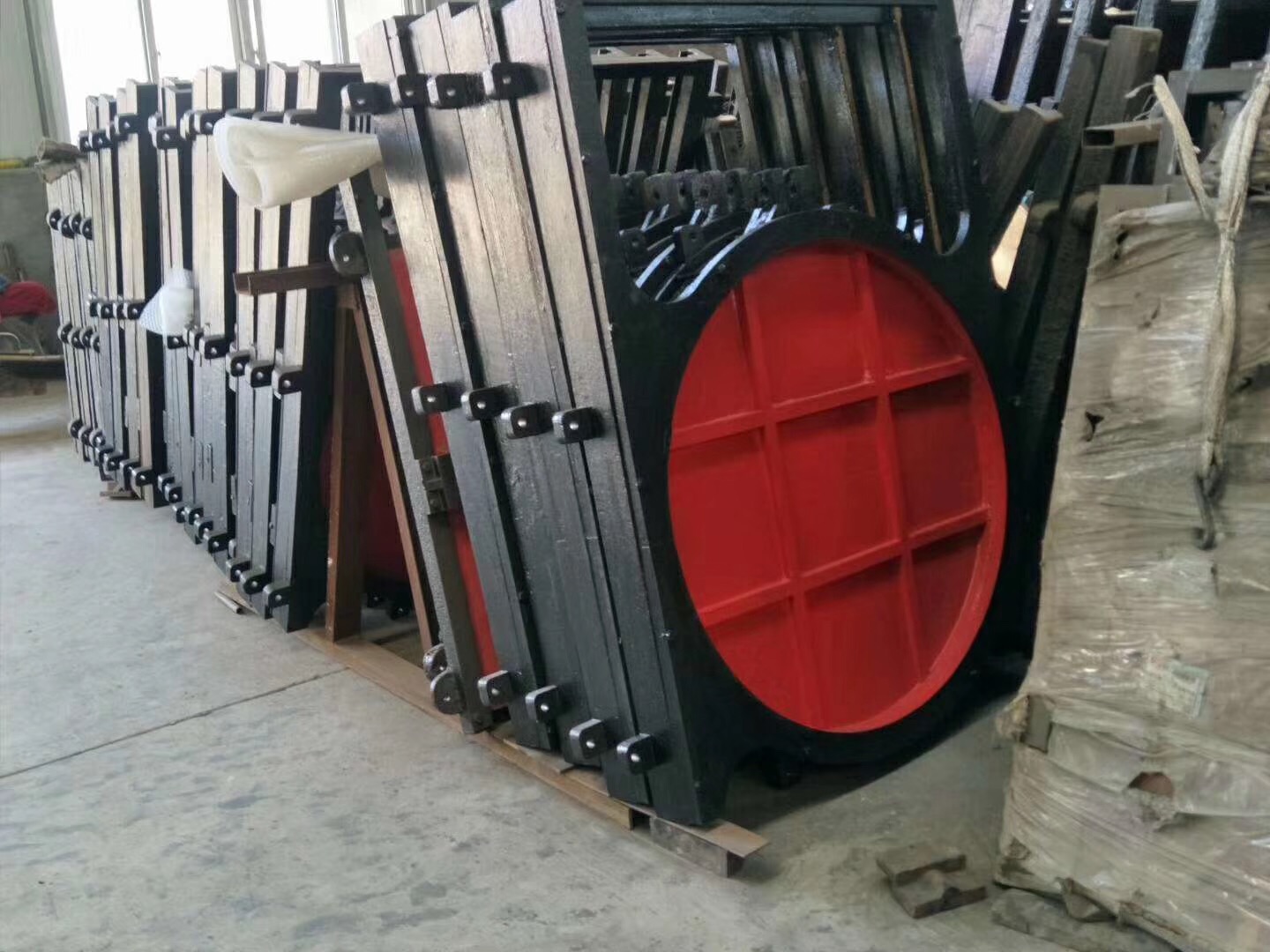

鑄鐵鑲銅閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門,鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單,密封性能好,耐磨性強,操作簡單,安裝方便,使用壽命長,規格齊全,適用性廣等特點,可根據客戶需要選配手動啟閉機或手電兩用啟閉機。
零件明細:
| 零部件名稱 | 材質 | 材質標準 |
| 閘板 | 灰鑄鐵、球鐵、不銹鋼 | GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84 |
| 門框 | 灰鑄鐵、球鐵、不銹鋼 | |
| 導軌 | 灰鑄鐵、球鐵、不銹鋼 | |
| 密封面 | 錫青銅 橡膠 | GB1176-87 或GB12225-89 |
| 楔塊 | 錫青銅、橡膠 | |
| 傳動螺桿 | 不銹鋼 | GB1220-84 |
| 吊塊螺母 | 鋁鐵青銅ZCuA110Fe3 | GB1176-87 |
| 緊固件 | 0Cr17Ni12Mo2、0Cr18Ni9Ti | GB1220-84 |
連接尺寸:
型號 通徑DN A A1 B B1 C D1 E H b φd 4-φd1 ZMY-300 300 407 300 150 75 200 320 44 562 20 16 4-φ22 ZMY-400 400 524 400 206 122 256 420 51 750 25 20 4-φ25 ZMY-500 500 644 500 236 135 312 520 60 870 25 20 4-φ25 ZMY-600 600 764 600 255 152 368 620 60 983 25 20 4-φ26 ZMY-700 700 884 700 280 158 430 724 74 1262 30 25 4-φ28 ZMY-800 800 984 800 280 158 478 824 74 1392 30 25 4-φ28 ZMY-900 900 1105 900 340 170 525 928 105 1750 30 25 4-φ32 ZMY-1000 1000 1205 1000 370 190 590 1030 110 1828 35 30 4-φ32 ZMY-1200 1200 1425 1200 405 220 695 1232 115 2182 35 30 4-φ32 ZMY-1500 1500 1766 1500 425 225 840 1536 115 2933 80 30 4-φ32
訂貨須知:
1,產品名稱與型號;
2,閘門迎水面
3,螺旋閘門材質;
4,若已經由設計單位選定的螺旋閘門型號,請按螺旋閘門型號直接向我公司下單;
5,當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我廠為您審核把關。
