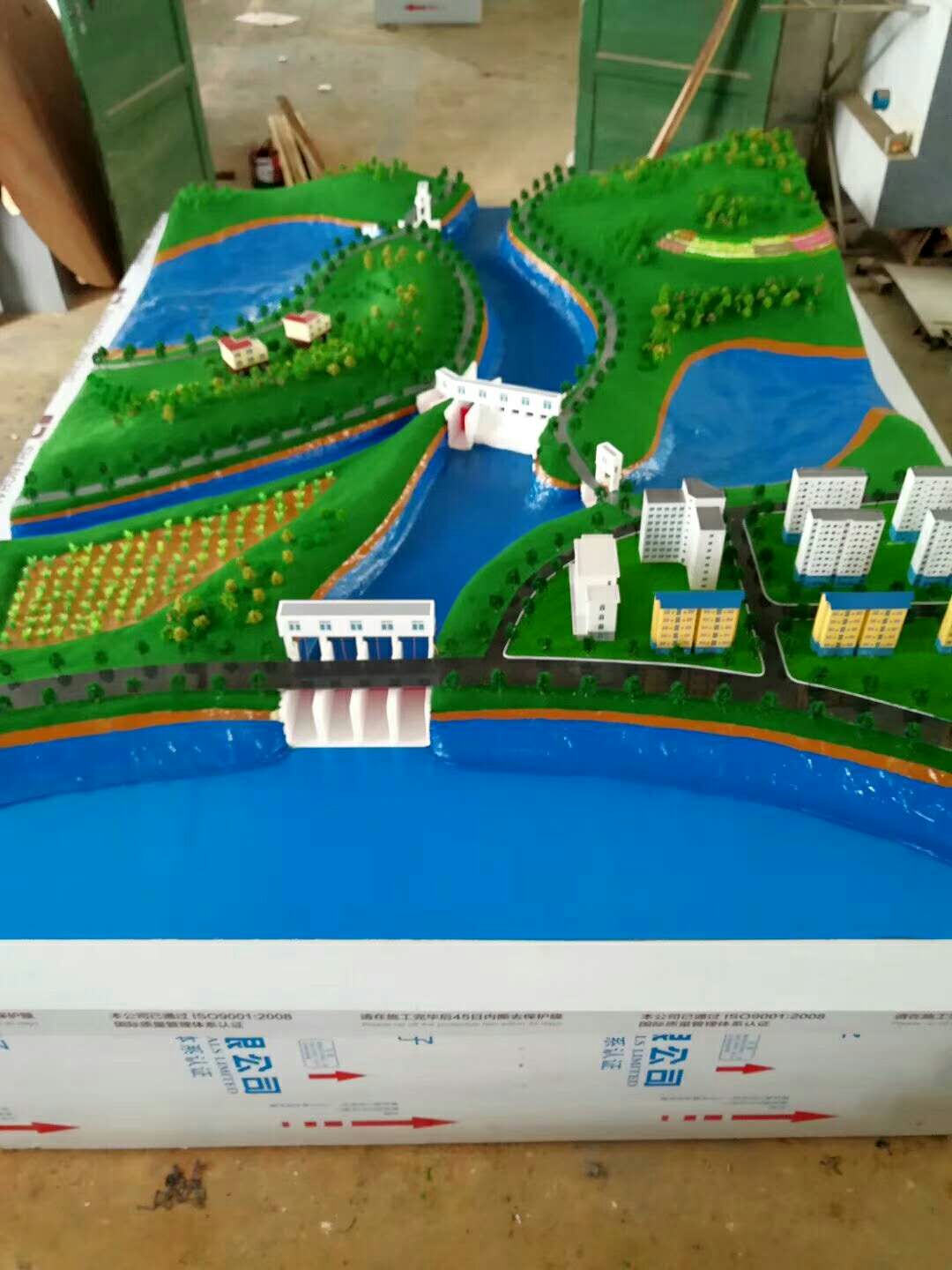

湖南中浩水電工程仿真系統過水仿真模型

. 雙曲拱壩壩仿真模型模擬系統 1、技術參數： 1）仿真原型：二灘水利樞紐； 2）設計比例：1：160； 3）尺寸規格：壩高1200mm，壩長3000mm； 4）工藝要求：a、壩體采用6mm厚透明有機玻璃制作，b、能看清楚壩體內部的結構，c、大壩和廠房各水工建筑物按比例仿真呈現； 5）功能設置；a、地下廠房?jī)?nèi)安裝6臺發電機組，其中一臺可真實發電，b、表孔，深孔，機組，全部通過IC單元聯機電動控制溢洪泄流演示，c、大壩的右岸垂直升船機通過IC單元聯機電動控制自動演示船舶過壩的真實動態，d、河道左岸配備一套升壓站，與輸電鐵塔連接。 二、土石壩模型模擬系統 1、技術參數： 1）仿真原型：小浪底水利樞紐； 2）設計比例：1：200； 3）尺寸規格：壩高500mm，壩長2200mm； 4）工藝要求：a、壩體采用6mm厚透明有機玻璃制作，b、能看清楚壩體內部的結構，c、大壩和廠房各水工建筑物按比例仿真呈現； 5）功能設置；全部通過IC單元聯機電動控制過真實動態演示； 2、說明： 1）小浪底工程由、泄洪建筑物和引水發電組成。 2）小浪底工程攔河大壩采用斜心墻堆石壩，一座集減淤、防洪、防凌、供水灌溉、發電等為一體的大型綜合性水利工程，是治理開發黃河的關鍵性工程。 3）泄洪建筑物包括進水塔、導流洞改造而成的孔板泄洪洞、排沙洞、明流泄洪洞、溢洪道、灌溉洞和兩級出水消力塘。 4）引水發電也布置在樞紐左岸。包括發電引水洞、地下廠房、主變室、閘門室和3條尾水隧洞。水電站建筑物包括：進水口建筑物，引水隧洞，水電站廠房，尾水渠及附加升壓站，變壓器等。 三、擋水閘壩模型模擬系統 1、技術參數： 1）仿真原型：湘江航電樞紐工程； 2）設計比例：1：200； 3）尺寸規格：壩長2800mm、壩高300mm； 4）工藝要求：a、壩體采用5mm厚瓷白有機玻璃制作，b、大壩和廠房各水工建筑物按比例仿真呈現； 5）功能設置；全部可動部件通過IC單元聯機控制自動演示； 2、說明： 1）航電樞紐工程集蓄水、發電、航運、旅游休閑等功能于一體。樞紐主要建筑物由雙線船閘、泄水閘、電站和壩頂公路橋組成； 2）樞紐主要包括、泄水閘、電站、壩頂公路橋、魚道、護岸及發包人營地等； 3）船閘：雙向船閘；可電動演示； 4）電站為河床式廠房；包括進水閘、尾水渠及附加升壓站，變壓器等。 四、渠系灌溉模型模擬系統 1、技術參數： 1）設計比例：1：100； 2）尺寸規格：干渠寬150mm，支渠寬100mm； 3）工藝要求：a、閘門采用銅板制作，b、閘門采用金屬結構； 4）功能設置；a、仿真渠系，包括干渠、支渠、農渠等，b、通過IC單元聯機控制進水閘、節制閘、分水閘、泄水閘等渠道灌溉。 五、平臺基礎工程 1）尺寸規格：20000mm×6000mm×3000mm； 2）工藝要求：a、根據支承力分析計算選取50#、30#鋼材焊接支架，b、實木板鋪設結構，c、鋁塑板飾面。 六、造型美化工程 1）工程內容：a、山體、河道和其他地貌造型，b、種草植樹、燈光點綴等，c、房屋、道路、橋梁等建筑布置。 2）工藝要求：a、根據效果設計要求采用扁鋼進行山體、河道等布置，b、纖維布樹脂硬化處理造型，c、種草植樹綠化處理，d、建筑燈光布置點綴亮化。 3）山體的地形嚴格按地形圖上的等高線，標高及坐標，按比例進行縮放。 4）山體的地貌如山峰，谷地，崖，洼地等用各種不同顏色攤商，色澤逼真形象。 5）山體系統反映河床的變化，如河床地勢的落差變化，河道的寬窄的變化，地形的起伏變化等，充分體現河道地形龍頭為高原山體，中原腹地逐漸變化到丘陵平原地帶的特點。 6）山體系統既能夠分體靈活，又能組成整體，而且不影響外觀。 7）山體系統結構牢固耐久，不開裂，不退色，不滲漏。 七、循環供水工程 1）結構組成：儲水箱、水泵、輸水管道、電磁閥、水位監測等。 2）功能要求：a、實現水路自循環，b、實現水位監測反饋，c、實現水位安全保護。 3）系統用水采用自循環，即上游、下游臺座下安裝蓄水箱，為防止蓄水箱漏水等情況，系統蓄水箱采用玻璃鋼澆灌水箱的方法，做好防水漏水一切皆有可能發生的情況。循環（能快速供水及控制水位）。系統供水管設有水凈化設備，以防水質對系統的污染，水管設有穩流裝置，以增強演示效果。 八、智能控制系統 在線控制：通過觸屏一體機控制軟件,采用可編程控制器將各模塊控制程序集成，對各仿真模塊進行操作控制。 九、水工結構系統 結構主要包括基礎水工建筑系統；各系統上設置相應系統說明，實現對各個水工結構和原理的認識理解。
