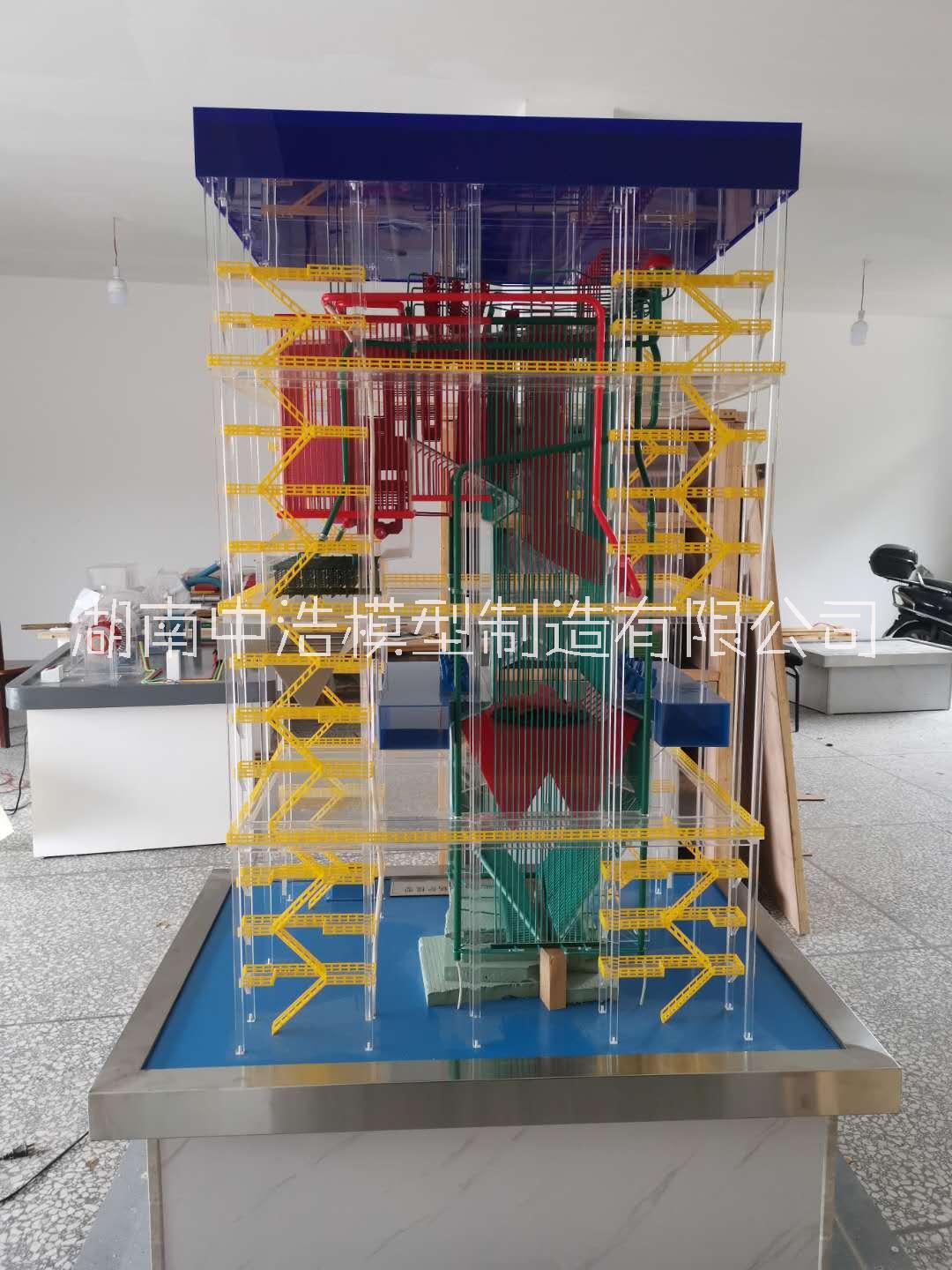

鍋爐模型，電站鍋爐模型，循環流化床鍋爐模型

鍋爐整體布置 鍋爐本體為爐膛燃燒空間和對流煙道兩部分組成；爐膛、對流煙道以及各級受熱面之間的相對位置稱為鍋爐整體布置。 二、煤粉爐燃燒設備 煤粉爐燃燒設備合理組織送入爐膛的煤粉與空氣良好混合，保證煤粉穩定著火和充分燃燒；煤粉爐燃燒由點火裝置、煤粉燃燒器、爐膛設備組成； 煤粉燃燒器：將攜帶煤粉的一次風和助燃的二次風送入爐膛，并組織一定的氣流結構，使煤粉迅速穩定地著火；同時使煤粉和空氣合理混合，達到煤粉在爐內迅速完全燃燒的目的。 2、點火裝置：用于鍋爐啟動時點燃主燃燒器的煤粉氣流；當鍋爐低負荷運行或燃用劣質煤時可以用點火裝置來穩定燃燒或作為輔助燃燒設備。 3、爐膛：供煤粉燃燒的空間。 、風煙及燃燒系統 鍋護通風任務是連續不斷地給鍋爐提供燃料燃燒所需的空氣，并把燃燒生成的煙氣排出爐外，以保證燃燒的正常進行;利用風機產生的壓力，迫使空氣和煙氣在風煙系統中流動進行通風。 四、煤粉爐燃燒及制粉系統流程 將送入制粉系統的原煤，磨碎、干燥制成具有一定細度和水分的煤粉在氣流輸送下，保證氣粉混合物以合適的速度和溫度，連續不斷地、定量地經燃燒器的一次風噴口送入爐膛； 空氣預熱器 利用鍋爐尾部煙氣的熱量加熱燃料燃燒所需的空氣 主要有回轉式空氣預熱器(蓄熱式)與管式空氣預熱器(傳熱式)；回轉式空氣預熱器是煙氣和空氣交替流過受熱面,熱量有煙氣傳給金屬,再由金屬傳遞給空氣；管式空氣預熱器是熱量連續不斷由煙氣傳給空氣,煙氣空氣有各自的通道。 六、鍋爐汽水系統 1、預熱設備：省煤器； 2、蒸發設備：汽包爐蒸發設備由汽包、下降管、水冷壁、聯箱和連接管組成；直流鍋爐蒸發設備即水冷壁； 3、過熱設備：過熱器、再熱器；過熱器將飽和蒸汽加熱成具有一定溫度的過熱蒸汽；再熱器將汽輪機高壓缸排汽加熱成具有一定溫度的再熱蒸汽； 國內主要電站鍋爐介紹 1、300MW機組鍋爐 300MW自然循環汽包鍋爐模型； 300MW控制循環汽包鍋爐模型； 300MW機組直流鍋爐模型； 300MW機組”W”型火焰鍋爐模型； 300MW循環流化床鍋爐模型； 350MW超臨界循環流化床鍋爐模型； 汽包鍋爐汽水循環系統 鍋爐的汽水系統主要由主蒸汽系統和再熱蒸汽系統所組成。此外，還有減溫水系統、鍋爐啟動小旁路系統、疏水系統，以及排污放水系統等。 給水→省煤器→汽包→爐水泵→下水包→水冷壁→汽包→爐頂過熱器→后煙井→低溫過熱器→I級減溫器→分隔屏過熱器→后屏過熱器→II級減溫器→高溫過熱器→汽輪機高壓缸→再熱減溫器→墻式再熱器→屏式再熱器→高溫再熱器→汽輪機中壓缸； (2)鍋爐的燃燒系統 鍋爐的燃燒系統主要由制粉系統和煙風系統所組成；此外還有點火助燃油系統、霧化蒸汽系統及鍋爐房內的灰渣系統等；鍋爐制粉系統采用配置中速磨、冷一次風機的正壓直吹式系統; 煙風系統由煙氣系統、二次風系統、一次風系統、點火風系統及冷卻風系統等組成; 煙風流程：一次風機→空氣預熱器→磨煤機→燃燒器→燃燒室→墻再/屏過/后屏過→屏式再熱器→高溫再熱器→高溫過熱器→低溫過熱器→省煤器→脫銷SCR→空氣預熱器→電除塵→吸風機→脫硫塔→煙囪; (3) 鍋爐蒸發設備及系統 300MW控制循環鍋爐蒸發設備由汽包、下水包、水冷壁、下降管、上聯箱、導汽管，以及爐水循環泵等所組成; 600MW機組鍋爐 600MW超臨界直流鍋爐模型； 600MW控制循環汽包鍋爐模型； 600MW自然循環汽包鍋爐模型； 600MW”W”型火焰鍋爐模型； 600MW超臨界循環流化床鍋爐模型； (1) 鍋爐汽水系統 600MW超臨界鍋爐汽水系統由省煤器、啟動分離器、貯水罐、下降管、水冷壁、過熱器、再熱器及汽水連接管等組成； （2）汽水流程：給水→省煤器→汽水分離器→貯水箱→水冷壁→下降管→汽水分離器→低溫過熱器→1級噴水減溫器→屏式過熱器→2級噴水減溫器→末級過熱器→汽輪機高中壓缸→再熱管道→噴水減溫器→水平低溫再熱器→末級再熱器→汽輪機低壓缸； 000MW超超臨界鍋爐 660MW超超臨界循環流化床鍋爐模型； 800 MW超超臨界循環流化床鍋爐模型 1000MW超超臨界”π”型直流鍋爐模型 1000MW超超臨界”塔式”直流鍋爐模型 1000MW超超臨界直流鍋爐模型 1000MW超超臨界直流鍋爐汽水由循環系統、水冷壁、過熱器、再熱器、省煤器等組成，燃燒器為前后墻對沖布置；鍋爐的循環系統由啟動分離器、儲水罐、啟動再循環泵、下降管、下水連接管、水冷壁上升管及汽水連接管等組成。 主汽系統汽水流程 給水→省煤器→水冷壁→低溫過熱器→分隔屏過熱器→屏式過熱器→末級過熱器→汽輪機高壓缸→汽機高壓缸排汽→一級再熱器→二級再熱器→中壓缸 （2）煙氣系統 爐膛→分隔屏過熱器(二級)→屏式過熱器(三級)→末級過熱器→末級再熱器→低溫再熱器→前級省煤器(前分豎井)→脫硝裝置→空氣預熱器→電除塵器→脫硫裝置→煙囪；
