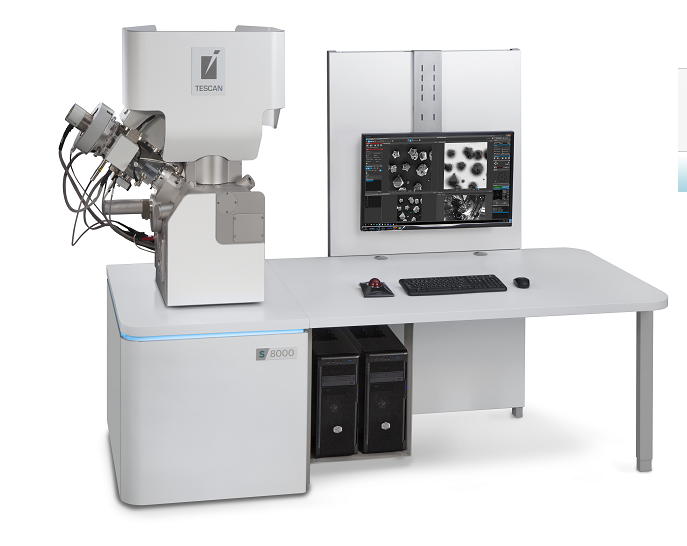

超高分辨雙束FIB-SEM

輕松實現超快速樣品制備和高分辨表征 當今半導體器件的物理故障分析已經成為一項ji其復雜的任務，需要處理越來越小的具有更高密度和更高功能的器件。一般來說，隨著新納米技術和納米材料的發展以及集成電路的設計和體系結構的日益復雜，這就需要高度可靠的分析平臺，以跟上集成電路、光電器件的發展。TESCAN S9000X?是一個強大的采用氙等離子源的?FIB-SEM?平臺，專門設計來應對這樣的挑戰。 S9000X Xe Plasma?FIB-SEM TESCAN S9000X是一款氙（Xe）等離子超高分辨雙束FIB-SEM系統，配置新穎的TriglTM?超高分辨率電子鏡筒以及新款的iFIB+TM離子鏡筒，它的超高分辨表征能力和的樣品制備效率，足以應對半導體和材料表征中具挑戰性的物理失效分析工作，實現大體積三維樣品特性分析。 TESCAN S9000X 是半導體和材料表征中具挑戰性的物理失效分析應用的平臺，具有ji高的精度和ji高的效率。 它不但提供了納米尺寸結構分析所必需的高分辨率和表面靈敏度，為大體積 3D 樣品特性分析保證佳條件。同時，它還提供非凡的 FIB 功能，可實現、無損的超大面積加工，包括封裝技術和光電器件的橫截面加工。? S9000X Xe Plasma?FIB-SEM主要優勢： ??新的?Essence?軟件的用戶界面可實現更輕松、更快速、更流暢的操作，包括碰撞模型和可定制的面向應用流程的布局； ??新一代?Trigl? UHR SEM?鏡筒具有ji佳的分辨率，優化的鏡筒內探測器系統在低束流能量下具有的性能； ??軸向探測器通過能量過濾器，可以接收不同能量的電子信號，增強表面敏感性； ??新型?iFIB+??Xe?等離子?FIB?鏡筒具有的視野，可實現ji大面積的截面加工； ??新一代?SEM?鏡筒內探測器結合高濺射率?FIB，實現超快三維微分析； ??的氣體增強腐蝕和加工工藝，尤為適合封裝和?IC?去層應用； ??高精度壓電驅動光闌，可實現?FIB?預設值之間的快速切換； ??新一代?FIB?鏡筒具有?30?個光闌，可延長使用壽命，并大限度地減少維護成本； ??半自動離子束斑優化向?qū)?，可輕松選擇?FIB?銑削條件； ??的面向工作流程的?SW?模塊、向?qū)Ш凸に?，可實現大的吞吐量和易用性。 概述： 突出特點 ??ji高的吞吐量，適用于挑戰性的大體積銑削任務 新型?iFIB+??Xe?等離子?FIB?鏡筒可提供高達?2?μA?的超高離子束束流，并保持束斑質量，從而縮短銑削任務的總時間。 ??新型?iFIB+??Xe?等離子?FIB?鏡筒具有的視野，可實現ji大面積的截面加工 新型?iFIB?鏡筒具有等離子?FIB-SEM?市場中大的視場（FoV）。 在30?keV?下大視場范圍超過?1?mm，結合高離子束流帶來的超高濺射速率，可在幾個小時之內完成截面寬度達?1 mm?的電子封裝技術和其他大體積（如?MEMS?和顯示器）樣品加工。這是簡化復雜物理失效分析工作流程的佳解決方案。 ??應用范圍廣闊，可擴展您在?FIB?分析和微加工應用范圍 新型?iFIB+??Xe?等離子?FIB?離子束流強度可調范圍大，可在一臺機器中實現廣泛的應用：大電流可實現快速銑削速率，適用于大體積樣品去層；中等電流適用于大體積?FIB?斷層掃描；低束流用于?TEM?薄片拋光；超低束流用于無損拋光和納米加工。 ??充分利用電子和離子束功能，實現應用大化 快速、、高性能的氣體注入系統（GIS）對于所有?FIB?應用都是必不可少的。新的?OptiGIS??具有所有這些品質，S9000X?可以配備多達?6?個?OptiGIS?單元，或者可選配一個在線多噴嘴?5-GIS?系統。此外，不同的專有氣體化學品和經過驗證的配方可用于封裝技術的物理失效分析。
