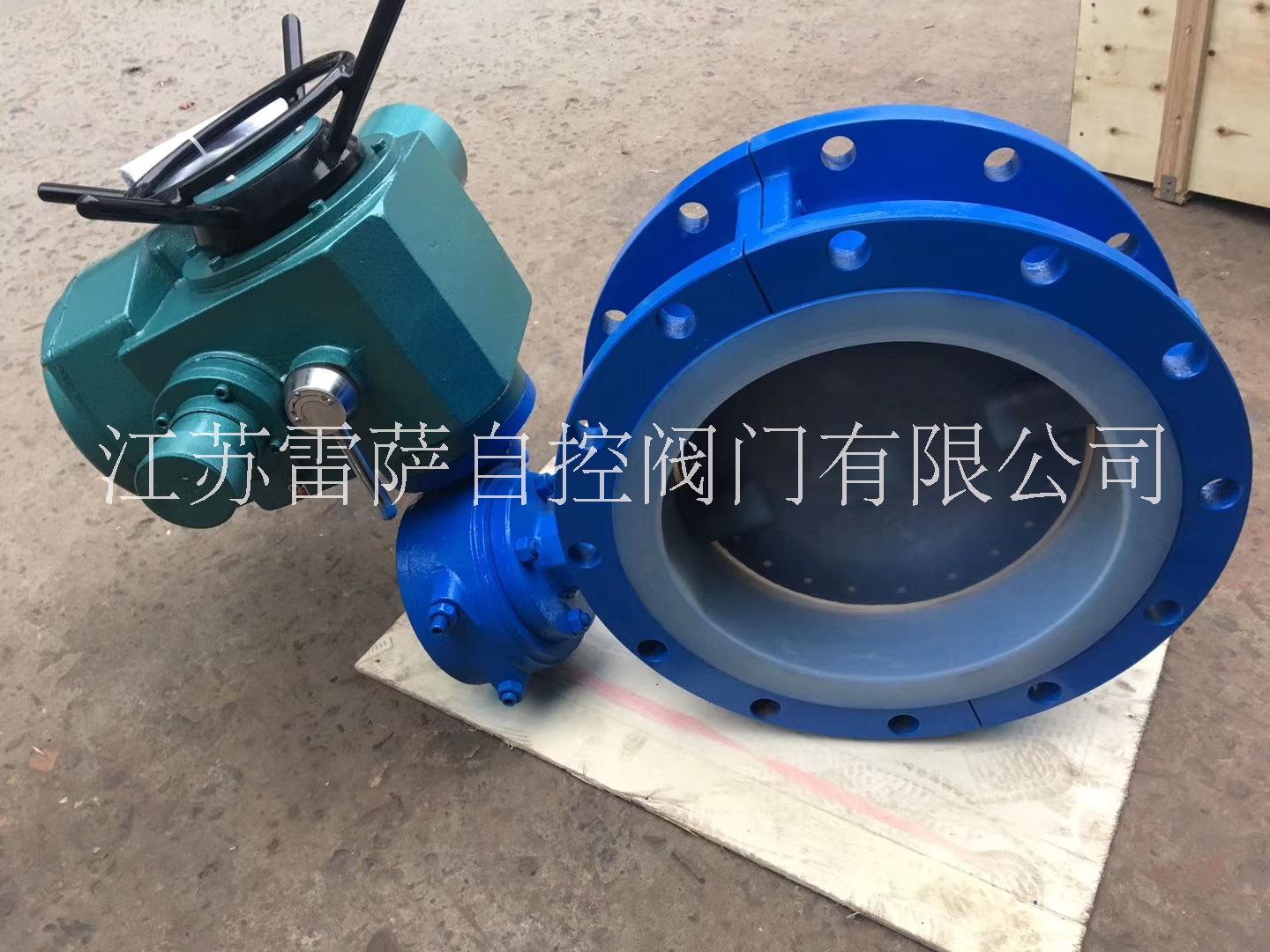

電動襯四氟法蘭蝶閥襯D941F46-16C
[電動襯四氟法蘭蝶閥襯]
常州市法蘭蝶閥廠家
價格： 電議
物流： 暫無物流地址| 賣家支付運費
可銷售總量： 0件
手機： 13951235251 郵箱： 971369880@qq.com
傳真： 0519-83601683 地址： 江蘇 常州市
[電動襯四氟法蘭蝶閥襯]
郵箱：
手機：
- 品牌： 其他
- 型號： 電動襯四氟法蘭蝶閥襯D941F46-16
- 加工定制： 是
- 結構形式： 垂直板式
- 材質： 碳鋼
- 連接形式： 法蘭
- 適用介質： 水
- 壓力環境： 常壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 電子
- 零部件及配件： 手輪
- 用途： 截止
- 類型(通道位置)： 直通式
- 口徑： 100
- 公稱通徑： 50-6000
- 安裝尺寸： 100
- 規格： 100
一：電動襯四氟法蘭蝶閥襯D941F46-16概述：
電動襯四氟法蘭蝶閥襯D941F46-16在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.
氟塑料襯里蝶閥系列
1.其基本類型有兩種,即D71F4 和D71F46（中線）以及D71F4 和D71F46（偏心）全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D71F4 閥桿也蝶板（鍛）為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露.
2.有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥.
3.D43F型法蘭連接雙偏心全襯里蝶閥.
二、結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線）,具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.
（*采用O型圈是為了防止意外泄漏時的安全措施）
5.法蘭連接雙偏心蝶閥試用于壓力較高場合.
三、技術參數：
| 公稱壓力： | 0.1Map-1.6Map |
| 150LB-2400LB | |
| 公稱口徑： | DN40mm-DN1200mm |
| DN2"-DN80" | |
| 使用溫度： | -180℃-350℃ |
| 驅動方式： | 手動、蝸輪、液動、氣動、電動等。 |
| 閥體材料： | 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、鍛鋼、銅、鉻鉬合金鋼等。 |
| 連接方式： | 法蘭、焊接、卡箍、卡套等。 |
| 使用介質: | 液體、氣體、粉末等。 |
| 生產標準： | GB、API、ANSI、JIS、BS等標準。 |
| （注：并可按用戶的需要設計、制造各種非標準和特殊閥門產品。） |
四、零部件材料：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 3 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
| 4 | 襯里/閥座 | PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 5 | 緊固銷 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 | |
| 6 | 填料 | PTFE(F4) | |||||
| 7 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF8 | |
| 8 | 支架 | WCB | CF8 | CF8 | |||
| 9 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||
| 10 | 螺母 | 45 | 1Cr18Ni9 | 0Cr18Ni9 | |||
