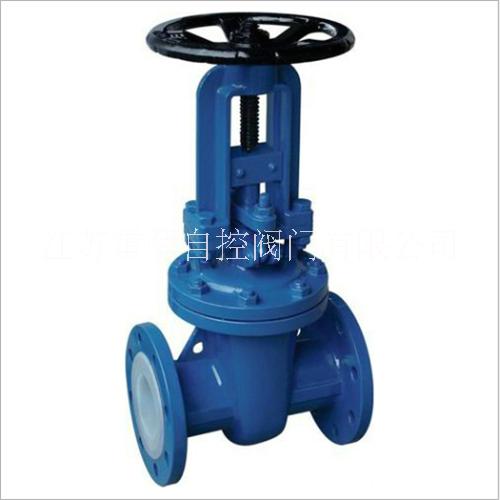

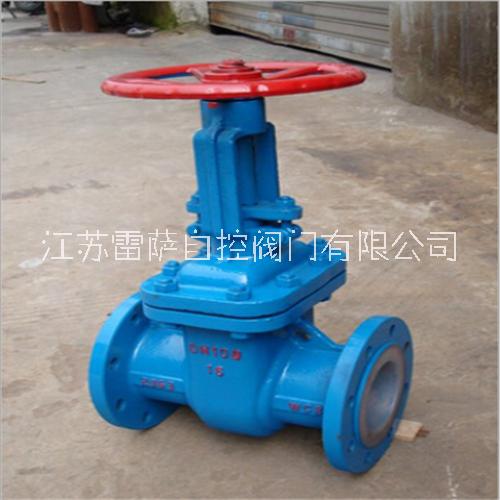

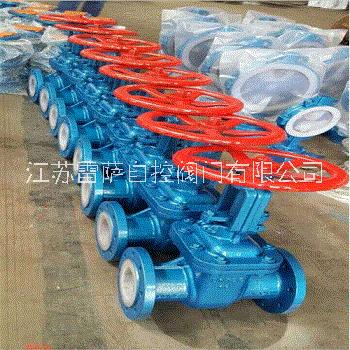

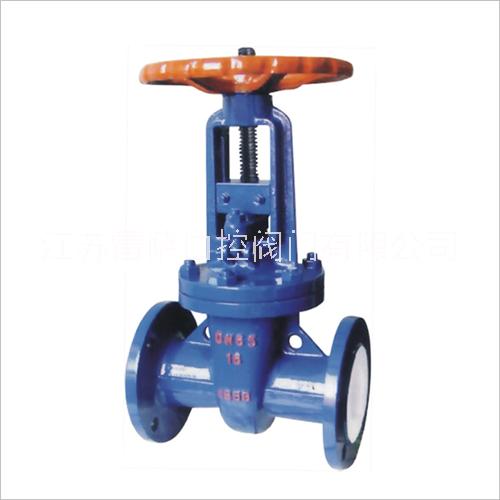

Z41F46-16C襯四氟閘閥適用在-50℃~150℃的各種濃度的酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。主要特點
1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI*級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
主要技術規范
主要技術規范 | 設計標準 | GB12234 |
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 手動(Z41F46)、電動(Z941F46)、氣動(Z641F46) |
主要零件材料
主要零件材料 | 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄閥 |
| Z | C | P | R | PL | RL |
| 1 | 閥體/端蓋/閘板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4） |
| 4 | 填料/壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | 填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） |
| 6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 |
| 7 | 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 |
| 8 | 緊固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti |
| 9 | 螺母 | | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | 手輪 | WCB | WCB | WCB |
