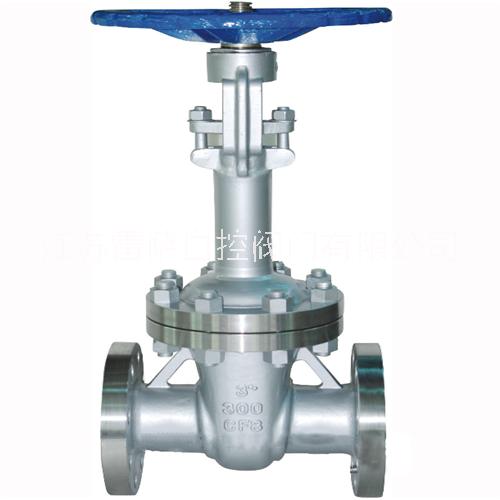

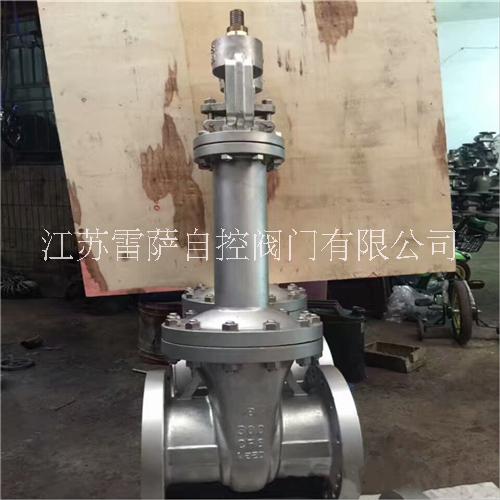

WZ41W-150LB不銹鋼波紋管閘閥

[WZ41W-150LB]

常州市不銹鋼波紋管閘閥廠家

價格： 電議

物流： 暫無物流地址| 賣家支付運費

可銷售總量： 0件

手機： 13951235251 郵箱： 971369880@qq.com

傳真： 0519-83601683 地址： 江蘇常州市

在線詢盤聯系廠家：13951235251 0519-83606681

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[WZ41W-150LB]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（WZ41W-150LB不銹鋼波紋管閘閥）

品牌： 其他
型號： WZ41W-150LB不銹鋼波紋管閘閥
連接形式： 法蘭
主體材料： 不銹鋼
公稱通徑： 50-6000
適用介質： 水
材質： 不銹鋼
密封形式： 硬密封型
標準： 國標
外形： 大型
流動方向： 單向
驅動方式： 手動
零部件及配件： 手輪
用途： 截止
壓力環境： 常壓
工作溫度： 常溫
類型(通道位置)： 直通式
規格： 100

WZ41W-150LB不銹鋼波紋管閘閥產品廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、酒店、建筑、紡織等領域。

WZ41W-150LB不銹鋼波紋管閘閥手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。Z41W、Z41Y、Z41H 不銹鋼閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

WZ41W-150LB不銹鋼波紋管閘閥產品特點：① 符合國內外標準的要求，密封可靠、性能優良、造型美觀。 ② 密封副配對合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。 ③ 閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。 ④ 可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

WZ41W-150LB不銹鋼波紋管閘閥產品性能參數

Z41H、Z41Y、Z41W 不銹鋼閘閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z41W-16P~25P	16~25	1.6~2.5	≤ 150	弱腐蝕性介質
Z41Y-16P~25P
Z41W-16R~25R
Z41Y-16R~25R
Z41W-40P~63P	40~63	4.0~6.3	≤ 150	弱腐蝕性介質
Z41Y-40P~63P
Z41W-40R~63R
Z41Y-40R~63R
Z41Y-100P~160P	100~160	10.0~16.0	≤ 150	弱腐蝕性介質
Z41Y-100R~160R	100~160	10.0~16.0	≤ 150	弱腐蝕性介質
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	酸類
Z41H-40R~200R	40~200	4.0~20.0	≤ 200	酸類

Z41W-150Lb美標不銹鋼閘閥連接尺寸和外形尺寸

公稱通徑NPS Norminal diameter		單位 Unit	L	D	T	G	C	n-Ф	W	H
in	mm	單位 Unit	L	D	T	G	C	n-Ф	W	H
1/2〞	15	mm	108	89	12	35	60.5	4-15	90	188
1/2〞	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	3.54	7.40
3/4〞	20	mm	117	98	12	43	70	4-15	90	202
3/4〞	20	in	4.61	3.86	0.47	1.69	2.76	4-0.59	3.54	7.95
1〞	25	mm	127	108	12	51	79.5	4-15	100	225
1〞	25	in	5	4.25	0.47	2	3.13	4-0.59	4	8.86
11/2〞	40	mm	165	127	14.3	73	98.5	4-16	200	362
11/2〞	40	in	6.5	5	0.56	2.88	3.88	4-0.62	8	14.25
2〞	50	mm	178	152	15.9	92	120.5	4-19	200	409
2〞	50	in	7	6.00	0.625	3.62	4.75	4-0.75	8	16.1
21/2〞	65	mm	190	178	17.5	105	139.5	4-19	250	500
21/2〞	65	in	7.5	7	0.69	4.12	5.50	4-0.75	10	19.68
3〞	80	mm	203	190	19.1	127	152.4	4-19	250	570
3〞	80	in	8	7.50	0.75	5	6	4-0.75	10	22.58
4〞	100	mm	229	229	23.9	157	190.5	8-19	250	590
4〞	100	in	9	9	0.94	6.19	7.5	8-0.75	10	23.6
6〞	150	mm	267	279	25.4	216	241.5	8-22	300	630
6〞	150	in	10.50	11	1	8.5	9.50	8-0.88	12	24.8
8〞	200	mm	292	343	28.5	270	298.5	8-22	350	960
8〞	200	in	11.5	13.50	1.12	10.62	11.75	8-0.88	13.88	37.8
10〞	250	mm	330	406	30.2	342	362	12-25	400	1158
10〞	250	in	13	16	1198	12.75	14.75	12-1	15.7	45.6
12〞	300	mm	356	483	31.8	381	432	12-25	450	1378
12〞	300	in	14	19	1.25	15	17	12-1	17.7	54.3
14〞	350	mm	381	533	35	413	476	12-29	500	1543
14〞	350	in	15	21	1.38	16.25	18.75	12-1.2	79.7	60.75
16〞	400	mm	406	597	36.6	470	539.5	16-29	600	1738
16〞	400	in	16	23.5	1.44	18.5	21.25	16-1.12	23.6	68.4
