詳細信息（Q971F-16PQ971F-16P電動球閥QT型電動球閥QT型）

品牌： 其他
型號： Q971F-16P電動球閥QT型
材質： 不銹鋼
連接形式： 對夾
結構形式： 浮動球球閥
公稱通徑： DN15~DN1600
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 電子
零部件及配件： 手輪
用途： 截止
類型(通道位置)： 直通式
作用對象： 水
規格： DN100

一、Q971F電動超薄型球閥產品概述：

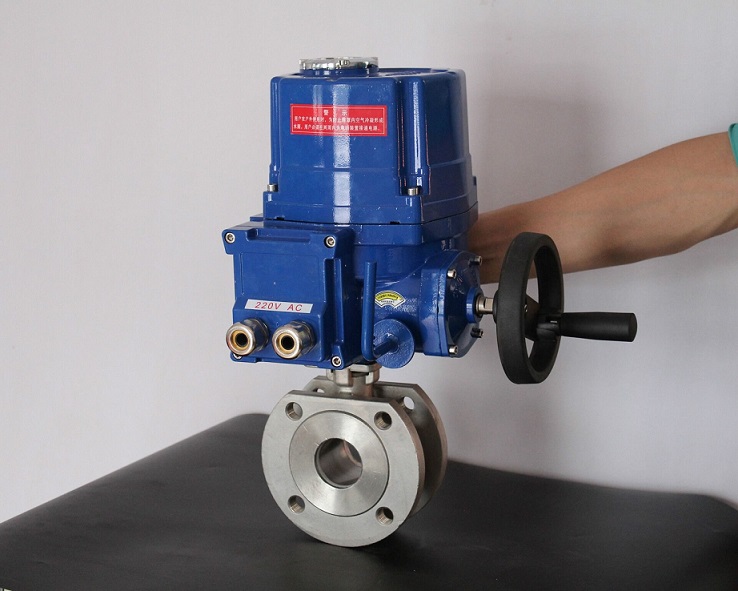

電動超薄型球閥（電動對夾球閥）由DSR型電動執行器及超薄球閥組成，電動超薄型球閥（電動對夾球閥）和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。通常電動對夾球閥適用于安裝位置比較短的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。
二、產品特點：

1、電動薄型球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓壓力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。

2、電動薄型球閥流體阻力小，其阻力系數與同長度的管段相等。

3、電動薄型球閥閥體較一般法蘭球閥短，適用于工廠同一管路閥門數量多的場合。

三、技術參數和性能：

主要零件材料:

1)軸Shaft	不銹鋼ANSI316	1.4401	UNIX5CrNiMo 17 12
2)螺母夾Nut holder	不銹鋼ANSI304	1.4301	UNIX5CrNi 18 10
3)防松螺母Lock nut	不銹鋼ANSI304	1.4301	UNIX5CrNi 18 10
4)彈簧Spring	不銹鋼ANSI301	1.4310	UNIX12CrNi 17 07
5)墊圈Washer	不銹鋼ANSI304	1.4301	UNIX5CrNi 18 10
6)壓緊環型螺母Gland nut ring	不銹鋼ANSI304	1.4301	UNIX5CrNi 18 10
7)頂部密封至p sealing **	P.T.F.E.	/	/
8) O環O-Ring **	氟橡膠VITON	/	/
9)密封圈Seals	P.T.F.E.	/	/
10) O環O-Ring	氟橡膠VITON	/	/
11)環型螺母密封Ring nut sealing	P.T.F.E.	/	/
12)底部密封Bot至m sealing	P.T.F.E.	/	/
13)環型螺母Ring nut *	不銹鋼ANSI316	1.4401	UNIX5CrNiMo 17 12
14)球體Ball *	不銹鋼ANSI316	1.4401	UNIX5CrNiMo 17 12
15)閥體Body *	不銹鋼ANSI316	1.4408	/

主要技術參數:

SIZE	1/2	3/4	1	1 1 / 4	1 1 / 2	2	2 1 / 2	3	4	5	6	8
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	35	38	40	50	60	72	95	118	140	195	260	350
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3

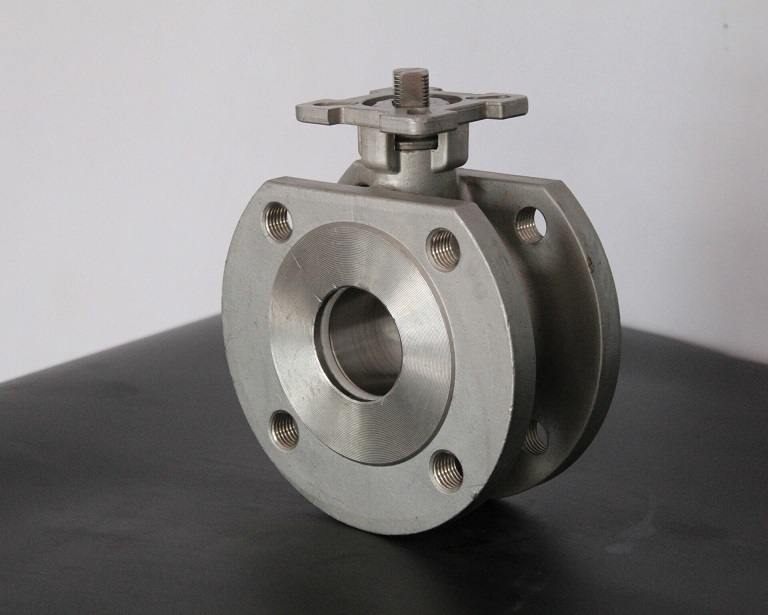

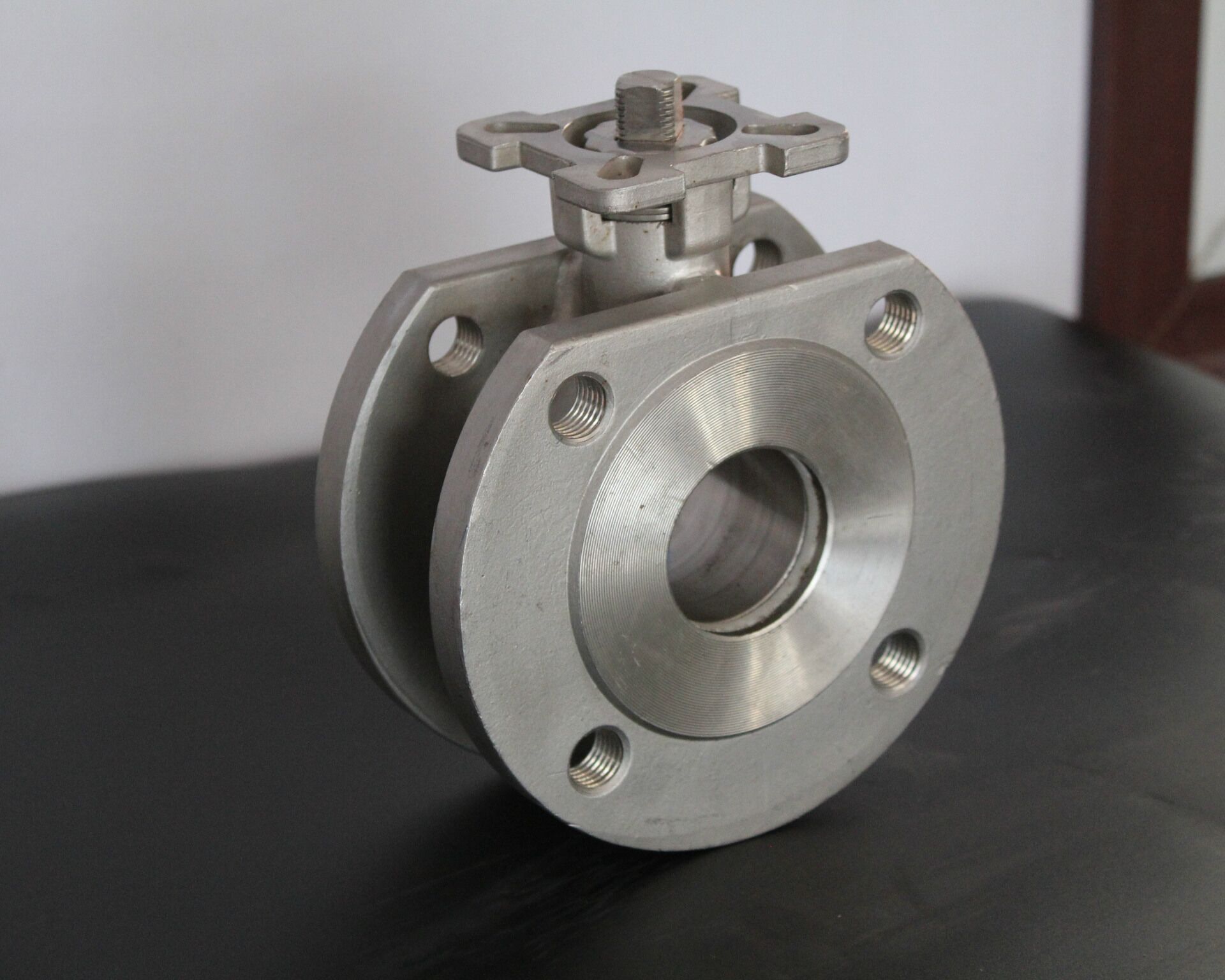

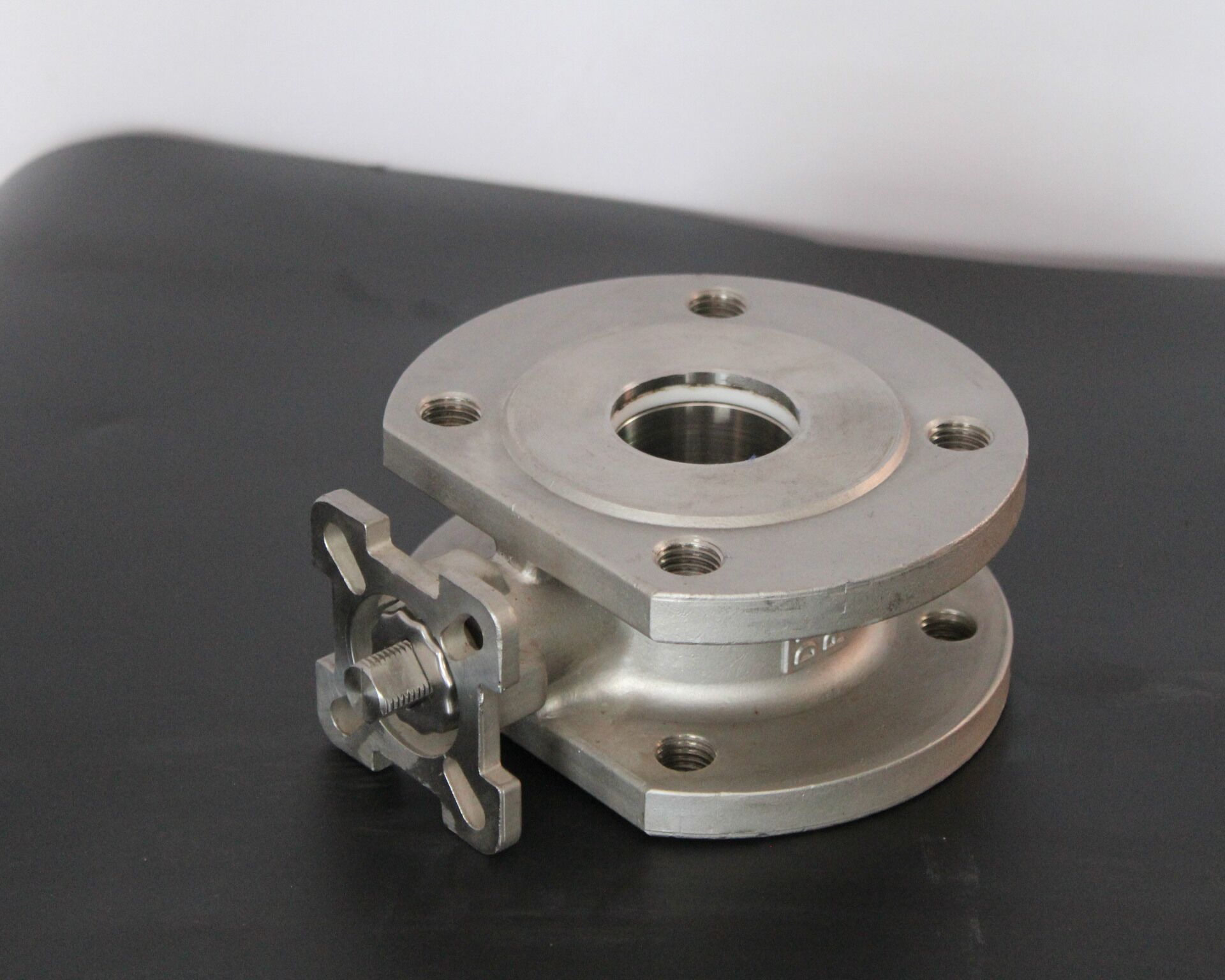

1、電動超薄型球閥閥體

閥體形式	電動超薄型球閥直通鑄造超短閥
公稱通徑	DN15～150mm
公稱壓力	PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	對夾式、法蘭式
壓蓋型式	螺母壓緊式
密封填料	柔性石墨填料等

2、電動超薄型球閥閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

3、電動超薄型球閥執行機構

執行器型號	DSR系列角行程執行機構
主要技術參數	電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360°
	動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位
	防護等級：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖
