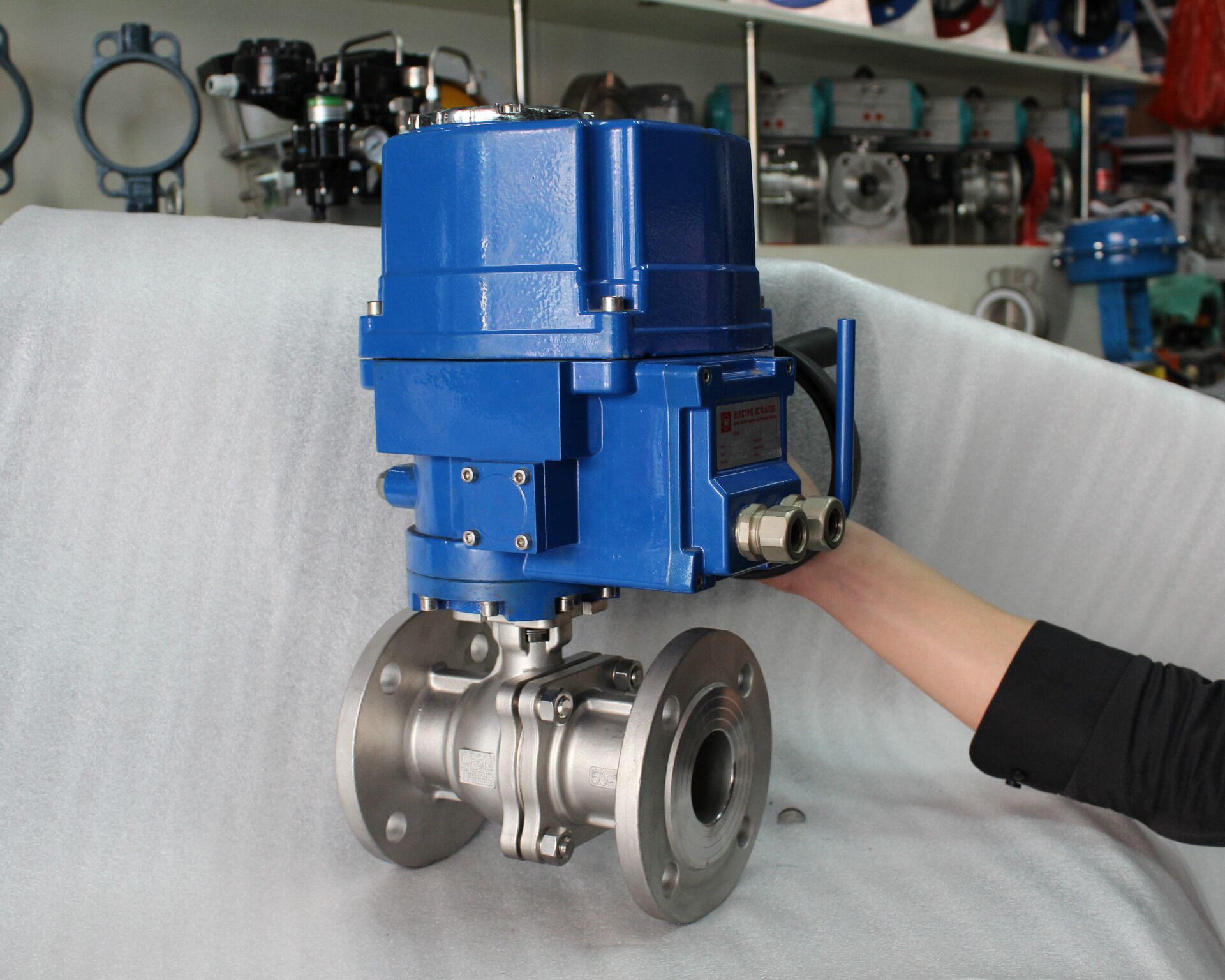

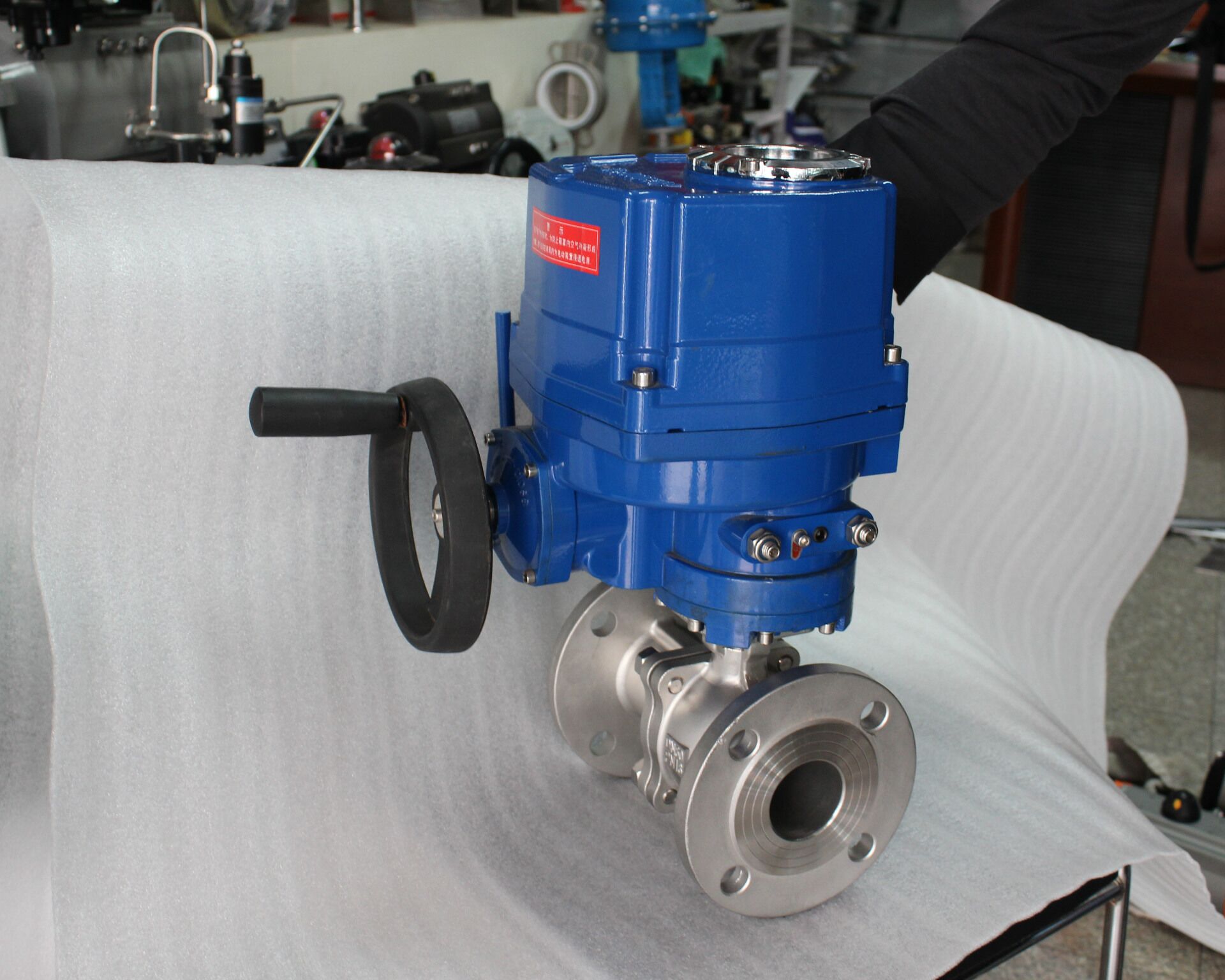

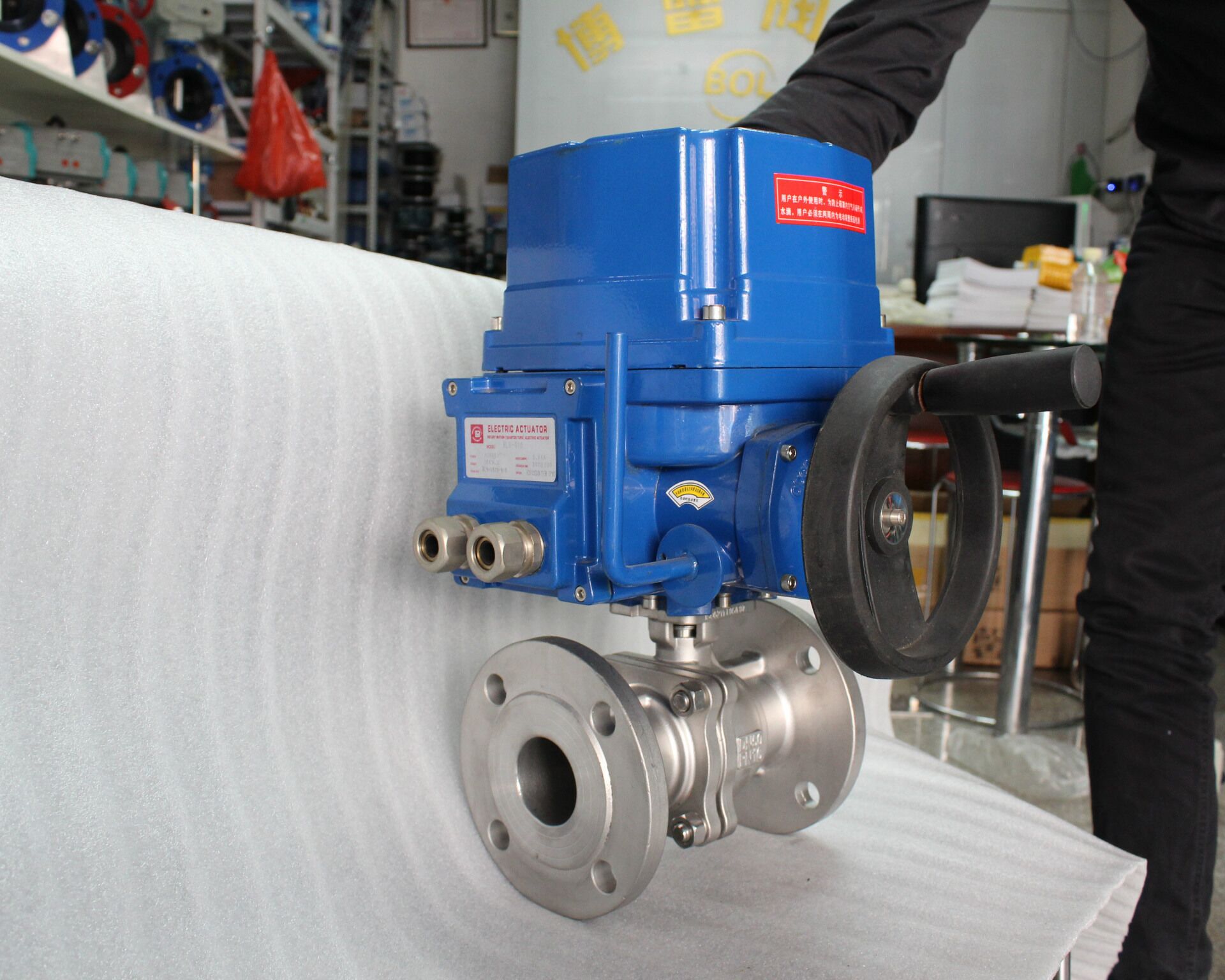

QT型電動球閥Q941F-16P
[QT型電動球閥Q941F]
常州市型電動球閥廠家
價格： 電議
物流： 江蘇 常州市 新北區| 買家支付運費
可銷售總量： 3000件
手機： 13951235251 郵箱： 971369880@qq.com
傳真： 0519-83601683 地址： 江蘇 常州市
[QT型電動球閥Q941F]
郵箱：
手機：
- 品牌： 其他
- 型號： QT型電動球閥Q941F-16P
- 材質： 不銹鋼
- 連接形式： 法蘭
- 結構形式： 浮動球球閥
- 公稱通徑： DN15-DN1600
- 適用介質： 水
- 壓力環境： 常壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 電子
- 零部件及配件： 手輪
- 用途： 截止
- 類型(通道位置)： 直通式
- 作用對象： 水
- 規格： DN100
一 簡介：
QT型電動球閥Q941F-16P由QT型電動執行器和法蘭軟密封球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA 信號及220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
二、特點：
1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填材，密封可靠，操作輕便靈活。
4、進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
5、無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
6、緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
7、桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
8、動方式分手動、電動、氣動、齒輪傳動、結構型式：彈性模式單、剛性模式單閘板和雙閘板形式。
9、泛適用于石油化工、火力發電站等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
三、主要零件材料：
| | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE、RPP | PTFE、RPP |
| 3 | 球體 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石體 | WCB | A216-WCB |
| 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 | A47-667 |
| 13 | 閥桿 | 1Cr33 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
四、主要技術參數：
| | 試驗壓力(MPa） | ||
| 公稱壓力（PN） | *級（Class） | 殼體試驗 | 密封試驗 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |
五、執行標準;
| | 系列 | 美標系列 | |
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 | GB/T9113 | ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
六 外形尺寸：
| | |||||||
| DN | L | D | H | H1 | L0 | 重量/ kg | |
| 15 | 130 | 95 | 340 | 39 | 120 | 25 | |
| 20 | 130 | 105 | 353 | 43 | 120 | 26 | |
| 25 | 140 | 115 | 353 | 48 | 120 | 27 | |
| 32 | 165 | 135 | 378 | 58 | 120 | 28 | |
| 40 | 165 | 145 | 378 | 62.5 | 120 | 30 | |
| 50 | 200 | 160 | 405 | 76 | 418 | 37 | |
| 65 | 220 | 180 | 435 | 86 | 418 | 42 | |
| 80 | 250 | 195 | 450 | 100 | 418 | 51 | |
| 100 | 280 | 215 | 570 | 131 | 418 | 90 | |
| 125 | 320 | 245 | 592 | 148 | 418 | 125 | |
| 150 | 360 | 280 | 623 | 173 | 585 | 178 | |
| 200 | 457 | 335 | 689 | 219 | 585 | 243 | |
| 250 | 533 | 405 | 765 | 260 | 585 | 380 | |
| 300 | 610 | 460 | 885 | 305 | 585 | 535 | |
| Q941F、Q941Y 型（PN25）型外形及結構尺寸 | |||||||
| DN | L | D | H | H1 | L0 | 重量/ kg | |
| 15 | 140 | 95 | 340 | 39 | 120 | 25 | |
| 20 | 152 | 105 | 353 | 43 | 120 | 26 | |
| 25 | 165 | 115 | 353 | 48 | 120 | 28 | |
| 32 | 178 | 135 | 378 | 58 | 120 | 30 | |
| 40 | 190 | 145 | 378 | 62.5 | 120 | 32 | |
| 50 | 216 | 160 | 405 | 76 | 418 | 41 | |
| 65 | 241 | 180 | 435 | 86 | 418 | 50 | |
| 80 | 283 | 195 | 450 | 100 | 418 | 57 | |
| 100 | 305 | 230 | 578 | 134 | 418 | 103 | |
| 125 | 381 | 270 | 597 | 148 | 418 | 145 | |
| 150 | 403 | 300 | 643 | 173 | 585 | 213 | |
| 200 | 419 | 360 | 728 | 223 | 585 | 285 | |
| 250 | 568 | 425 | 765 | 283 | 585 | 415 | |
| 300 | 648 | 485 | 885 | 321 | 585 | 770 | |
