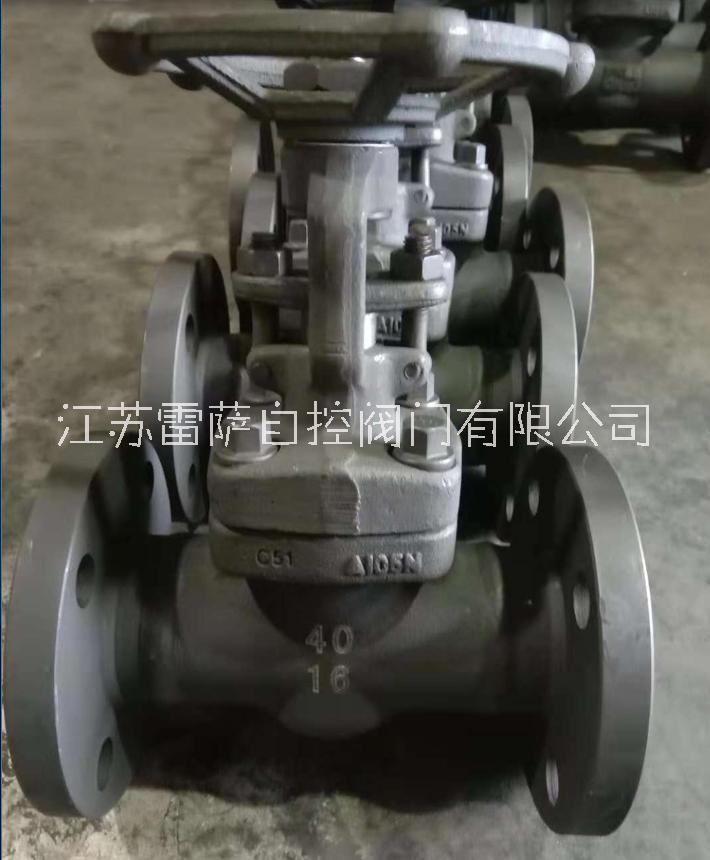

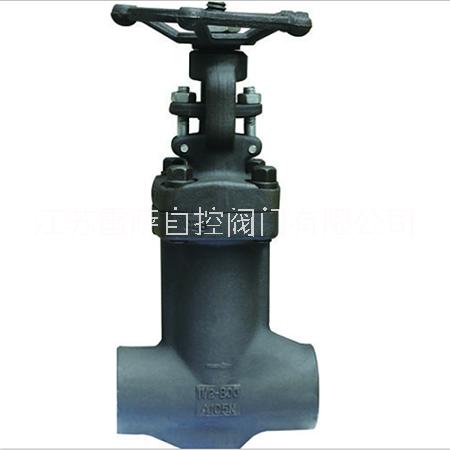

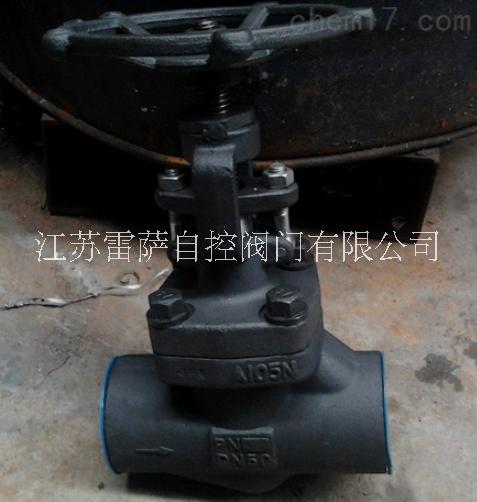

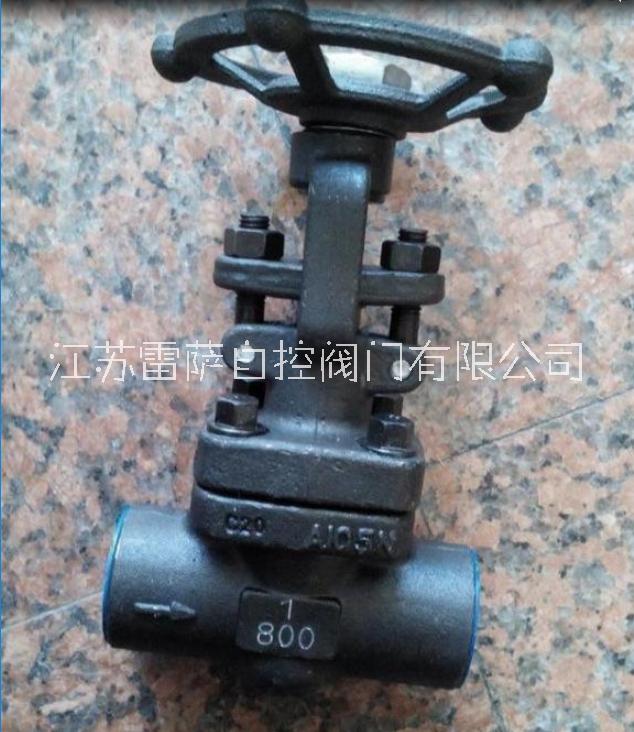

WZ61Y鍛鋼波紋管焊接閘閥類目 > 商鋪首頁 > 產品展示 > 常州市波紋管廠家_WZ61Y-16C鍛鋼波紋管焊接閘閥 WZ61Y鍛鋼波紋管焊接閘閥

WZ61Y-16C鍛鋼波紋管焊接閘閥 WZ61Y鍛鋼波紋管焊接閘閥

[鍛鋼波紋管焊接閘閥]

常州市波紋管廠家

價格： 電議

物流： 暫無物流地址| 賣家支付運費

可銷售總量： 0件

手機： 13951235251 郵箱： 971369880@qq.com

傳真： 0519-83601683 地址： 江蘇常州市

在線詢盤聯系廠家：13951235251 0519-83606681

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[鍛鋼波紋管焊接閘閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（WZ61Y-16C鍛鋼波紋管焊接閘閥 WZ61Y鍛鋼波紋管焊接閘閥）

品牌： 其他
型號： WZ61Y-16C鍛鋼波紋管焊接閘閥
連接形式： 焊接
主體材料： 碳鋼
公稱通徑： 50-6000
適用介質： 水
材質： 碳鋼
密封形式： 硬密封型
標準： 國標
外形： 大型
流動方向： 單向
驅動方式： 手動
零部件及配件： 線圈
用途： 截止
壓力環境： 常壓
工作溫度： 常溫
類型(通道位置)： 直通式
規格： 100

一、概述：
WZ61Y鍛鋼波紋管焊接閘閥是一種體蓋螺栓連接鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片密封，優點是便于維修。閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。密封副材料為耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。Z61Y鍛鋼焊接閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。

二、產品優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。鍛鋼波紋管閘閥主要零件材料

序號	零件名稱	A105/F6a	A105/F6FS	A105/F6F	F304(L)/304(L)	F316(L)/316(L)
1	閥體	A105	A105	A105	F304	F316(L)
2	閥座	410	410HF	410HF	304(L)	316(L)
3	閥板	F6a	F6a	F6HF	F304(L)	F316(L)
4	閥桿	410	410	410	304(L)	F316(L)
5	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
6	閥蓋	A105	A105	A105	F304(L)	F316(L)
7	螺栓	B7	B7	B7	B8	B8
8	銷	410	410	410	304	304
9	填料壓蓋	410	410	410	304	316
10	活節螺栓	b7	b7	b7	B8(M)	B8(M)
11	填料壓板	A105	A105	A105	F304	F304
12	六角螺母	2H	2H	2H	8(M)	8(M)
13	閥桿螺母	410	410	410	410	410
14	鎖緊螺母	2H	2H	2H	2H	2H
15	銘牌	AL	AL	AL	AL	AL
16	手輪	A197	A197	A197	A197	A197
17	潤滑墊片	410	410	410	410	410
18	填料	石墨	石墨	石墨	石墨	石墨
20	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
28	波紋管	F321	F321	F321	F316L	F316L

PN1.6、PN.0、PN10.0
PN2.5、PN6.4、PN14.0、(Mpa) 螺栓連接閥蓋，縮經，明桿支架（OP&Y）
承插或螺紋，按JB/T1751-95(SW);GB/T7306-881(RC);
設計按GB/T12224-89;GB/T12228-89;JB/T450-92

三、WZ61Y鍛鋼波紋管焊接閘閥主要連接尺寸

規格DN				D		A	T(in)				B（開）	C	重量（Kg）
公制		英制		D			RC牙形角60°		RC牙形角55				重量（Kg）
縮徑	全徑	縮徑	全徑	縮徑	全徑		縮徑	全徑	縮徑	全徑			縮徑	全徑
1/4	/	6	/	14.2	/	79	1/4	/	1/4	/	209	100	3.4	/
3/8	1/4	10	6	17.6	14.2	79	3/8	1.4	3/8	1/4	209	100	3.2	3.6
1/2	3/8	15	10	21.8	17.6	79	1/2	3/8	1/2	3/8	209	100	3.0	3.4
3/4	1/2	20	15	27.1	21.8	92	3/4	1/2	3/4	1/2	209	100	3.5	3.2
1	3/4	25	20	33.8	27.1	111	1	3/4	1	3/4	232	125	6.0	3.7
11/4	1	32	25	42.6	33.8	120	11/4	1	11/4	1	266	160	8.7	6.4
11/2	11/4	40	32	48.7	42.6	140	11/2	11/4	11/2	11/4	300	180	10.5	9.0
2	11/2	50	40	61.1	48.7	152	2	11/2	2	11/2	321	180	17.8	11.4
