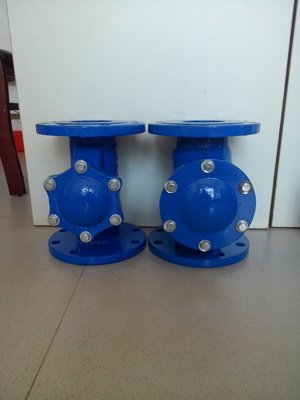

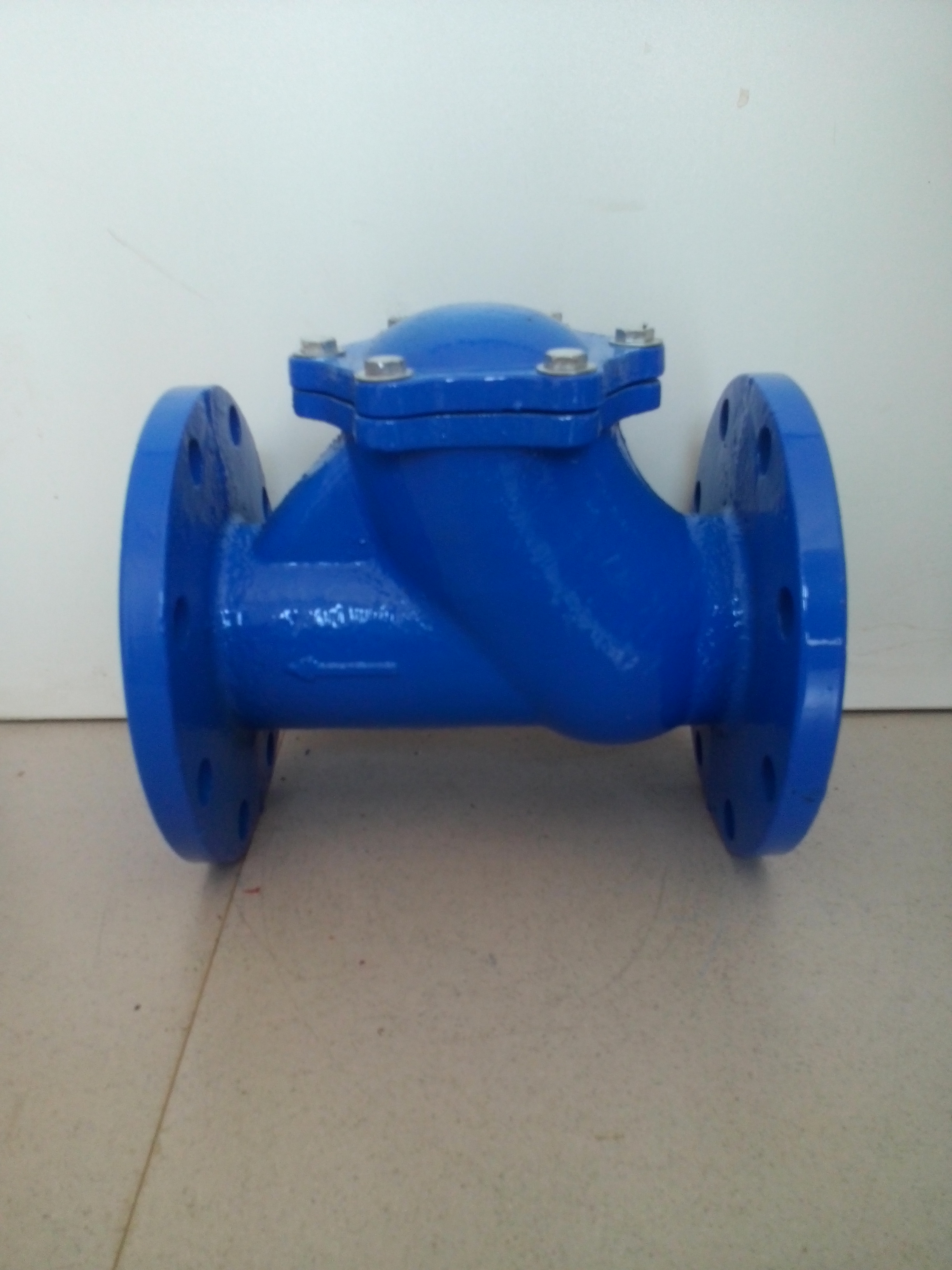

HQ41X-10/16、HQ44X-10/16球形止回閥的主要用途及特點:
采用橡膠包皮滾球為閥瓣,在介質的作用下,可在閥體內的整體式滑道上作上下左右滾動,從而
打開或關閉閥門。消聲式關閉,不產生水錘,密封性能好。
HQ41X無磨損球形止回閥采用全水流通道,流量大,阻力小,水頭損失比旋啟式小50%。水平或垂直安裝均可,可用于冷水、熱水、工業(yè)及生活用水管網系統(tǒng)中,更適應用潛水排水污泵,介質溫度為0~80℃。
HQ41X無磨損球形止回閥主要技術參數:
| 型號 | 公稱壓力MPa | 試驗壓力PSMPa | 工作溫度℃ | |
| 殼體 | 密封 | |||
| HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
| 1.6 | 2.4 | 1.76 | ||
HQ41X無磨損球形止回閥主要零部件:
| 零 件 名 稱 | 材質 |
| 閥體、閥蓋 | 球鐵、鑄鋼 |
| 球架、檔板 | 球鐵、鑄鋼 |
| 球 體 | 碳鋼包橡膠 |
| 規(guī) 格 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| 長 度(mm) | 186 | 198 | 232 | 257 | 275 | 355 | 400 | 500 | 550 |
| 重 量 (kg) | 7 | 8 | 10.5 | 14 | 21.5 | 28 | 43 | 72 | 155 |
| 大體長度 | 215 | 240 | 260 | 300 | 330 | 400 | 435 | 500 | 560 |
| 大體重量 | 9kg | 12kg | 14kg | 22kg | 27kg | 48kg | 62kg | 100kg | 150kg |
