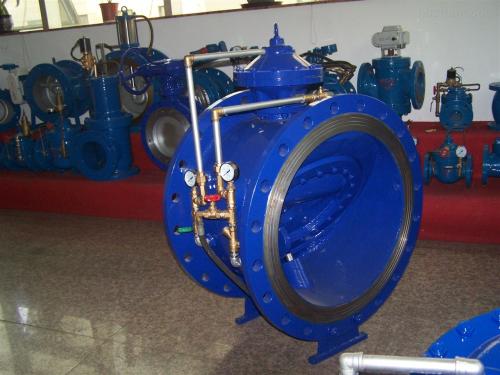

BFDZ701X/BFG7M43HR活塞式膜片式管力閥緩閉式止回閥水泵控制閥

一、產品概述：

BFG7M43HR管力閥獨霸閥廣泛用于電力、冶金、石化、水司、市政、環保等行業供水系統加壓輸出水泵的出口處，防止管網中介質逆流，經由過程快關緩和閉動作來撤銷水錘的迫害，掩護水泵及管網系統平安。在設計上充實考慮了應用情況的請求，曾多次進行技巧更始。該產物結構別致、體積小、流體阻力小、運行安穩、密封靠得住、耐沖刷、耐磨損等特點。因?yàn)轶w積小，重量輕，出格實用于大年夜口徑管路系統。

二、管力閥技術參數：

三、管力閥主要材料：

四、管力閥重要技巧參數：

  型號 公稱壓力 實用溫度 實用介質緩刻  BFDG7M43HR  1.0 1.6 2.5 ≤80℃ 清水、污水、海水≤60秒 水利獨霸閥閥設計選用要點。

（1）工程式中操作的水力獨霸閥是經由建造廠磨練合格，各類標識齊全，技巧材料合適請求的產物。

（2）按照功效請求，選擇閥門種類，再按照管道輸送介質、溫度、建筑尺度和業主要請求等，斷定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鐵、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥體材料應與管道材料相匹配。

（3）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等分歧級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。

（4）工程中水力獨霸閥的設置理當有足夠的空間，以便治理、獨霸、安裝和維修，并應合適管路對閥門的請求。

（5）管路采用法蘭毗連時，應采用法蘭毗連的水力獨霸閥；管路采用溝槽式毗連時，應采用溝槽式毗連的水力獨霸閥。

（6）水利獨霸閥應設置在介質單向運動的管路上。

（7）水利獨霸閥主閥體上的箭頭偏向必需與管路系統流向一致。

（8）接水力獨霸閥管段不應有氣堵、氣阻現象。在管網高地位等存氣段應設置主動排氣閥。

（9）閥門程度安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

（10）閥門安裝前應做強度和周密性測驗考試。

（11）閥門的強度和周密性測驗考試應合適以下劃定。

A、閥門的強度測驗考試壓力為公稱壓力的1.5倍；

B、閥門的周密性測驗考試壓力為公稱壓力的1.5倍；

C、測驗考試壓力在測驗考試持續時刻內應貫穿連接不變，且殼體填料及閥瓣密封面無滲漏；

D、閥門測驗考試持續時刻按上表。
