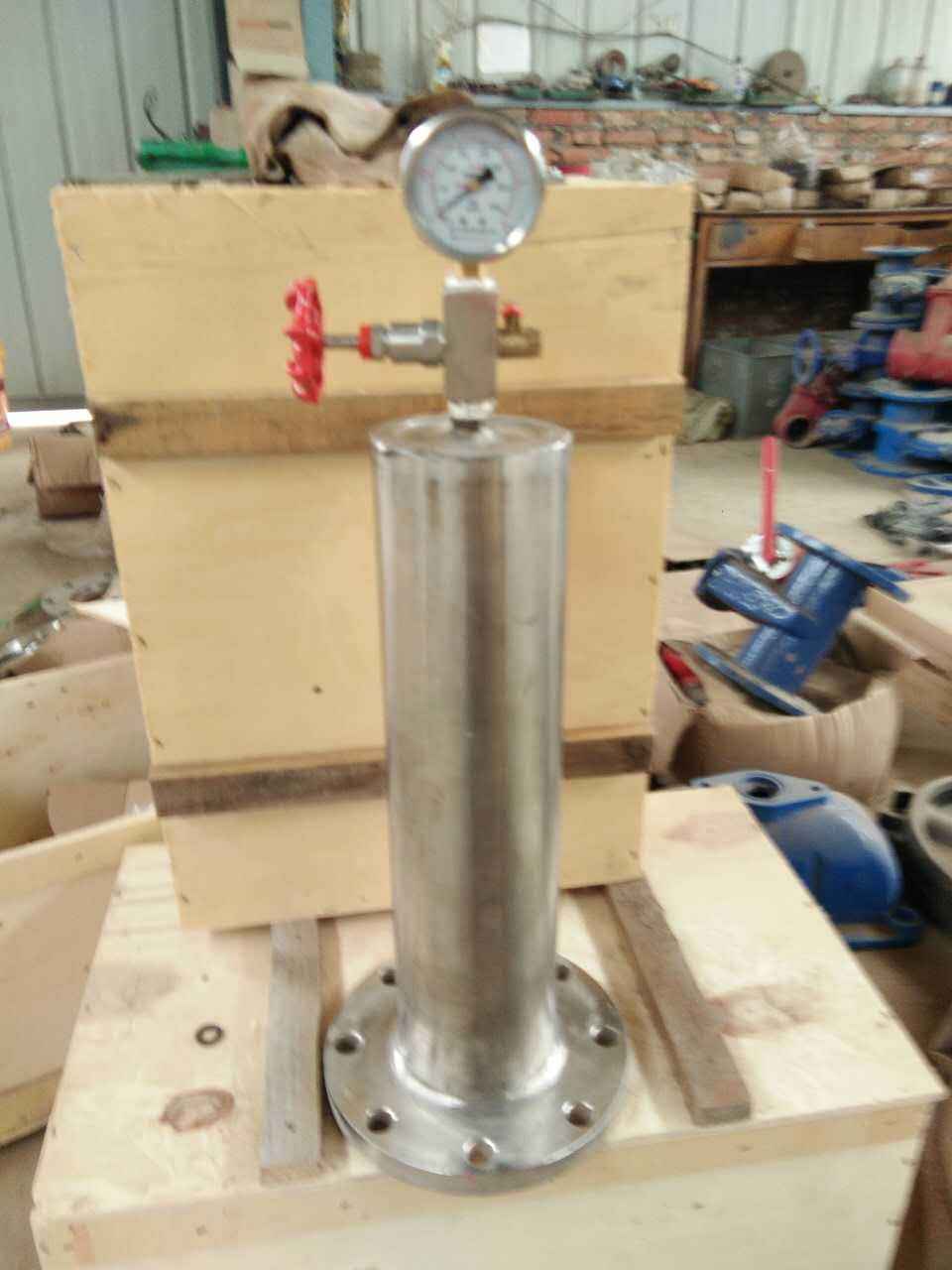

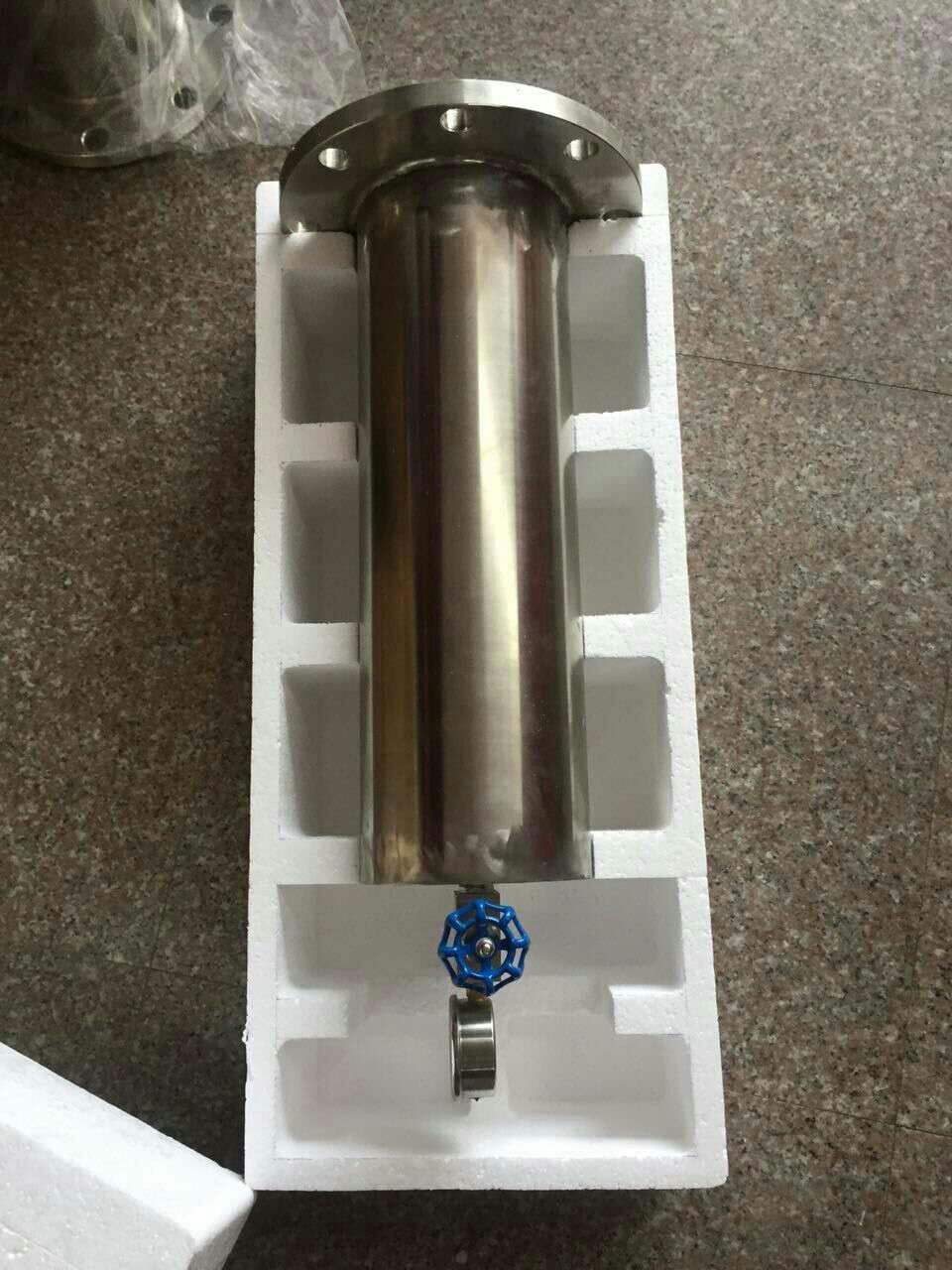

ZYA/9000X-16P 不銹鋼法蘭活塞式水錘*器、吸納器

ZYA/9000X-16P 不銹鋼法蘭活塞式水錘器、吸納器DN50-DN400

一、概述：

    水錘（或稱水擊）活塞式水錘器 水錘吸納器、水錘吸收器、水錘防止器
系有壓管中的流速因某種外界愿意而發生急劇變化時，引起液體內部壓強產生迅速交替升降的現象，這種交替升降的壓強作用在管壁、閥門或其它管路元件上好像錘擊一樣，故稱為水錘。

    水錘產生的條件和現象：水錘通常產生在高層建筑供水系統或其它液體輸送系統的開、關泵之時，或快速啟閉系統中控制流速的變化成正比。水錘產生時管道系統內壓力迅速增高或降低，引起管道震動和轟鳴等噪音。嚴重時可使管道破裂泄水，造成危險和傷害，后患無窮。所以水錘，歷來為業內人士所重視。

二、不銹鋼法蘭活塞式吸納器技術參數

公稱壓力：1.0~2.5MPa

公稱通徑：15~300mm

空氣腔壓力：（占管道壓力百分?jǐn)?shù)）50~70&

適用介質：無雜物的清水、污水

適用溫度：0~80度

法蘭標準：GB/T17241.6 GB/T9113

實驗標準：GB/T13927 AP1598

活塞式水錘吸納器零件名稱

閥體，閥蓋：鑄鋼、不銹鋼

活塞：鑄鋼、不銹鋼

密封圈：丁橡膠

三、不銹鋼法蘭活塞式吸納器性能及參考尺寸

四、不銹鋼法蘭活塞式吸納器工作原理：

      水錘器能在無需阻止流體流動的情況下，有效地各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到具有破壞性的沖擊波，起到保護之目的。

  水錘器的內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘器時，水擊波作用于活塞上，活塞將往容氣腔方向運動?；钊\(yùn)動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地了不規則的水擊波震蕩。
