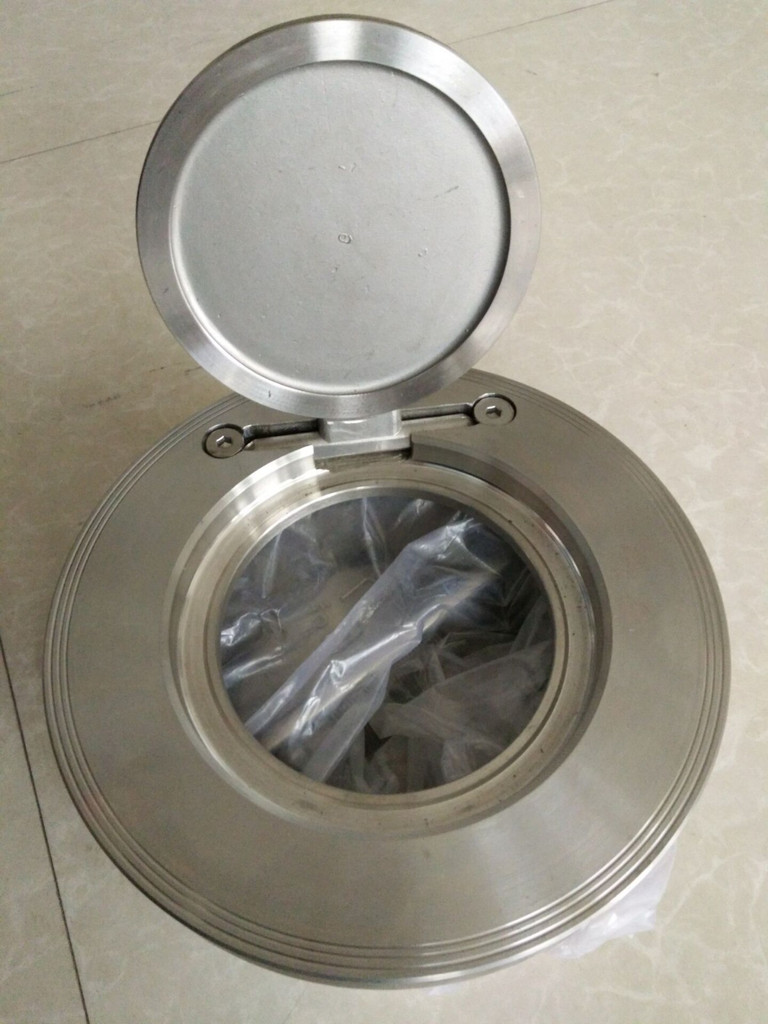

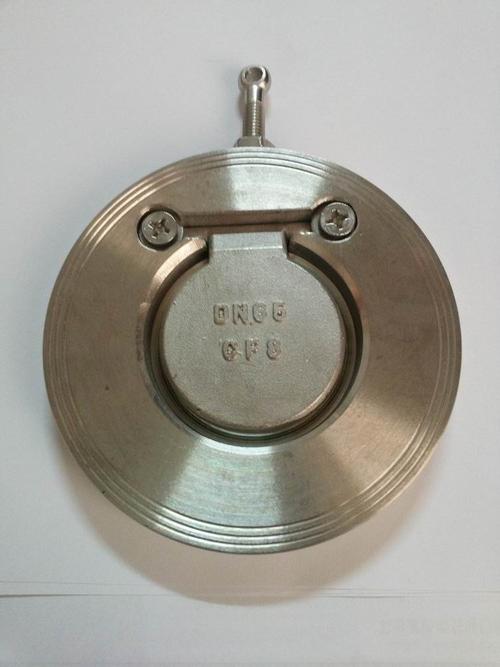

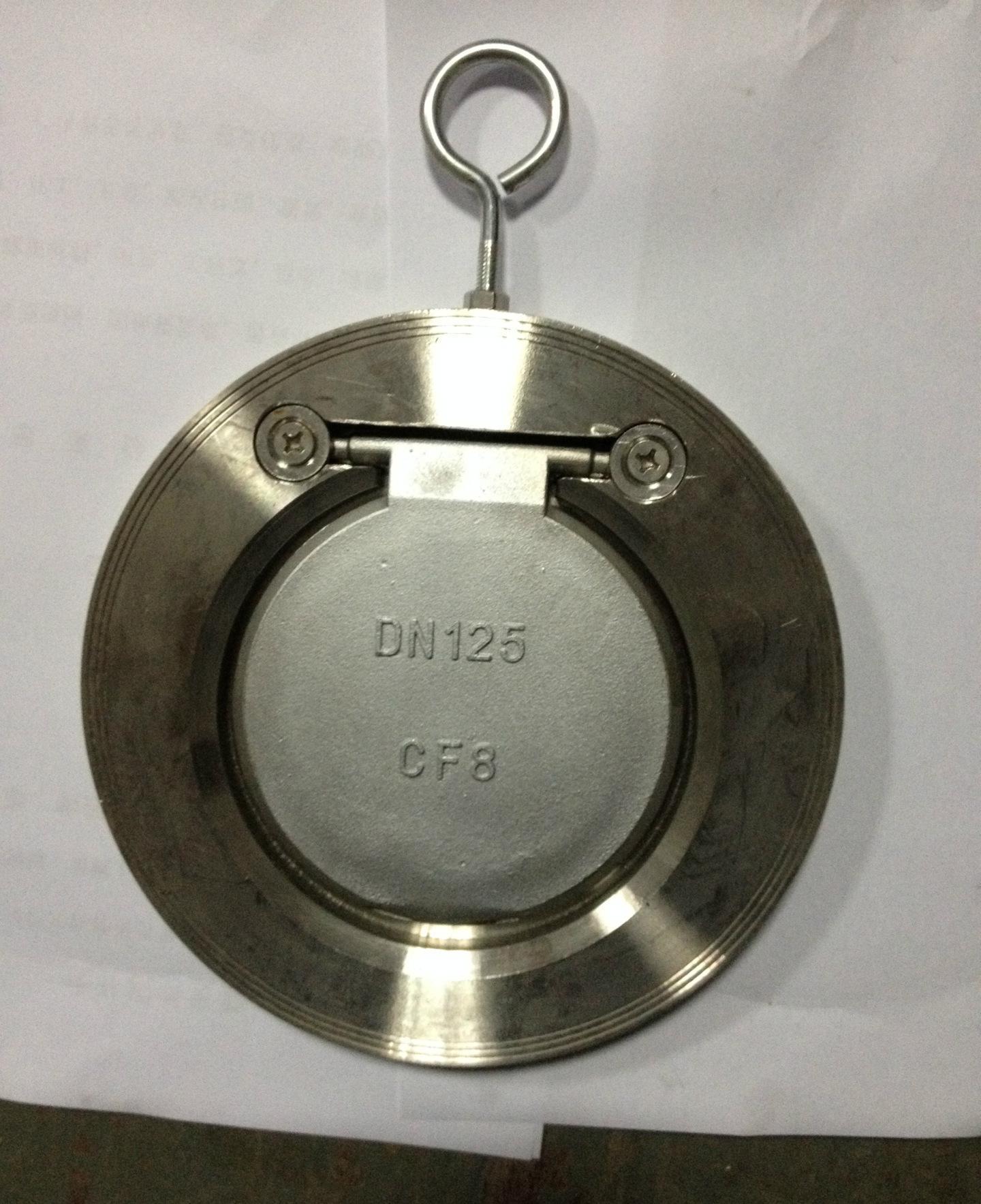

對夾單板圓片式止回閥單向閥304不銹鋼薄形止回閥/止逆閥H74W-16P

[上海滬工閥門

上海良工閥門

上海開維喜閥門

對夾單板圓片式止回閥

H74W-16P止回閥]

上海市不銹鋼薄形止回閥廠家

價格： 電議

物流： 上海市嘉定區| 賣家支付運費

可銷售總量： 100件

手機： 18201788878 郵箱： 18201788878@163.com

傳真： 尚未完善 地址： 上海市上海市

在線詢盤聯系廠家：18201788878

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[上海滬工閥門上海良工閥門上海開維喜閥門對夾單板圓片式止回閥 H74W-16P止回閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（對夾單板圓片式止回閥單向閥304不銹鋼薄形止回閥/止逆閥H74W-16P）

品牌： 其他
型號： H74H-16P
加工定制： 是
材質： 不銹鋼
連接形式： 對夾
種類： 其他
結構形式： 蝶式
公稱通徑： DN25-DN300
適用介質： 水
形態： 蝶式
壓力環境： 常壓
標準： 國標
流動方向： 單向
驅動方式： 水力控制
工作溫度： 常溫
類型(通道位置)： 直通式
規格： DN25-DN300

一、H74H對夾式圓片止回閥概述

H74H對夾式圓片止回閥是一種圓盤型超薄止回閥，采用短型結構尺寸和單閥瓣設計，閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。閥瓣處附有O型密封圈，密封性能好，可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。且有彈簧輔助關閉。流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。具有動作靈敏，結構簡單，外形美觀、重量輕、安裝方便等優點。

對夾式圓片止回閥相比傳統的止回閥結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。

二、H74H對夾式圓片止回閥技術參數

型號	公稱通徑	試驗壓力		適用溫度		適用介質
型號	公稱通徑	殼體	密封	硬密封	軟密封	適用介質
H74H（X）-10	1.0	1.5	1.1	≤400℃	≤120℃ ≤250℃	油、水、酸碘等液體
H74H（X）-16	1.6	2.4	1.76
H74H（X）-25	2.5	3.75	2.75
H74H（X）-40	4.0	6.0	4.4

三、H74H對夾式圓片止回閥零件材質

零件名稱	閥體、閥瓣	密封圈
材料	碳鋼、不銹鋼、銅	丁jing橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼

四、尺寸

公稱通徑	D	L		D
公稱通徑	D	I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	283	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	613
600	482	70	90	698	737	734	75

五、H74H對夾式圓片止回閥訂貨須知

訂貨時若未確定型號，請盡量提供以下參數由我們技術人員為您選型。
1.對夾式圓片止回閥型號名稱。
2.對夾式圓片止回閥口徑DN、壓力PN。
3.對夾式圓片止回閥零件材質。
4.對夾式圓片止回閥使用介質及溫度。
5.對夾式圓片止回閥其它技術要求。
