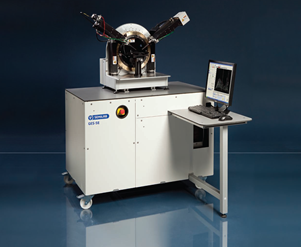

SEMILAB-全光譜橢偏儀GES5E  (Spectroscopic Ellipsometer)

SEMILAB-全光譜橢偏儀GES5E (Spectroscopic Ellipsometer)

[全光譜橢偏儀

橢偏儀

SEMILAB]

北京市全光譜橢偏儀廠家

價格: 電議

物流: 暫無物流地址| 賣家支付運費

可銷售總量: 0件

手機: 18263262536 郵箱: hzb@astchina.com

傳真: 010-84799162 地址: 北京市 北京市

在線詢盤

提交詢盤信息,一呼百應會為您匹配更多優質、合適的供應商!

*采購產品:

信息不能為空!請?zhí)顚懀?/p>

*采購量/單位:

采購量不能為空!

*期望價格:

價格不能為空!

*報價截止日期:

截止日期不能為空!

*聯系人:

聯系人不能為空!

*聯系電話:

聯系電話不能為空!



[全光譜橢偏儀 橢偏儀 SEMILAB]

SEMILAB-全光譜橢偏儀GES5E  (Spectroscopic Ellipsometer)
我想要了解:
請輸入您要咨詢的問題:
您的聯系方式:

郵箱:

手機:

詳細信息(SEMILAB-全光譜橢偏儀GES5E (Spectroscopic Ellipsometer))
產品參數
產品特點

SEMILAB-全光譜橢偏儀GES5E (Spectroscopic Ellipsometer) SEMILAB成立于19,總部位于匈牙利布達佩斯,為生產、研發中心,客戶遍布。在歐洲、和亞洲主要國家都設有分支機構, 在美國設有工廠和研發中心。SEMILAB擁有*的電學和光學表征技術,產品被廣泛應用于光伏、半導體、科研以及平板測試領域。憑借的測試設備,為客戶的生產和質量監控提供一套完整的測試方案,在行業中始終處于領xian地位。 公司建成后迅速發展, 自2004年以來相繼了包括SemiTest、SSM、Sopra、QC Solution、AMS、SDI和Todival Solar在內的業內測試公司,同時囊獲了IBM的JPV、AMAT的Boxes Cross、以及德國Basler公司的zhuan li技術。 隨著市場的不斷擴張,SEMILAB于2000年進入中國市場,6年后成立代表處,并于2009年在上海成立全資子公司“瑟米萊伯貿易(上海)有限公司”。子公司成立以來,業務量發展迅猛,于2010年成立了TSS寄售維修中心,并于次年在無錫新增了售后服務中心,上海公司隨之成為亞洲的銷售及售后服務中心。公司秉承專ye、團隊、激情的文化理念,始終堅持為客戶提供的測試方案和完善的售后服務。 產品描述 GES5E全光譜橢偏儀基于橢圓偏振測試技術,采用的旋轉補償器,結合光纖專li技術將偏振光信號傳輸至分段光譜優化的高分辨率單色儀或陣列式多通道攝譜儀,測得線偏振光經過樣品反射后的偏振態變化情況,并通過樣品光學模型的建立,計算出單層或多層薄膜結構的厚度、折射率和消光系數,實現、快速、穩定的寬光譜橢偏測試。 GES5E是Semilab針對科研院所和企業研發中心推出的多功能桌面 型旗艦產品。為了滿足科研院所及研發中心對于復雜薄膜材料和復雜多層薄膜結構的綜合型測試需求,GES5E采用了模塊化的設計,可自由組合多種掃描和真空變溫樣品臺,多種從135nm深紫外光譜至2400nm近紅外光譜的探測器,多種測試光斑尺寸,并可拓展FTIR紅外光譜測試模組、EPA薄膜孔隙率測試模組、渦電流法非接觸方塊電阻測試模組、Mueller Matrix各項異性材料測試模組、Raman結晶率測試模組、反射干涉測試模組、透射率和反射率測試模組等多種功能,為方便用戶合理配置,Semilab支持絕大部分模組的后續升級服務。 產品特點 業界第yi家光譜型橢偏儀測試設備廠商 業界標準測試機構定標設備,參與發布中華人民共和國橢圓偏振測試技術標準 非接觸、無損測試所測樣品無損傷的測量 業界最寬測試光譜范圍,選配135nm-25um,并可自動切換快速探測模式和高精度探測模式 測試功能延展性強,并支持后續升級服務 定期免費升級SOPRA材料數據庫 開放光學模型擬合分析過程,方便用戶優化測試菜單 主要應用 光伏行業:晶硅電池減反膜、薄膜電池透明導電膜、非晶硅微晶硅薄膜電池、CIGS薄膜電池、CdTe薄膜電池、有機電池、染劑敏感太陽能電池 半導體行業:High-K、Low-K、金屬、光刻工藝、半導體鍍膜工藝、外延工藝 平板顯示行業:TFT、OLED、LTPS、IGZO、彩色濾光片 光電行業:光波導、減反膜、III-V族器件、MEMS、溶膠凝膠 主要技術指標 測試速度:<1 sec (快速測試模式) ?????????????? <120 sec (高分辨率測試模式) 測量光譜分辨率:<0.5nm@633nm (高分辨率測試模式) ??????????????????????? <0.8nm@633nm (快速測試模式) 樣品尺寸: 300mm 厚度測量范圍:0.01nm-50um 厚度測試精度:0.02nm @120nm SiO2 on Si 折射率測試精度:0.002 @120nm SiO2 on Si SEMILAB-SE2000 全光譜橢偏測試平臺 (Spectroscopic Ellipsometer Metrology Station) 產品描述 SE2000全光譜橢偏測試平臺基于橢圓偏振測試技術,采用的旋轉補償器,結合光纖專li技術將偏振光信號傳輸至分段光譜優化的高分辨率單色儀或陣列式多通道攝譜儀,測得線偏振光經過樣品反射后的偏振態變化情況,并通過樣品光學模型的建立,計算出單層或多層薄膜結構的厚度、折射率和消光系數,實現、快速、穩定的寬光譜橢偏測試。 SE2000全光譜橢偏測試平臺是Semilab針對產線和實驗線推出的多功能高速測試平臺。模塊化的設計,可選配300mm樣品臺或350*450mm平板樣品臺,Robot上片系統,圖形識別系統和數據通信系統,實現高速在線監控。在測試功能方面,可自由組合多種從190nm深紫外光譜至2400nm近紅外光譜的探測器,并可拓展FTIR紅外光譜測試模組、渦電流法非接觸式或4PP接觸式方塊電阻測試模組、Mueller Matrix各項異性材料測試模組、Raman結晶率測試模組、電子遷移率表征模組、LBIC光誘導電流測試模組、反射干涉測試模組等多種功能,使SE2000成為光學和電學特性表征綜合測試系統。 產品特點 業界第yi家光譜型橢偏儀測試設備廠商 業界標準測試機構定標設備,參與發布中華人民共和國橢圓偏振測試技術標準 業界最寬測試光譜范圍,選配190nm-25um,并可自動切換快速探測模式和高精度探測模式 配置實時對焦傳感器,實現高速測量 選配Robot上片系統,圖形識別系統和數據通信系統,實現在線監控 獨特的樣品臺結構設計,優化固定大尺寸的柔性材料 模塊化設計,可綜合監控樣品光學和電學特性 定期免費升級SOPRA材料數據庫 開放光學模型擬合分析過程,方便用戶優化測試菜單 主要應用 光伏行業:薄膜電池透明導電膜、非晶硅微晶硅薄膜電池、CIGS薄膜電池、CdTe薄膜電池、有機電池、染劑敏感太陽能電池 半導體行業:High-K、Low-K、金屬、光刻工藝、半導體鍍膜工藝、外延工藝 平板顯示行業:TFT、OLED、LTPS、IGZO、彩色濾光片 光電行業:光波導、減反膜、III-V族器件、MEMS、溶膠凝膠 主要技術指標 測試速度:<1 sec (快速測試模式) ?????????????? <120 sec (高分辨率測試模式) 測量光譜分辨率:<0.5nm@633nm (高分辨率測試模式) ??????????????????????? <0.8nm@633nm (快速測試模式) 樣品尺寸: 300mm 厚度測量范圍:0.01nm-50um 厚度測試精度:0.02nm @120nm SiO2 on Si 折射率測試精度:0.002 @120nm SiO2 on Si 技術 應用 SE1000 全光譜橢偏儀 (TABLE TOP SPECTROSCOPIC ELLIPSOMETER) 產品描述 SE-1000型橢偏儀采用手動變角裝置來設定測試的入射角,樣品臺也采用手動方式,在測試的準確性和靈活性與SE-2000保持一致的情況下,為客戶提供了一款競爭力的橢偏測試設備。另一方面,SE-1000型全光譜橢偏儀采用了設計的光學部件以及版本的測試分析軟件(SAM/SEA),極大地提高了設備的運行穩定性和數據處理能力 ?? 與SE-2000平臺一樣,SE-1000全光譜橢偏儀同時也是一個多功能測試平臺,采用模塊化的設計,可集成FTIR紅外光譜測試模組、渦電流法非接觸式或4PP接觸式方塊電阻測試模組、Mueller Matrix各項異性材料測試模組、Raman結晶率測試模組、電子遷移率表征模組、LBIC光誘導電流測試模組、反射干涉測試模組等多種功能,用戶可根據測試需求合理選擇搭配功能 產品特點 業界第yi家光譜型橢偏儀測試設備廠商 業界標準測試機構定標設備,參與發布中華人民共和國橢圓偏振測試技術標準 針對研發及實驗室測試設計,能降低測試成本 模塊化設計,可綜合監控樣品光學和電學特性 定期免費升級SOPRA材料數據庫 開放光學模型擬合分析過程,方便用戶優化測試菜單 主要應用 業界第yi家光譜型橢偏儀測試設備廠商 業界標準測試機構定標設備,參與發布中華人民共和國橢圓偏振測試技術標準 針對研發及實驗室測試設計,能降低測試成本 模塊化設計,可綜合監控樣品光學和電學特性 定期免費升級SOPRA材料數據庫 開放光學模型擬合分析過程,方便用戶優化測試菜單 主要技術指標 手動變角范圍:45°-75°(最小步進5°) 光譜范圍:245-990nm 樣品尺寸: 200mm 厚度測量范圍:0.01nm-50um(取決于樣品類型)

產品實拍
北京亞科晨旭科技有限公司

半導體設備 微組裝設備 LTCC設備 布魯克檢測 EVG設備 白光干涉儀 原子力顯微鏡 流延機

公司簡介

亞科電子(包括北京亞科晨旭科技有限公司,亞科香港電子科技有限公司等)成立于1998年。自公司成立以來就專注于半導體、微組裝和電子裝配等領域的設備集成和技術服務。目前公司擁有一批在電子裝配、微電子封裝及半導體制造等領域經驗豐富的專業技術團隊,專業服務于混合電路、光電模塊、MEMS、3D封裝(含TSV工藝)、化合物半導體、微波器件、功率器件、紅外探測、聲波器件、集成電路、分立器件、微納等領域。亞科電子不僅能為客戶提供量身訂制的高性能成套設備方案,還可以根據客戶的需要提供可行的工藝技術咨詢。通過多年對技術和工藝發展的跟蹤,亞科電子還能為客戶提供完整的LTCC生產設備和工藝咨詢,電纜加工設備等。
    目前亞科電子已與眾多國際微電子封裝和半導體制造設備企業建立了良好的合作關系(如:BRUKER、DENTON、EVG、SENTECH、ADT、OLYMPUS、LOGITECH、SPTS、ASYMTEK、PALOMAR、HYBOND、SSEC、HESSE、CEOTHERM、CADE、 UNITEK、VISION、ROYCE、MARCH、ABM、KEKO、IDEAL、OKI、REHM 、UNIVERSAL、PHONEIX等),為向客戶提供的設備和專業的技術服務打下了堅實基礎。
亞科電子目前的客戶遍及國內所有集團,科研院所和高端研發制造企業等領域,已成功地服務于中國電子科技集團,中國航天、中國航空、中國船舶、中國兵器集團、中國科學院各所、高校和高端制造企業等眾單位。
亞科電子歷年來秉承“專業服務,服務”的宗旨,為客戶提供整套技術工藝和設備方案。通過專業的技術服務,實現了真正意義上的交鑰匙工程。高性能的設備和專業的技術服務是我們成功的基石,亞科電子期待與更多國內外客戶的合作。


公司主營設備:
1. 整套半導體設備
2. 整套微組裝設備
3. 整套SMT設備
4. LTCC線和線纜加工設備
