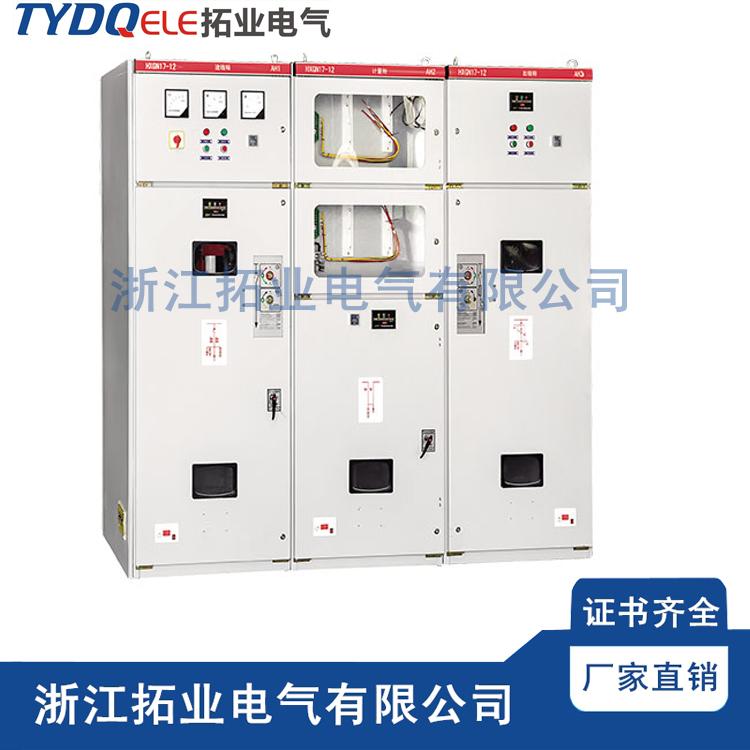

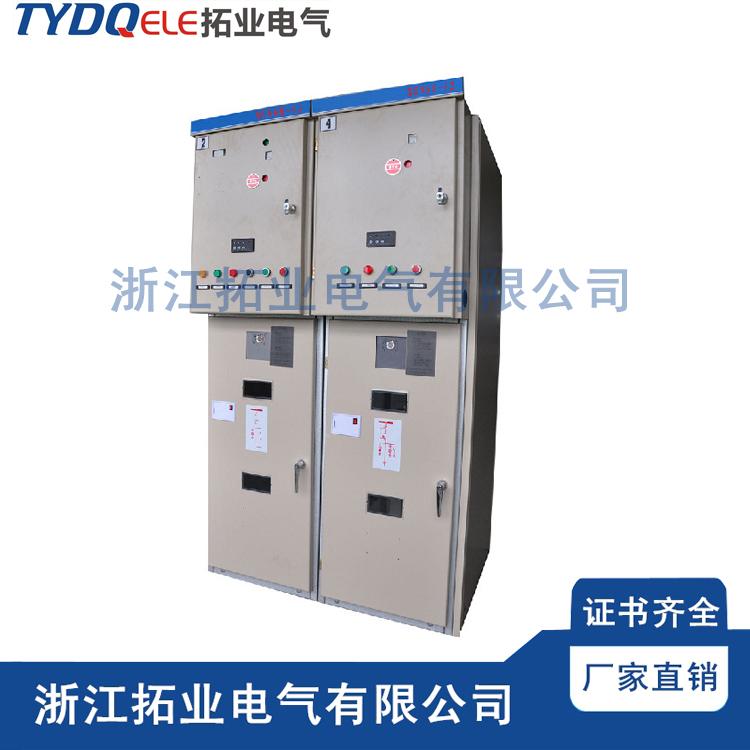

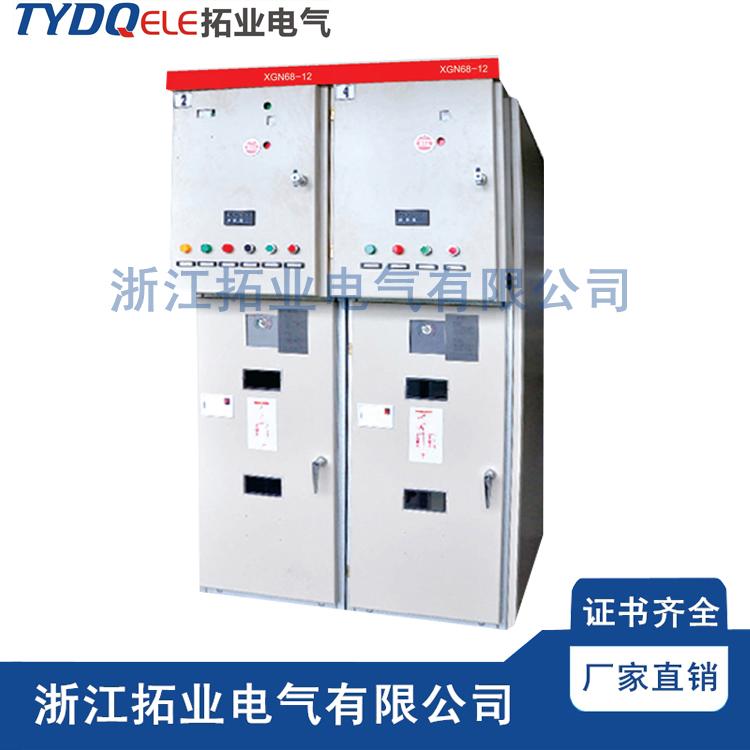

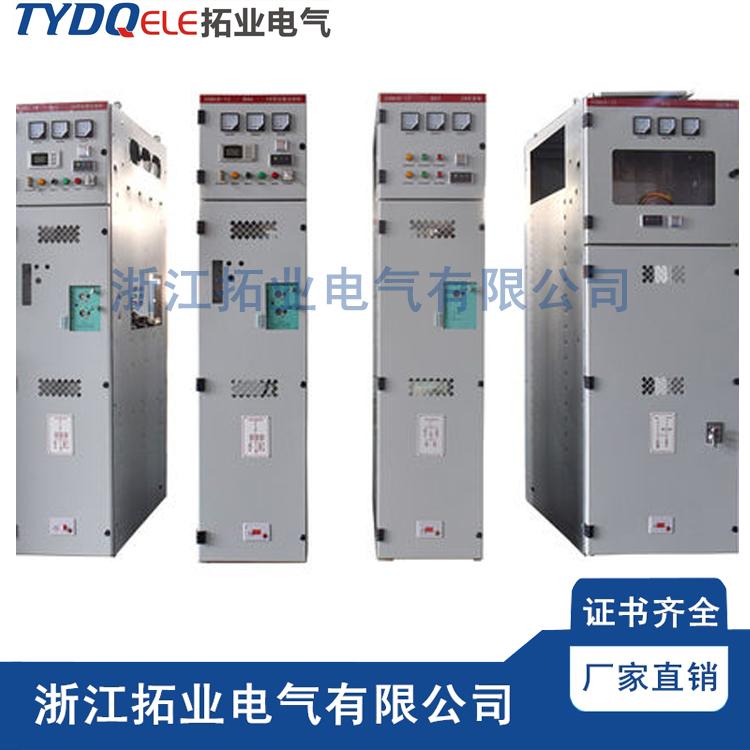

XGN68-12型戶內交流箱式金

概述 XGN66-12 型固定式封閉開關設備( 以下簡稱開關柜) 是我公司高壓電器成套產品，符合國家標準GB3906《3-35kV 交流金屬封閉開關設備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求，也滿足IEC60298《1kV 以上 52kV 以下交流金屬封閉開關設備和控制設備的要求》。 該產品吸收了國外的技術，它體積小，僅是普通開關柜體積的5 0%；斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、 簡單等優點。開關柜是3.6、7.2、12kV 三相交流電50Hz 單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電 路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。 正常條件 ◇ 海拔高度不超過1000m. ◇ 環境溫度：－ 25℃ ~+40℃，24 小時內平均溫度不超過+35℃。 ◇ 水平傾斜度不大于3 度。 ◇ 地震烈度不超過8 級。 ◇ 無劇烈振動和沖擊及危險場所。 結構特點 ◇ 柜體采用優質角鋼焊接而成。 ◇ 斷路器室位于柜體中( 下) 部，安裝、調試、維護方便。標準配裝VS1 斷路器，并設有壓力釋放通道，確保人身安全。 ◇ 采用可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。 ◇ 整柜防護等級IP2X。 ◇ 設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。 ◇ 具有可靠的接地系統。 ◇ 門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。 ◇ 操作機構閉鎖采用同XGN2-12 柜用的JSXGN 閉鎖機構，簡單可靠方便實用。 ◇ 進線電纜低于柜體前部，方便用戶連接。
