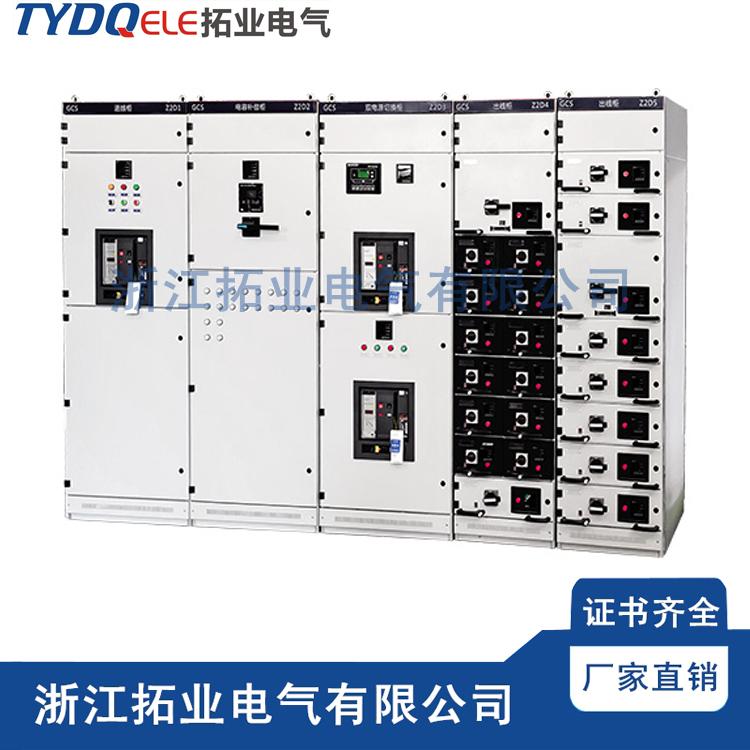

主要技術參數 ◆主電路方案 GCS 柜的主電路方案共32 組118 個規格,不包括由于輔助電路的控制與保護的變化而派生的方案和規格。包括了發電、供用電和其它電力用戶的需要,額定工作電流為5000A,適用2500kVA 及以下的配電變壓器選用。此外,為適用供用電提高功率因數的需要而設計了電容器補償柜,考慮綜合投資的需要而設計了電抗器柜。 ◆輔助電路方案 GCS 輔助電路圖冊共有輔助電路方案120 個,分上下兩冊。上冊《交流操作部分》共分63 個方案,下冊《直流操作部分》共有57 個方案。直流操作部分的輔助電路方案,主要用于發電廠變電站的低壓廠( 所) 用系統。適用于200MW 及以下和300MW 及以上容量機組低壓廠用系統,工作( 備用) 電源進線,電源饋線和電動機饋線的一般控制方式。交流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。有6 種適用于雙電源操作控制的組合方案。并設有操作電氣聯鎖備用自投、自復等控制電路,工程設計中可以直接采用。直流以控制電源的為直流220V 或110V,交流控制電源的為交流380V 或220V,由抽屜單元組成的成套柜。220V 控制電源引自本柜內專設控制變壓器供電的公用控制電源,公用控制電源采用不接地方式控制變壓器,留有24V 電源供需要使用弱電信號燈時采用。 電度表的安裝地點和電壓信號的引入方法及其它安裝使用要求詳見輔助電路圖的《編制說明》。 ◆主母線 為提高母線動熱穩定能力和改善接觸面的溫升,設備全部采用TMY-T2 系列硬銅排,銅排采用全長鍍錫,也可選用全長鍍銀銅母線。 ◇水平母線、垂直母線分別安裝于柜內母線隔離室內。 ◇中性接地母線采用硬銅排。貫通水平中性接地線(PEN) 或接地+ 中性線(PE+N)。
