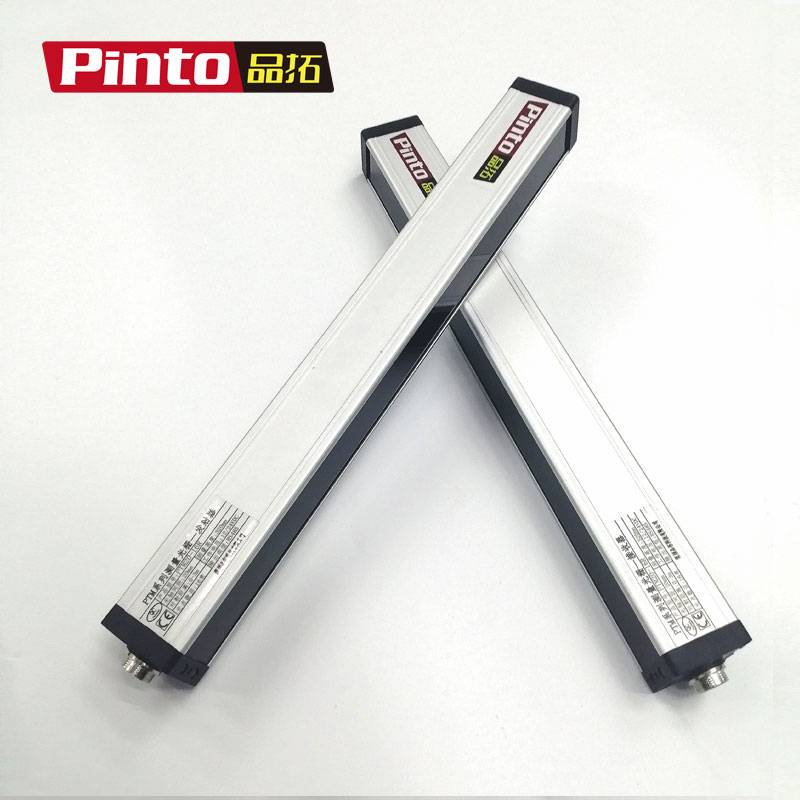

孔洞檢測光幕 適用于高精度 高速運行的孔洞檢測測量光幕

       測量光幕由和接收器組成，發出的光直接射到接收器上，形成光幕系統。放置在和接收器之間的目標物體將會阻擋一部分光線使其不能射到相應的接收器器件。PTM系列測量光柵使用同步掃描來識別被擋的通道。首先一個通道發出光脈沖而對應的接收器同時來接收該脈沖，當接收到后即完成一個通道的掃描，接著轉向下一個通道，直到所有的掃描都完成。當一個周期掃描完成后，系統記錄那些通道通光，那些通道被擋光，根據系統定義輸出一個信號，該信號可以是模擬量信號，也可以是開關量信號也可以是MODBUS485通訊信號。

PTM系列孔洞檢測光幕

1、PTM系列孔洞檢測光幕適用于高精度、高速運行材料的檢測和測量，主要被運用在工業上作孔洞檢測、板材縫隙測量、焊縫檢測等類似的應用。

2、檢測對象：鍍錫板、鍍鉻板、冷軋板、硅鋼、鋁箔、鍍鋅板等；

3、檢測內容：孔洞、豁口、裂邊等缺陷;

每套系統包括一對高分辨率光幕和兩條電纜。

（二）檢測方式的確定

根據不同的物體尺寸、形狀，可以確定不同的檢測方式。

1.僅檢測經過的材料孔洞的有無確定位置，分析所經過材料的質量；

2.檢測經過的材料孔洞的數量或位置，分析所經過材料的質量

（三）技術參數：

?光幕高度：160mm到2560mm；?

小被測物孔洞：由檢測對象及運行速度確定；?

響應時間：1～3ms（NPN或PNP輸出）；?

工作電源：24VDC；?功耗：<15w；?

適用溫度：-10oC～50oC；?

環境濕度：RH≤85%（20oC）；

（四）控制輸出類型

1、開關量輸出：NPN輸出或PNP輸出

2、模擬量信號輸出：模擬量電壓輸出/模擬量電流輸出

3、通訊功能：具備RS485或RS232通訊功能

        PTM測量光幕具有多種高度及寬度保護區域的規格可供選擇，檢測高度從300mm到2220mm，檢測距離最遠可達5m，響應時間短，采用RS485同步掃描技術，具有更強的抑制干擾能力，具有故障報警并自我判斷故障類型的自診斷功能； 該產品IP防護等級高、測量精度高、適合在惡劣工況下使用；同時帶有示教功能，便于現場調試；具有常用的485通訊接口和雙開關量兩種輸出方式，為準確測量提供了多種方案。
