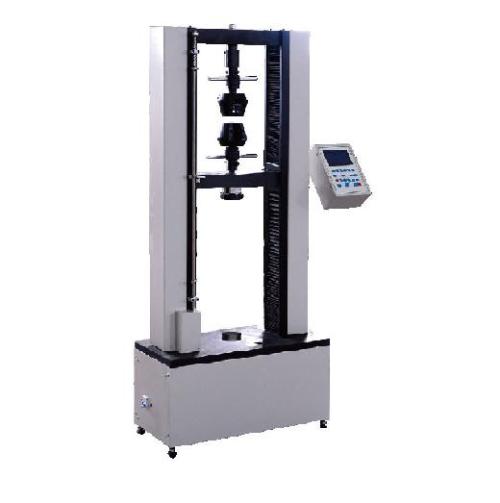

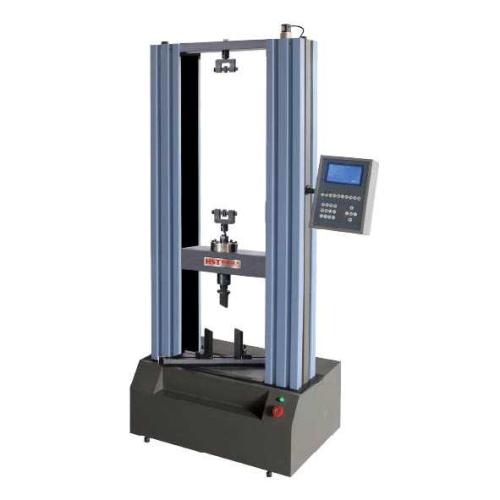

數顯式電子拉力試驗機伺服電機WDS-100B

、試驗機的主要用途及適用范圍 WDS-100B數顯式電子拉力試驗機，主要用于測試各種材料的拉伸、壓縮及塑料管件的環剛度。在拉伸試驗中，檢測材料的承載拉力、抗拉強度、伸長變形、延伸率等技術指標；在壓縮試驗中，檢測材料的承載壓力、抗拉強度、壓縮變形等技術指標。以上檢測參數在試驗結束后，由主控制器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可打印，也可在控制器內保存以備查詢顯示。試驗機的主要技術指標 序號 項 目 技 術 要 求 1 試驗力 100KN 2 型號 WDS-100B 3 測力范圍 2%-% 4 示值相對誤差 ±1% 5 試驗力示值重復性相對誤差 ≤1% 6 試驗力零點相對誤差 ±0.1%FS 7 速度范圍 0.1-500mm/min 8 試驗空間 650mm 9 壓縮空間 650mm 10 試驗寬度 450mm 11 加載方式 電動 12 電源電壓（必須有可靠的接地措施） ～220V±10% 50Hz 13 主機尺寸 868mm*580mm*1836mm 14 重量 600KG 四、試驗機的結構特征及工作原理 本機由機械、電氣二大部分組成 4.1機械部分結構及工作原理： 本機采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速系統、動力傳動機構等部件； 上部是試樣夾持及力值、變形測量機構，包含有加載傳動機構、試樣拉伸夾具、試樣壓縮夾具、測力傳感器、位移傳感器等主要部件。 4.2 電氣部分： 電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。主控制器可以根據不同是試驗要求，選擇拉伸、剛度、壓縮試驗模式，并設置各試驗模式試樣參數，調整好試樣后，按試驗鍵，系統即可自動啟動試驗，并根據相應的試驗條件，自動判斷停機處理，同時顯示相應的試驗結果。 4.3 本機的幾項主要功能： 4.3.1 全開放性參數設置 4.3.2 設置參數長期保存，下次開機自動讀取顯示 4.3.3 浮動零點設置，可隨時調整零點 4.3.4 峰值保持及存儲，常值跟隨； 4.3.5 在有效速度范圍內，速度值任意設置； 4.3.6 橫梁移動過程中的速度快捷切換功能 4.3.7 靈活的數據查詢顯示功能； 4.3.8 過載停機、音頻報警保護功能； 4.3.9 試驗結束自動判斷功能； 4.3.10 極限位置保護等； 五、軟件介紹
