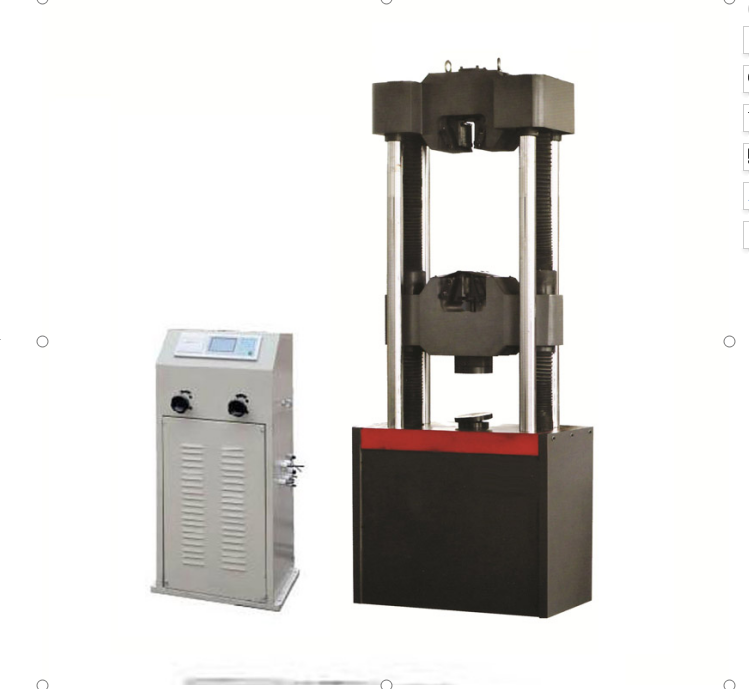

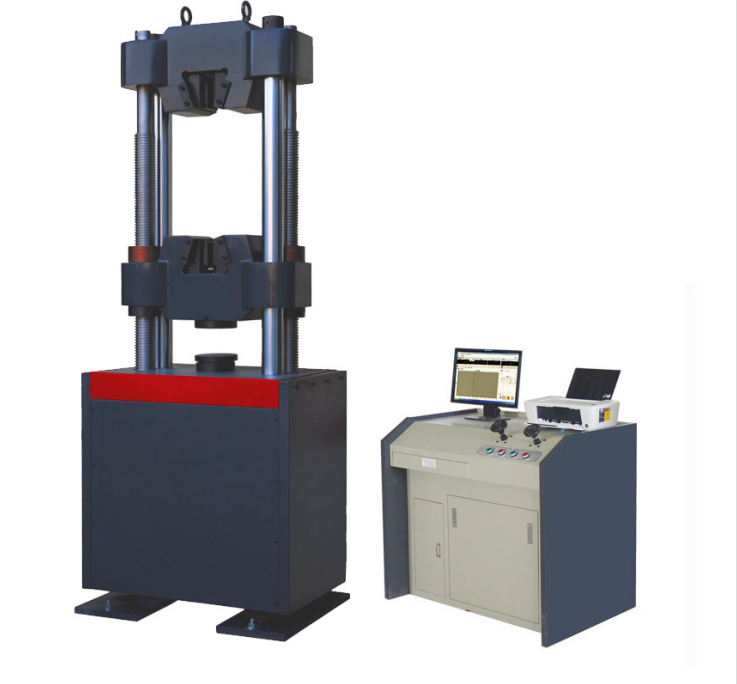

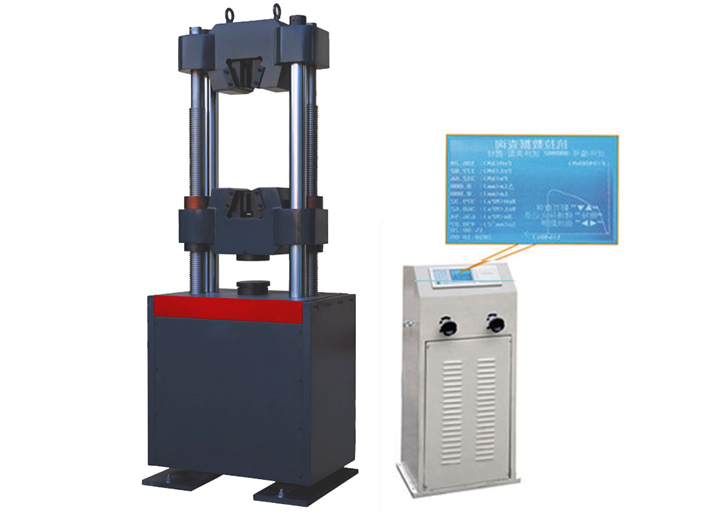

數顯式液壓拉力試驗機WES-600B

液晶數顯式液壓拉力試驗機WES-600B 技術方案書 一、簡介 主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測力儀表采用高清液晶顯示屏，實驗數據方便直觀。 傳動系統 下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。 三、 液壓系統 油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。 四、 測力系統 ?支持進行拉伸、壓縮、剪切、彎曲等試驗； ?手動調整送回油閥，操作簡潔靈活； ?支持試驗參數自定義； ?電子測力，液晶顯示試驗力時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力； ?查詢?cè)囼?yàn)結果靈活方便； ?配有微型打印機。、保護裝置 當試驗力超過試驗力的3%時，過載保護，油泵電機停機。 當活塞升起達到上極限位置時，限位保護，油泵電機停機。 當橫梁下降達到設定位置時，限位保護，減速機停機。 七、 主要性能技術指標 試驗力（kN） 600 試驗力測量范圍 4%-% 全程不分檔，等效3檔 試驗力示值相對誤差 ＜ 示值的±1% 拉伸試驗空間 600 壓縮空間 500 活塞行程 200 立柱間距 450 圓試樣夾持范圍 Φ13-Φ40 扁試樣夾持厚度 0-30 扁試樣夾持寬度 75 壓盤尺寸 φ160mm 彎曲支點兩點間距離 300 彎曲支滾寬度 140 夾緊方式 液壓自動夾緊 主機外形尺寸 750*600*2100 油源控制臺尺寸 600×500×1250 電機總功率（kW） 2 總重量 1800
