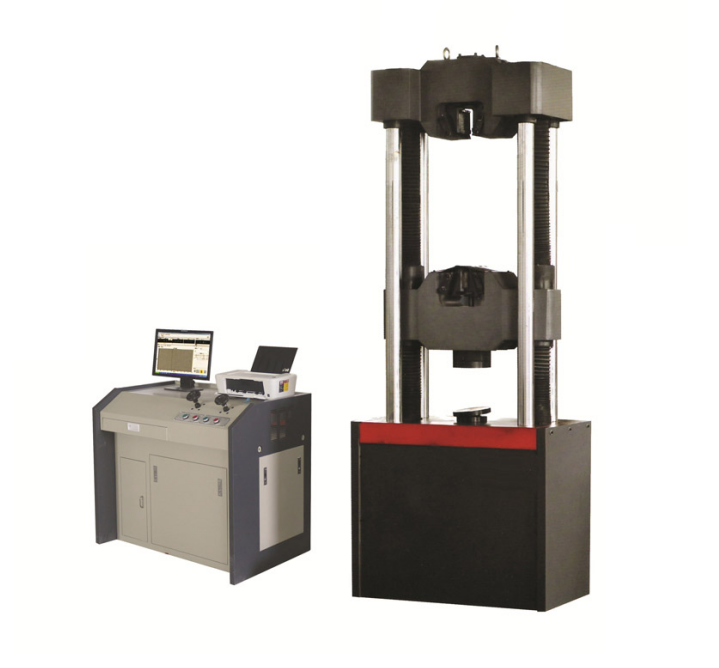

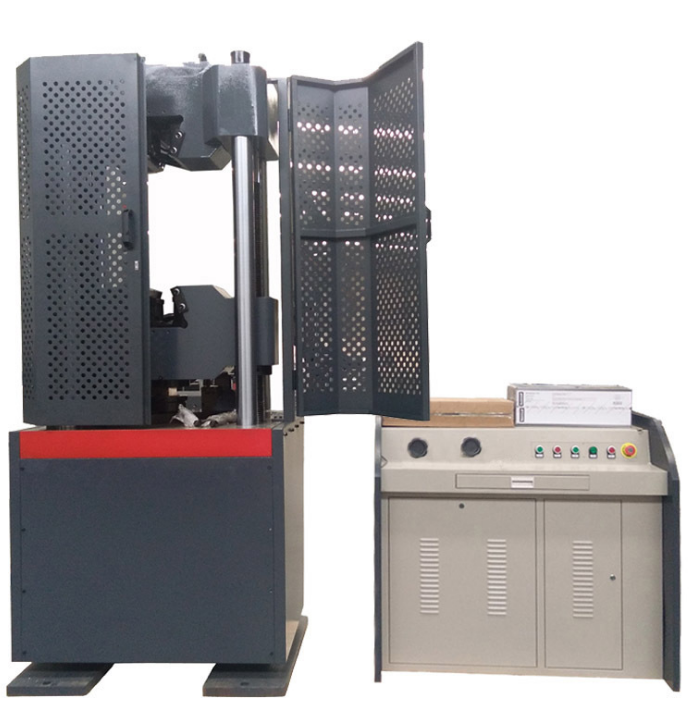

全自動電液伺服式液壓拉力試驗機WAW-1000D

WAW-1000D微機控制電液伺服式液壓拉力試驗機 技 術 方 案 書 一、簡介 主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合GB/T228.1-2010等其它金屬拉伸試驗標準要求。、 傳動系統 下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。 三、 液壓系統 油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。 四、 控制系統 ?支持進行拉伸、壓縮、剪切、彎曲等試驗； ?支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟； ?支持試驗參數自定義； ?采用開放式的EXCEL報表形式，支持用戶自定義報表格式； ?查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目； ?程序自帶強大試驗分析功能； ?程序支持分級管理兩級（管理員、試驗員）用戶管理權限；主要性能技術指標 試驗力（kN） 1000 試驗力測量范圍 2%-% 全程不分檔，等效4檔 試驗力示值相對誤差 ＜ 示值的±1% 試驗力分辨力 載荷1/300000 變形示值相對誤差 ＜ 示值的±1% 變形分辨力 變形量1/300000 拉伸試驗空間 600 壓縮空間 500 活塞行程 200 立柱間距 580 圓試樣夾持范圍 Φ6-Φ40 扁試樣夾持厚度 0-30 扁試樣夾持寬度 75 壓盤尺寸 φ160mm 彎曲支點兩點間距離 300 彎曲支滾寬度 140 夾緊方式 液壓夾緊 主機外形尺寸 900*710*2300 油源控制臺尺寸 1100*750*1000 電機總功率（kW） 2 總重量 2850
