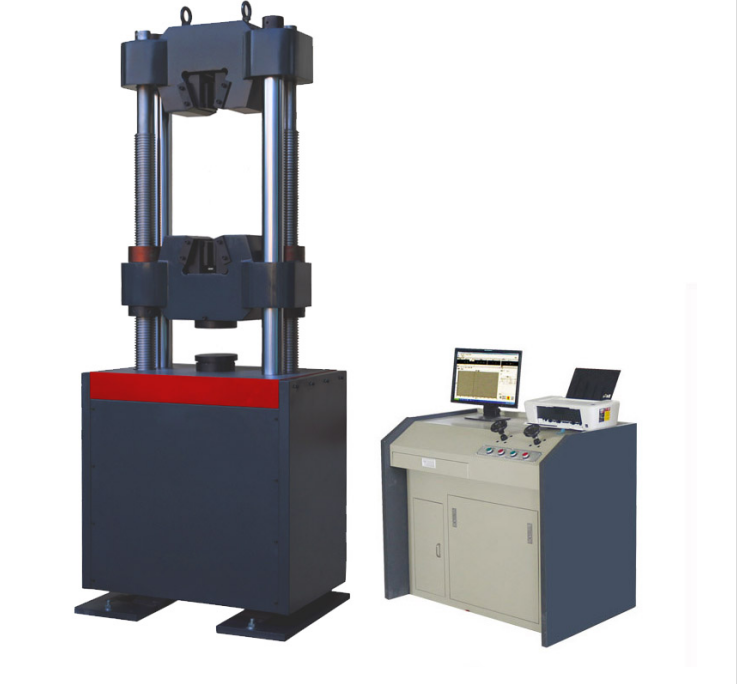

微機屏顯示液壓拉力試驗機WEW-600B

微機屏顯式液壓拉力試驗機WEW-600B 技術方案書 一、簡介 主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。數據測控系統采用高精度A/D轉換器，分別對力、位移、變形進行數據采集，具有測量精度高，可靠性好等特點，滿足GB、ISO、ASTM等標準對于金屬拉伸、壓縮、彎曲、剪切等試驗要求. 傳動系統 下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。 三、 液壓系統 油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。計算機通過傳感器采集分析數據，顯示時時數值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。 四、 控制系統 ?支持進行拉伸、壓縮、剪切、彎曲等試驗； ?手動調整送回油閥，操作簡潔靈活； ?支持試驗參數自定義； ?采用開放式的EXCEL報表形式，支持用戶自定義報表格式； ?查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目； ?程序自帶強大試驗分析功能； ?程序支持分級管理兩級（管理員、試驗員）用戶管理權限；、保護裝置 當試驗力超過試驗力的3%時，過載保護，油泵電機停機。 當活塞升起達到上極限位置時，限位保護，油泵電機停機。 當橫梁下降達到設定位置時，限位保護，減速機停機。 七、 主要性能技術指標 試驗力（kN） 600 試驗力測量范圍（kN） 4%-% 全程不分檔，等效4檔 試驗力示值相對誤差 ＜ 示值的±1% 試驗力分辨力 載荷1/300000 變形示值相對誤差 ＜ 示值的±1% 變形分辨力 變形量1/300000 拉伸試驗空間 650 壓縮空間 500 活塞行程 200 立柱間距 450 圓試樣夾持范圍 Φ6-Φ40 扁試樣夾持厚度 0-30 扁試樣夾持寬度 75 壓盤尺寸 Φ160 彎曲支點兩點間距離 300 彎曲支滾寬度 140 夾緊方式 液壓夾緊 主機外形尺寸 750*600*2250 油源控制臺尺寸 1100*750*1000 電機總功率（kW） 2 總重量 1900
