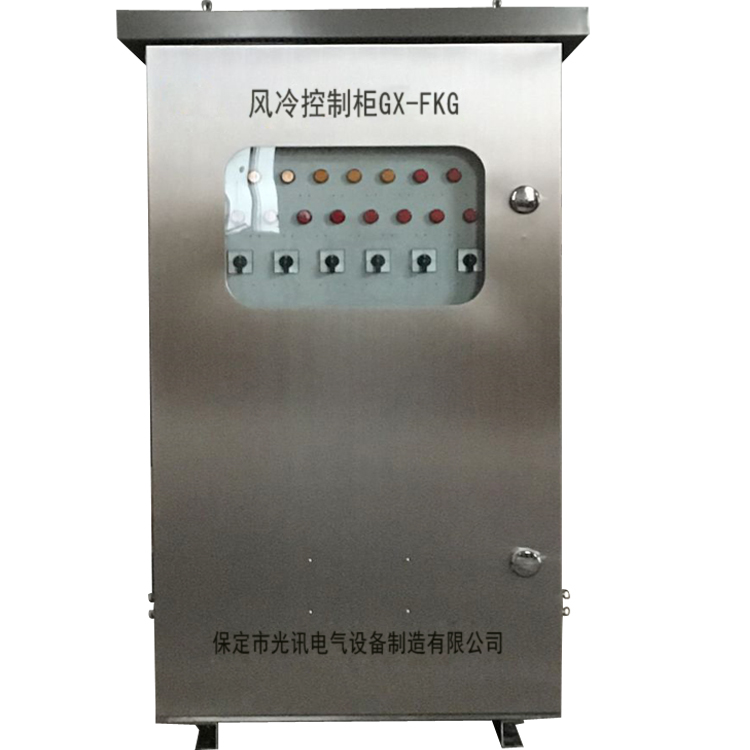

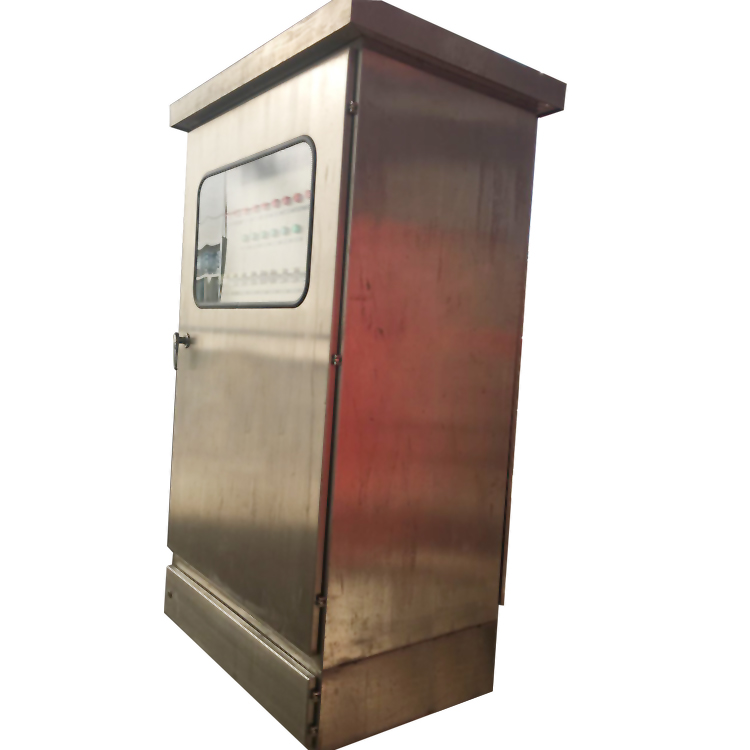

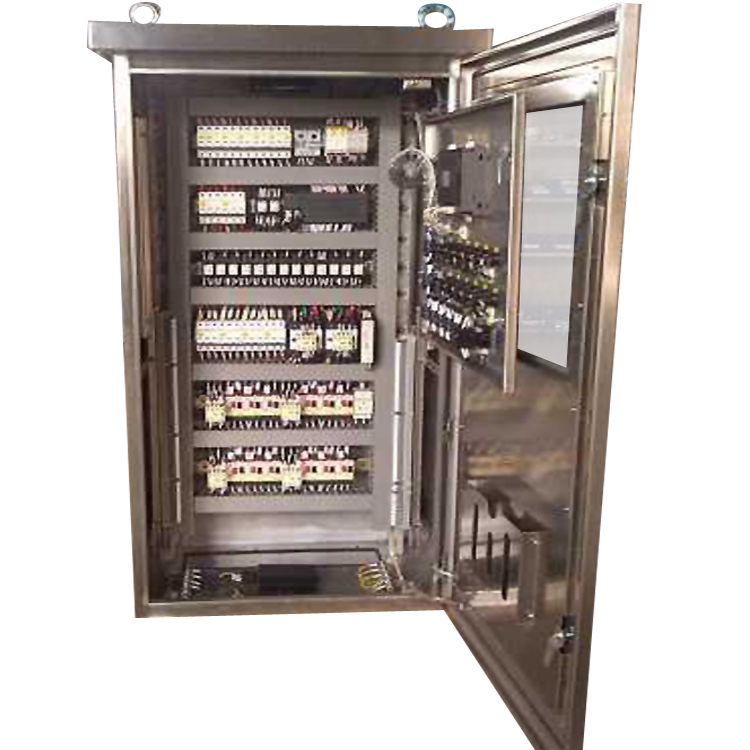

風冷控制柜 變壓器風冷智能控制柜 變壓器風冷控制柜 保定市光訊電氣設備制造有限公司 風冷控制柜GX-FKG

一、 產品概述 電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是一個十分重要的元件，它的安全運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮?，使變壓器各個部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明：在超越設計溫度情況下，溫度每升高6℃，變壓器的使用壽命就要減少一半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。 在110kv、220kv、500kv、1000kv的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。變壓器風冷智能控制柜就是針對著三種冷卻方式而設計的智能型控制柜。它可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現控制，達到節能和延長散熱器使用壽命的目的。 二、 使用環境條件 1、安裝地點：戶外、戶內 2、周圍環境溫度 ：+55℃ ：-40℃ 日溫差：25K 日照強度：0.1w/cm? 3、海拔高度：2000米以下 4、風速：35m/s 5、地震烈度：8度 水平加速度：0.3g 垂直加速度：0.15g 6、污穢等級：Ⅲ級（2.8kv/cm） 7、覆冰厚度：10mm 三、 技術參數 1、工作電源：三相四線交流雙路動力電源輸入 AC380V±15%；； 直流控制電源輸入DC220V±10%； 2、耐壓強度：≥AC2000V/1min； 3、絕緣性能：≥100MΩ； 4、 PLC工作溫度：工業級PLC→-5℃～+55℃；級PLC→-40℃～+85℃； 5、繼電器輸出：觸點容量→ AC220V/5A；隔離耐壓→ AC2000V； 6、通信接口：標準 RS485隔離串口；Modbus 通信協議； 7、保護功能：DC24V電源，輸出短路保護，故障自恢復； 8、 PLC抗電磁干擾性能：符合IEC255-22 標準規定； 9、溫濕度傳感器：凝露加熱自恢復；測溫精度：±0.3%；測濕精度：±2%； 溫度量程：-40℃～+120℃；濕度量程：0～RH。 四、 訂貨須知 1、 控制柜請注明微機型、電磁型。 2、 請?zhí)峁┳儔浩骼鋮s形式 3、 請?zhí)峁├鋮s器組數 4、 請?zhí)峁├鋮s風機個數及功率 5、 強油循環型需提供油泵個數及功率 6、 如需與遠方通訊請?zhí)峁┩ㄓ嵰?guī)約 7、 如需遠方控制請?zhí)峁┛刂平狱c及端子排圖 8、 如需控制請?zhí)峁囟群拓撦d的模擬量 9、 特殊工況控制可按照用戶特殊要求進行加工制作
