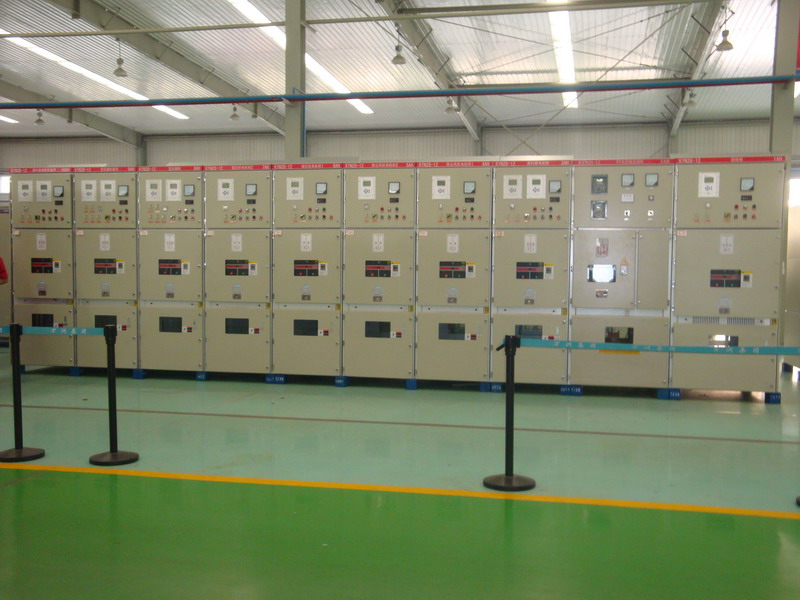

廠家高壓開關柜成套 KYN28-12型戶內交流金屬鎧裝高壓柜

一、概述 KYN28－12型戶內鎧裝移開式金屬封閉開關設備系額定電壓3～12kV三相交流50HZ單母線、單母線分段及雙母線系統的成套配電裝置。用于發電廠、電力系統和工礦企業變電所受電、配電及高壓電動機啟動等，實現對用電設備的控制、保護和監測。 該系列開關柜滿足GB3906-2020、IEC298等標準的要求，并且具有 “五防”閉鎖功能。本產品吸取了國內外同類產品的優點，結構緊湊、安全可靠、維修方便，是現代化電網配置與改造中的理想產品。 二、使用環境條件 1、環境溫度：-5℃ ～+40℃，24h內平均溫度不高于+35℃ 2、相對濕度：日平均值不大于95％，月平均值不大于90％； 3、海拔高度：不超過1000m； 4、地震烈度：不超過8度； 5、安裝地點：室內，無火災、危險化學腐蝕和無劇烈震動和沖擊。 注：若有特殊使用條件，請?jiān)谟嗀洉r(shí)與我公司聲明和協商。 三、主要技術參數 高壓開關柜主要技術參數 項 目 單位 數 據 額定電壓 kV 3，6，10 額定電流 A 630? 1250 1600 2000? 2500? 3150 額定頻率 Hz 50 額定短時耐受電流 kA 20? 25? 31.5? 40 額定峰值耐受電流 kA 50? 63? 80? 100 額定工頻耐受電壓 極間、極對地 kV 42/1min 斷口間 48/1min 額定雷電沖擊耐受電壓 極間、極對地 kV 75 斷口間 85 額定短路持續時間 s 4 防護等級 外殼IP4X? ，隔室間IP2X 真空斷路器主要技術參數 名 稱 單位 數據 額定電壓 kV 3，6，10 額定頻率 Hz 50 額定電流 A 630? 1250 1600 2000? 2500? 3150 額定短路開斷電流 kA 20? 25?? 31.5? 40 4s熱穩定電流 kA 20 ?25?? 31.5? 40 額定動穩定電流（峰值） kA 50 ? 63?? 80?? 100 額定工頻耐受電壓 極間、極對地 kV 42/1min 斷口間 kV 48/1min 額定雷電沖擊耐受電壓 極間、極對地 kV 75 斷口間 kV 85 額定短路持續時間 s 4 四、結構特點 開關柜由固定的柜體和可抽出部分（手車）兩部分組成。柜體外殼和各功能單元的隔板均采用敷鋁鋅板材質。開關柜的外殼防護等級達到IP4X，各隔室的防護等級為IP2X。 開關柜具有架空進出線、電纜進出線及左右聯絡的功能，可以根據用途將各方案的開關相排列組成能完成設計功能的配電裝置。 本開關柜的安裝與調試均可正面進行，可以靠墻安裝，以節省占地面積，減少投資。 柜體：開關柜的外殼和隔板均采用敷鋁鋅板經過CNC機床加工和折彎之后栓接而成，因此裝配好的開關柜能保證結構尺寸的統一性。敷鋁鋅板具有很強的抗腐蝕與作用，并且具有比同等鋼板高的機械強度。開關柜被隔板分成手車室、母線室、電纜室和繼電器儀表室，每一單元均獨立接地。開關柜的門均采用靜電噴塑工藝處理，使其表面具有抗撞擊、耐腐蝕、美觀等優點。 手車：手車根據用途可分為斷路器手車、電壓互感器手車、計量手車、隔離手車、站用變手車等，相同用途的手車具有互換性。手車在柜內有試驗／隔離位置和工作位置，每一個位置都設有聯鎖裝置，以保證手車處于以上兩位置時不能隨便移動。 斷路器手車室：斷路器隔離室內安裝了特定的軌道供手車移動。斷路器在試驗位置與工作位置之間移動時，隔離活門自動打開或關閉，保證操作人員不觸及帶電體。手車可在柜門關閉的情況下被操作，通過觀察窗可看到手車在柜內所處的位置，同時看到手車上的任何標志。從而保障了操作人員及維修人員的安全。 母線室：主母線從一個開關柜引至另一個開關柜通過分支小母線和靜觸頭盒固定，在穿越鄰柜側板時用母線套管固定。 電纜室：充裕的電纜室不但可以連接多根電纜，而且可安裝電流互感器、接地開關、避雷器等。 儀表室：繼電器室內可安裝控制、保護元件，計量、顯示儀表，帶電監測指示器等二次元件。 聯鎖裝置：開關柜具有安全可靠、滿足“五防”要求的聯鎖裝置，切實保障了操作人員及設備的安全： 接地裝置：在電纜室內，單獨設有TMY40×4的接地母線，此母線能貫穿相鄰各柜，與柜體良好接觸，確保運行操作人員觸及柜體的安全。 壓力釋放裝置：手車室、母線室和電纜室的上方均設有壓力釋放裝置，當斷路器或母線發生內部故障，產生電弧時，伴隨電弧的出現，開關柜內部氣壓升高，達到一定的壓力后，頂部裝置的壓力釋放金屬板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜安全。 五、性能優勢 我公司生產的KYN28－12型戶內鎧裝移開式金屬封閉開關設備具有如下技術性能優勢： 1、柜體采用敷鋁鋅板經CNC機床，使用多重折彎工藝加工之后栓接而成； 2、所有的操作均在柜門關閉狀態下進行，防護等級高，可防止雜物和蟲害侵入； 3、有效的“五防”閉鎖，防止誤操作； 4、可配用VS1及VD4型真空斷路器； 5、更換斷路器簡單，手車互換性好； 6、柜體可靠墻安裝、柜前維護，減少占地面積； 7、電纜室空間充裕、可連接多根電纜； 8、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕的發生。 六、訂貨須知 訂貨合同包含以下內容： 1、主接線方案編號及單線系統圖、柜體排列圖； 2、二次回路電氣原理圖、端子排列圖； 3、開關柜內的電器元件的型號、規格、數量； 4、主母線、分支母線的規格、材質； 5、備品、備件的名稱及數量； 6、我方柜體標準顏色為淺駝灰RAL7032，若有特殊要求，請?zhí)峁┥珮?biāo)； 7、若有其它特殊要求，可與我公司協商訂貨。
