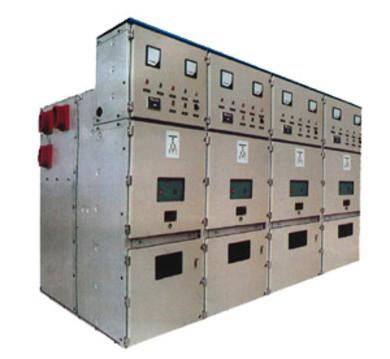

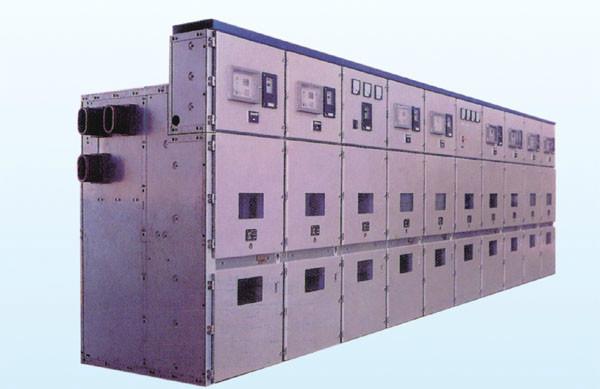

供應KYN28-12型鎧裝中置式金屬封閉開關柜

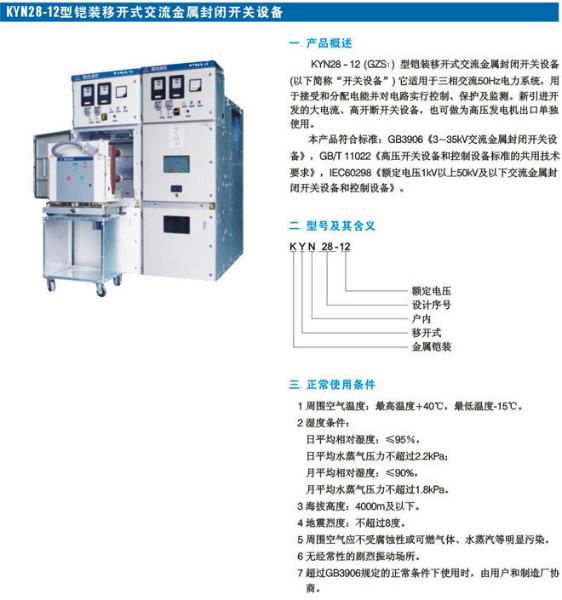

KYN28-12(Z)型鎧裝移開式交流金屬封閉開關設備

 一、概述

 KYN28-12型鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）它適用于三相交流50Hz,.3.6~12Kv

電力系統，用于接受和分配電能并對電路實行控制，保護及檢測。

■符合標準    GB3906（3～35kV交流金屬封閉開關設備）。GB/T11022（高壓開關設備和控制設備標準的共用技術要求），IEC60298（額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備），DL/T404（戶內交流高壓開關柜訂貨技術條件）。

■型號涵義

■正常使用條件

●周圍空氣溫度：溫度+40℃，溫度-15℃；

●濕度條件：日平均相對濕度：≤95％，日平均水蒸氣壓力不超過2.2kPa，月平均相對濕度：≤90％，月平均水蒸氣   壓力不超過1.8 kPa；

●海拔高度：3000m及以下；

●地震烈度：不超過8度；

●周圍空氣不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；

●無經常性的劇烈振動場所；

●在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠商協商。

■主要技術參數

■結構特點

●開關設備結構見圖1；

●完全金屬鎧裝，組裝式結構，組合方案廣；

●柜體選用進口的敷鋁鋅鋼板，經CNC機床加工，采用的多重折邊工藝，用拉鉚螺母、高強度螺栓   聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用型強；

●可配裝國產的VS1系列或進口VD4系列真空斷路器，適用性廣，可靠性高，實現長年免維護；

●手車設工作、實驗位置，各位置均有定位和顯示裝置，安全可靠；

●各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車不能進入；

●由運載車運送手車，操作輕便、靈活；

●電纜室可安裝多達9根單芯電纜；

●高可靠的連鎖裝置，完全滿足“五防”要求；

●各高壓室均有泄壓通道，確保人身安全；

●面門裝有觀察窗，可觀察室內元件工作狀態。

■外型尺寸

■訂貨須知   用戶應提供下列資料

a、主接線方案編號、單線系統圖、排列圖及平面布置圖；

b、二次原理圖、端子排列圖，若無端子排列圖時按制造廠家端子排編排。

c、開關柜內電器元件型號、規格、數量；

d、電氣設備匯總表；

e、需要母線橋時需提供跨距和高度尺寸；

f、開關柜使用在特殊環境時應在訂貨時提出；

g、需要其它或超過出附件供應時應提供種類和數量
