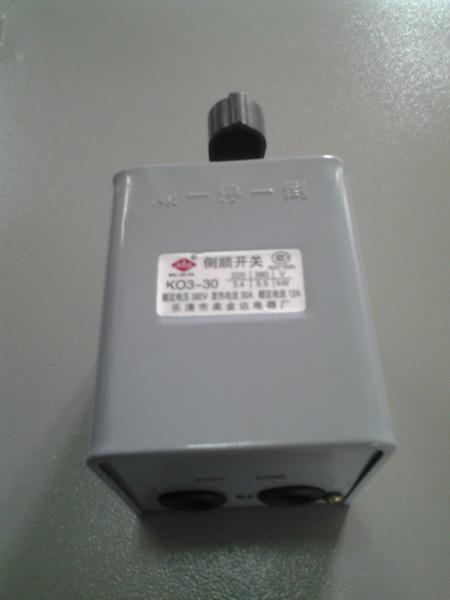

供應 倒順開關 正品批發

倒順開關

倒順開關也叫轉換開關。它的作用是連通、斷開電源或負載，可以使電機正轉或反轉，主要是給三相小功率電機做正反轉用的電氣元件，但不能作為自動化元件。

1概述

原理

三相電源提 供一個旋轉磁場，使三相電機轉動，因電源三相的接法不同，磁場可順時針或逆時針旋轉，為改變轉向，只需要將電動機電源的任意兩相相序進行改變即可完成。如 原來的相序是A、B、C，只需改變?yōu)?span>A、C、B或C、B、A。一般的倒順開關有兩排六個端子， 調相 通過中間觸頭換向接觸，達到換相目的

以三相電機倒順開關為例:設進線A.B.C三相,出線也是A-B-C,因ABC三相是各各相隔120度,連接成一個圓周,設這個圓周上的ABC是順時針的,連接到電機后,電機為順時針旋轉。

如在開關內將B.C切換一下,A照舊不動,使開關的出線成了A-C-B,那這個圓周上的ABC排列就成了逆時針的,連接到電機后,電機也為逆時針旋轉. 這個切換開關就是倒順開關。

如將它的把手往左扳,出線是A-B-C;

如將它的把手扳到中間,A-B-C全部斷開,處于關的狀態;

如將它的把手往右扳,出線是A-C-B,電機的轉動方向就與往左扳時相反.

2應用

倒順開關目前主要應用在設備需正、反 兩方向旋轉的場格，如：電動車、吊車、電梯、升降機等。

倒順開關有三個位置，中間一個是分開位置，往一邊撥動電機的運轉反向與另一邊反向相反，簡而言之就是控制電機的正反轉。

3分類

三相倒順開關

對于三相電機要實現電機的正反轉，就是通過調整輸入電機的三相交流電的相序就能實現電機反轉，因此，三相倒順開關就是通過改變輸出端兩根相線的位置，達到變換相序從而控制電機正反轉的目的。

單相倒順開關

單相電機的正反轉是通過控制轉子線圈的電壓提前角控制電機的正反轉，一般電機線圈中都串有一個電容，通過改變電容在電機線圈的串聯位置，達到控制電機正反轉的目的。

4使用條件

1 海拔高度：不超過2000m。
　　2 周圍空氣溫度-5℃ +40℃，24h內平均溫度不超過+35℃。
　　3 大氣條件：在+40℃時大氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最 低溫度不超過+25℃，該月的月平最均大相對濕度不超過90%，并考慮因溫度變化發生在產品上的凝露。
　　4 與垂直面的傾斜度不超過±5°。
　　5 在無危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃存在的地方。
　　6 在有防雨雪設備及沒有充滿水蒸汽的地方。
　　7 在無顯著搖動、沖擊和振動的地方。^[1]

9 由于倒順開關無失壓保護、無零位保護，根據《施工現場臨時用電安全技術規范》JGJ46-2005中的第9.1.5條：“正反轉控制裝置中的控制電器應采用接觸器、繼電器等自動控制電器，不得采用手動雙向轉換開關作為控制電器”^[2]，倒順開關不能用于建筑工程施工機械的控制。

5基本檢修

倒順開關由于長時間工作，會使觸頭磨損、彈簧疲勞，致使動觸頭與靜觸頭接觸不良。
（1）觸頭輕度磨損，可改變靜觸頭的弧度使動靜觸頭接觸良好，若磨損嚴重應更換新觸頭。
（2）倒順開關接線時，一定要將開關的結構搞，以免造成相間短路。

6安裝事項

1 電動機及倒順開關的外殼必須可靠接地，必須將接地線接到倒順開關的接地螺釘上，切忌接在開關的罩殼上
2 倒順開關的進出線切忌接錯，接線時，應看清開關線端標記，并使L1，L2，L3接電源，U/V/W接電動機，否則會造成兩相電源短路
3 倒順開關的操作順序要正確
4 倒順開關正反轉控制電路適用于小容量電動機的正反轉控制
