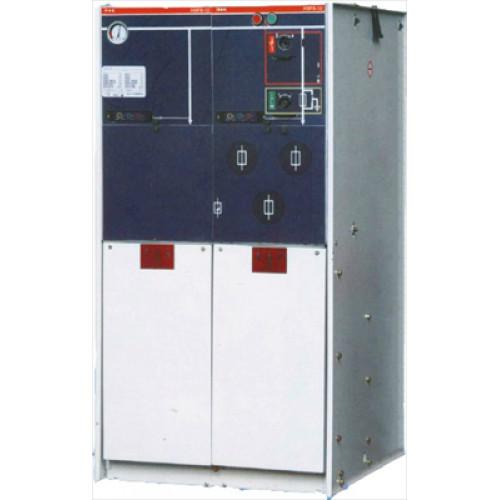

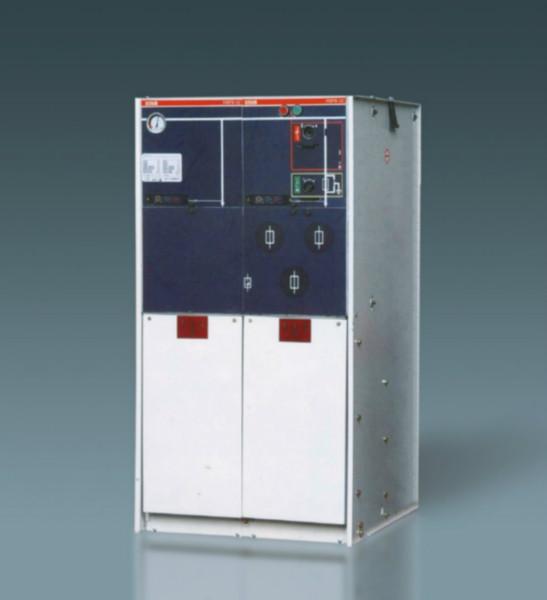

HSF6-12/24充氣式金屬封閉式開關設備

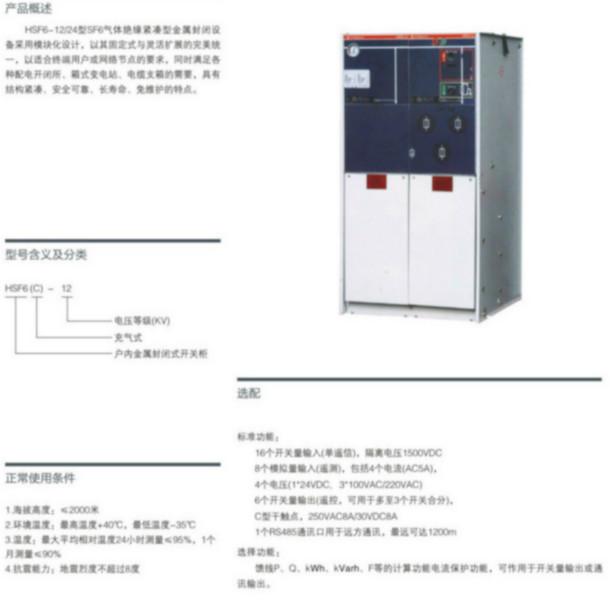

一、產品說明

HSF6-12/24型SF6氣體絕緣緊湊型金屬封閉設備采用模塊化設計，以其固定式與靈活擴展的統一，以適合終端用戶或網絡節點的要求，同時滿足各種配電開閉所、箱式變電站、電纜支箱的需要，具有結構緊湊安全可靠、長壽命、免維護的特點。

二、型號及其含義

三、使用條件

1、海拔高度：≤2000米

2、環境溫度：最向溫度+40℃，溫度-35℃

3、溫度：平均相對溫度24小時測量≤95%，1個月測量≤90%

4、抗震能力：地震烈度不超過8度

四、性能特點

1、HSF6氣體壓力20℃下為0.1bars（相對壓力）年泄漏率≤0.25%

2、年浸水試驗水下施加0.3 bars的壓力/24小時燃弧試驗有滅弧器20KA/1s  無滅弧器16 KA/1s

3、防護等級：HSF6氣室IP67，熔斷器筒IP76，開關柜外殼IP3X

4、母線：開關柜內母線400mm2Cu,開關柜接地母線160 mm2Cu-螺栓直徑：M10，氣室不銹鋼殼厚度3mm

五、遙控及監控單元

  配置了一體化的遙控、遙測、遙信自動化模塊的XMCK8-12型充氣式實現了環網開關設備智能化應用。利用通訊將各單元與上級調度中心連接，可實現配點系統合自動化。配網自動化使調度運行人員可以足不出戶了解整個配網的運行情況，迅速實現故障定位，自動或人為實現故障的隔離和網絡的重構，從而大大縮短停電面積和時間，減小故障造成的損失。此外，還可以方便地進行負荷監控與調配，有利于網絡的合理利用。

   與開關柜相配的是配網的自動化系統。該系統為開放式設計，包括了子戰和自動化終端模塊兩部分。自動化終端為分布式模塊化設計，具有很高的可靠性。同時，其緊湊的外形便于安裝于緊湊型開關設備中。
