生產銷售GZDZ-06直流屏

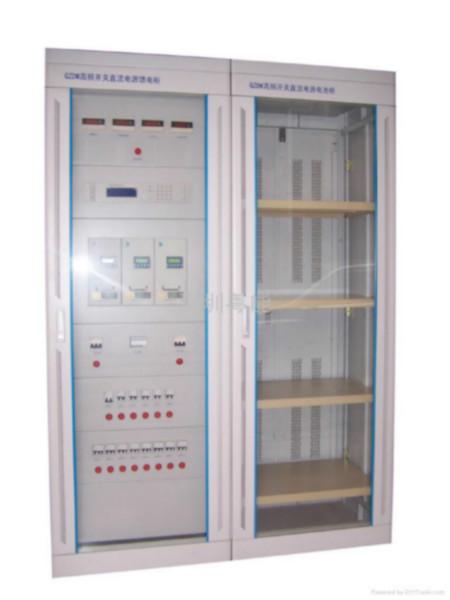

GZDZ-06直流屏

一、產品說明

智能直流電源屏設計參照了電力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相關技術標準制作，能可靠滿足輸配電系統正常或非正常狀態下的直流控制電源和高低壓開關分合閘的供電需求。它廣泛適用于500KV以下的變配電站和60萬KW以下發電廠的直流操作電源需求。 作為高莊斷路器直流操作機構的分合閘電源及控制回路、繼電保護、信號回路、事故照明的直流電源。

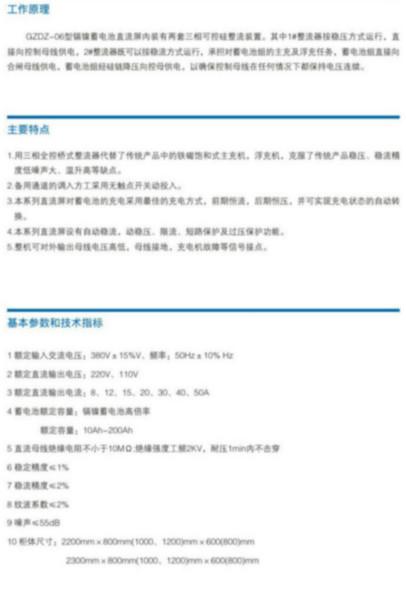

二、工作原理

本產品是*鎳蓄電池直流屏內裝有兩套三相可控硅整流裝置。其中1＃整流器按穩壓方式運行，直接向控制母線供電，2＃整流器既可以按穩流方式運行，承擔對蓄電池組的主充及浮充任務，蓄電池組直接向合閘母線供電，蓄電池組經硅鏈降壓向控母供電，以確?？刂颇妇€在任何情況下都保持電壓連續。

三、主要特點

1、用三相全控橋式整流器代替了傳統產品中的鐵磁飽和式主充機，浮充機，克服了傳統產品穩壓、穩流精度低噪聲大、溫升高等缺點。

2、備用通道的調入方工采用無觸點開關動投入。

3、本系列直流屏對蓄電池的充電采用的充電方式，前期恒流，后期恒壓，并可實現充電狀態的自動轉換。

4、本系列直流屏設有自動穩流，動穩壓、限流、短路保護及過壓保護功能。

5、整機可對外輸出母線電壓高低，母線接地，充電機故障等信號接點。

四、技術指標

4.1 三相交流輸入電壓380V（+15%，-10%），頻率50 HZ。

4.2 控制母線直流輸出電壓：220V。

4.3 控制母線直流輸出電流額定值：14A。

4.4 免維護全密封鉛酸蓄電池的電池容量額定值：65。

4.5 直流屏在0.5秒內瞬時輸出電流值2C： 130A。

4.6 控制母線電壓穩定度 ≤±2%。

4.7 控制母線電壓紋波系數 ≤±0.1%。

4.8 恒流精度 ≤±0.5%。

4.9 合閘母線電壓 ≤+15%，-10%。

4.10 限流輸出電流(A)：1.2IN。

4.11 效率 ≥90%。

4.12 功率因數 ＞0.92。

4.13 響應速度：0.2ms。

4.14 整機噪聲 ≤50dB。

4.15 均流方式：自動均流。

4.16 諧波：無干擾。

4.17直流屏安裝尺寸：2200*800（1000、1200）*600（800）

                    2300*800（1000、1200）*600（800）

4.18柜體結構: 前玻璃門,后百頁窗雙開門

五、訂貨需知

l 必需了解設備應用場所及用途；

l訂貨時提出設備名稱、型號、規格或系統參數要求；

l用戶對設備有特殊使用環境及其它技術要求時，請?jiān)谟嗀洉r(shí)詳細注明；

l其它沒盡事宜，以訂貨合同為準！如定貨合同沒有明確的事宜，以制造廠家的相關的技術文件為準！
