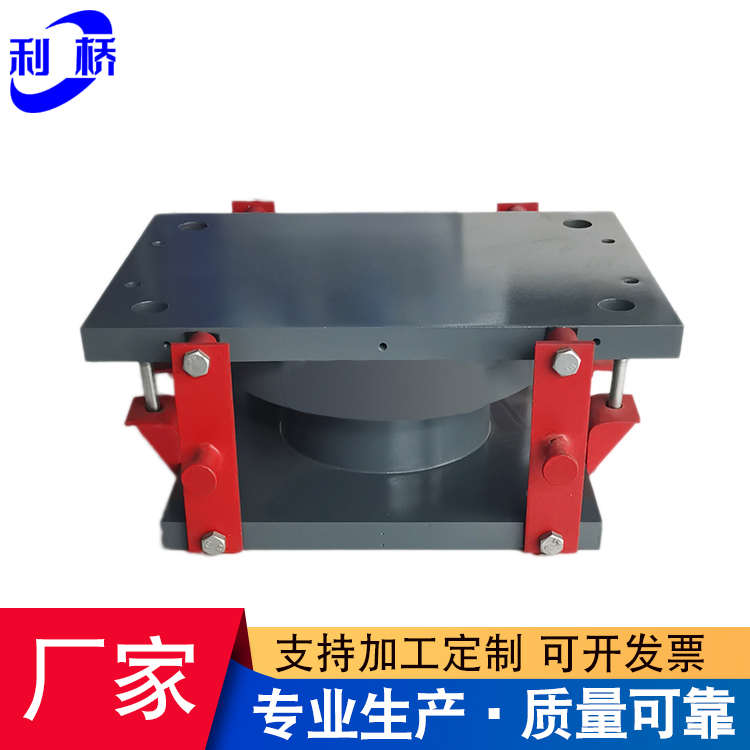

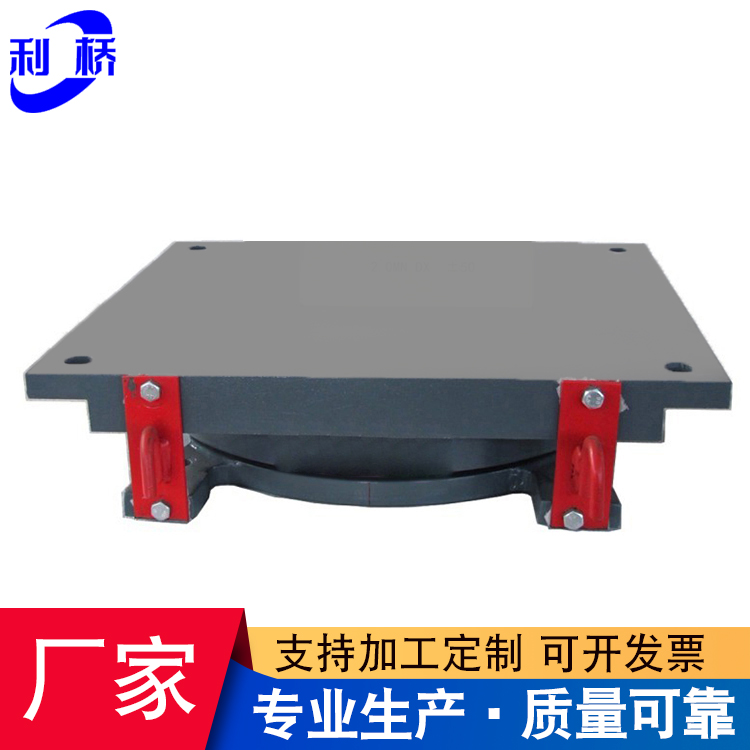

JQZ軌道交通橋梁減震球型鋼支座 鋼連廊水平位移滑動球形鉸支座

JQZ球型支座產品介紹

　　依據現行行業標準，同時參照并滿足歐洲標準及相關行業規范(雙標準、多規范)研發的橋梁標準構件系列產品，為中華人民共和國交通運輸行業標準，適用于各類公路、市政及軌道交通橋梁。

JQZ球型鋼支座通過對材料的選用和結構的優化設計，大大提升了支座的承載能力，改善了支座的轉動性能和滑動性能，延長了支座的使用壽命，并且減小了支座的結構尺寸，減輕了重量，降低了成本，同時安裝施工方便、更換維護容易。

　　結構新穎:獨特的轉動條結構提升了支座的轉動及受力性能;包覆不銹鋼的球冠轉動面提升了支座的轉動性能。

　　材質優良:耐磨材料采用改性超高分子量聚乙烯，提升了支座的耐磨性能、滑動性能和使用壽命;材料的采用提高了設計面壓，減小了支座的尺寸，減輕了重量，降低了工程造價。

　　安裝方便:附屬構件靈活設計，采用套筒及錨固螺栓與墩、梁連接，安裝方便、維護容易。

本系列支座根據設計需求，豎向承載力分為33個等級:

　　1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、4.5MN、5.0MN、5.5MN、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0MN、17.5MN、20.0MN、22.5MN、25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、50.0MN、55.0MN、60.0MN、65.0MN、70.0MN。
