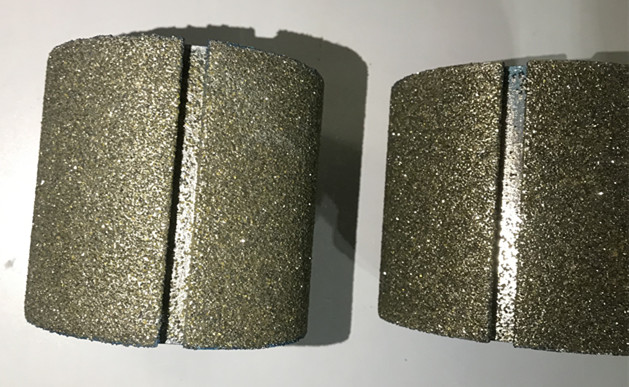

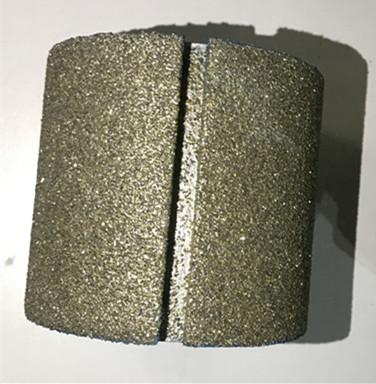

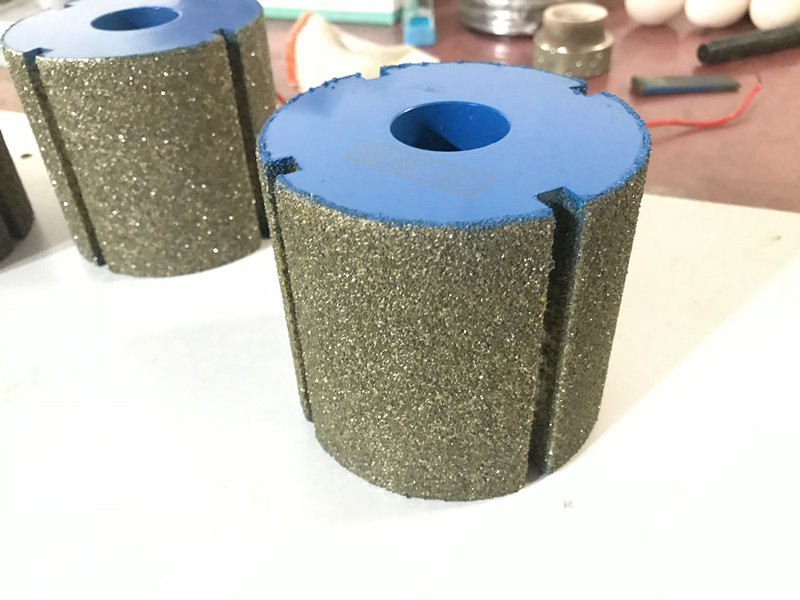

金剛石砂輪圓柱 金剛石砂輪圓柱砂輪

金剛石砂輪電鍍原理的基本說明： （1）電鍍金剛石砂輪是用電化學(xué)法制作的常用金剛石工具，電鍍金剛石砂輪工作層含有金剛石磨粒，金剛石/磨料被金屬結(jié)合劑粘結(jié)在基體上。那個(gè)，電鍍金剛石砂輪的電鍍原理是怎么樣的呢？電鍍金剛石砂輪的電鍍其實(shí)是一種電解化學(xué)原理的過程，它是采用了電的陰陽極的方法，通過化學(xué)成分分解成陰陽離子，在電的作用下，將離子固定在某些產(chǎn)品上，從而新形成一層物質(zhì)。這種方法被運(yùn)用到了砂輪上，初期的砂輪主要是金屬合金類的砂輪，通過燒結(jié)方式進(jìn)行制造砂輪，金屬是容易導(dǎo)電的，非常適合此原理的制造，從而電鍍方法就成為了制造砂輪的另一種新的方法。它基本原理就是金屬合金的基體上利用電解原理將磨料鍍到基體上面去。電鍍工藝生產(chǎn)的砂輪質(zhì)量高，生產(chǎn)效率高，成本低廉，由于具有這些優(yōu)勢，它在金剛砂輪行業(yè)中得到廣泛利用。 注意事項(xiàng) (2) 金剛石的粒度較被修整砂輪的粒度應(yīng)粗一號,還要選擇金剛石顆粒尺寸接近一致,顆粒形狀近似球形,常用粒度為36 # ～100 # 。 3) 通常采用滾輪與砂輪接觸點(diǎn)處線速度方向同向、滾輪線速度與砂輪線速度之比( qd 值) 取+ 0. 3～ + 0. 7 較好,不得超過+ 1;修整時(shí)滾輪切入量以砂輪每轉(zhuǎn)切入0. 5～1 μm 為宜,每次修整砂輪的總量應(yīng)為0. 02～0. 04 mm;光修時(shí)間盡量壓縮。 (4) 金剛石滾輪的制造誤差應(yīng)小于工件公差的1/ 2 左右,滾輪孔與安裝軸承的配合間隙為2～4 μm。 (5) 可采用天然或人造金剛石,人造金剛石必須采用高強(qiáng)度等級鉆石,如磨鋼金剛石SCD或高強(qiáng)度金剛石SMD。 (6) 滾輪制造時(shí),一般精度的滾輪可用外鍍法和燒結(jié)法,高精度和復(fù)雜型面滾輪應(yīng)用內(nèi)鍍法制造,同時(shí)進(jìn)行磨削修整。 (7) 金剛石滾輪修整砂輪時(shí)必須遵守快進(jìn)(不能碰上砂輪) →慢進(jìn)(按需要的切入速度進(jìn)給) →光修→退出的動(dòng)作程序,不得錯(cuò)步,否則滾輪壽命難以保證 （8）金剛石滾輪的工作原理是：通過安裝在磨床的修整裝置上，金剛石滾輪修整普通陶瓷砂輪或CBN砂輪，砂輪成型后再磨削零件，從而將金剛石滾輪的外形輪廓及精度、尺寸通過砂輪復(fù)制到被加工的零件表面。其特點(diǎn)是機(jī)床操作簡單，對操作工人的技術(shù)要求不高，加工的產(chǎn)品精度一致性好，質(zhì)量穩(wěn)定，能顯著提高生產(chǎn)效率和產(chǎn)品質(zhì)量，降低制造成本，容易實(shí)現(xiàn)磨削加工自動(dòng)化。與傳統(tǒng)的單點(diǎn)金剛石筆修整相比，生產(chǎn)效率大幅度提高，且加工出的零件表面質(zhì)量和精度更高，特別適合高精度、大批量生產(chǎn)中。
