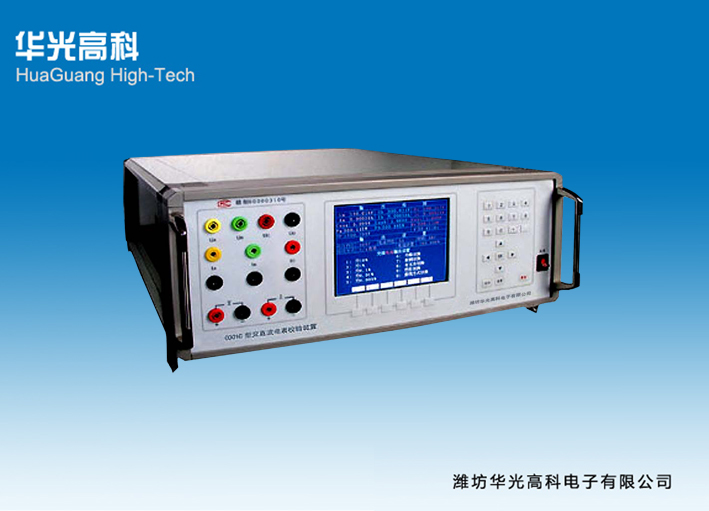

交直流電表校驗裝置HG5080C 電話咨詢方便快捷 山東生產廠家可全國發貨

HG5080C,交直流電表校驗裝置,電度表校驗儀,多功能校驗儀,電能表校驗儀,功率表校驗儀,三相交直流標準源,三相標準源,三相標準功率源
A：產品概述
      華光高科HG5080C交直流電表校驗裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 307-2006等的要求而設計的三相0.05級表源一體化裝置。本裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流collector；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。HG5080C裝置具有精度高、工作穩定可靠、操作方便靈活等特點。
B：主要功能及特點
   1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。
   2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
   3 功放的工作頻帶為40H_Z～1kH_Z，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。
   4 設有RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
   5 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。
   6 可按電能表檢測負荷點或自選點進行電能表校驗。
C：主要技術指標
   1  交流電壓量程　　50V、100V、200V、400V、800V  　  MAX輸出容量　20VA；
   2  交流電流量程　　0.5安、1A 、2.5安、5安、10A、20A　　MAX輸出容量　20VA；
   3  交流電壓、電流調節范圍0～120% FS（800V量程0～105% FS），調節細度 5×10^-5；
   4  工頻交流電壓、電流準確度       0.05% FS；
   5  有功功率（50V～400V）準確度    0.05% FS；
   6  無功功率（50V～400V）準確度    0.1% FS；
   7  電流對同名相電壓的相位準確度　 0.05⁰；
   8  頻　率　　調節范圍 45～65H_Z，   調節細度 0.001H_Z，調定值準確度 5×10^-5；
   9  相　位　　調節范圍0～359.99⁰，  調節細度 0.01⁰；
   10 交流電壓、電流輸出波形失真度　　  ≤0.3%；
   11 交流電壓、電流及功率輸出穩定度　  ≤0.01% FS /60s；
   12 諧波2～31次，幅度0～20%，各次諧波相位細度0.01⁰·N（N為諧波次數）；
   13 直流電壓量程 75mV、75V、150V、300V、500V、1000V   MAX輸出容量20W；
   14 直流電流量程　0.5安、1A、2.5安、5安、10A、20A        MAX輸出容量20W；
   15 直流電壓、電流調節范圍0～120% FS（1000V量程0～105% FS），調節細度5×10^-5；
   16 直流電壓、電流輸出穩定度≤0.01% FS /60s（峰－峰值）；
   17 直流電壓調定值準確度　　　　　　     　0.05% FS；
   18 直流電流調定值準確度　　　　　       　0.1% FS；
   19 直流75mV輸出（負載≥5Ω）準確度        0.1% FS；
   20 電能表測量（50V～400V）綜合誤差        0.05% （脈沖輸出：三相額定值=6Hz）；
   21 工作電源　 單相220V±10%，　 50H_Z±5%；
   22 使用環境　 溫度20⁰C±10⁰C，　相對濕度≤85%RH；
   23 體積重量　 約460×430×185mm³，　20kg（豪華型機箱24kg）。
