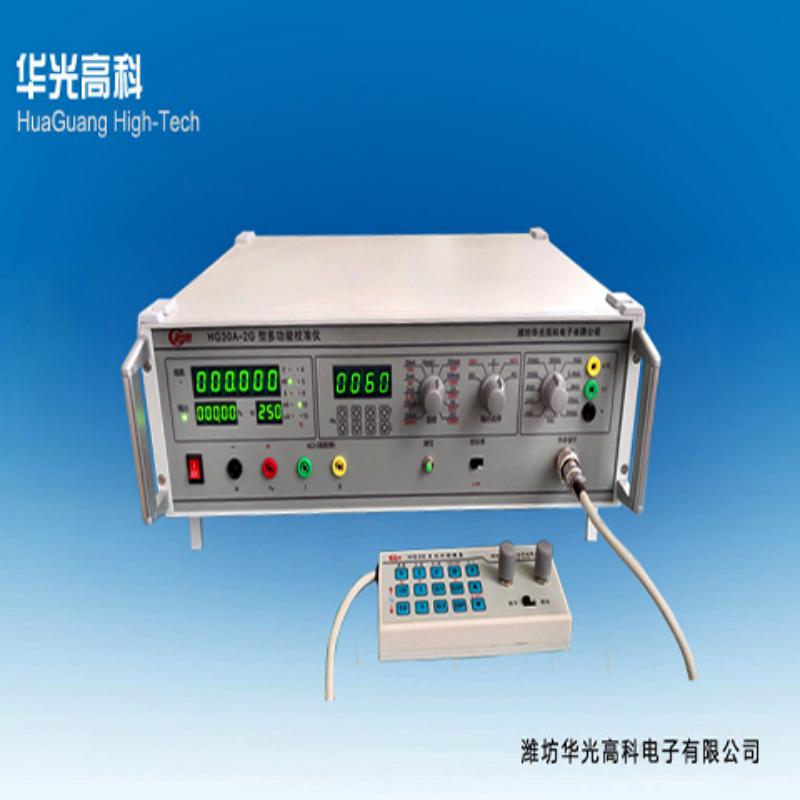

HG30A-2G型數字交直流標準源

一、 用途、特點： HG30A-2G型多功能校準儀是智能化交、直流標準電壓、電流、頻率校準儀（其中交流輸出為真有效值顯示）。儀器設有四個顯示窗口，可同時顯示輸出實際值、百分比、被檢表滿度值和輸出頻率?？筛鶕?jù)被檢表滿度值設置儀器的輸出量程，并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤（按鍵）控制或電位器控制。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.2級以下指針式交、直流電壓、電流表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級電流、電壓表。 二、 主要功能： 1 、5 1/2位LED數字顯示輸出量 ，按實際值和百分比兩種方式同時顯示。 2 、采用鍵盤控制輸出量的增減。鍵盤控制量分為/N、10%/N、1%/N、0.1%/N（N為4、5、6、10、15）。 3 、外控調節器可以離機控制輸出量的增減，調節器上有鍵盤和電位器兩種配置，任意轉換。 4 、交、直流電壓輸出范圍為0～1000V。 5 、交、直流電流輸出范圍為0～20A。 6 、交流提供任意輸出頻率：四位LED顯示，40Hz-1200Hz連續可調，采用數字技術保證頻率的準確度和穩定性。 7 、輸出超載能自動保護，手動復位。 8 、交流輸出時自動選擇60Hz頻率。直流輸出時自動選擇1000HZ 9 、鉗形表測量：配用本廠標準線圈，可測量0～1000A電流，誤差±0.3%。 三、 技術性能： 1 、穩定性： AC﹤滿量程的0.02%/5分鐘 DC﹤滿量程的0.01%/5分鐘 作精密測量時儀器需預熱兩小時。 2 、交流失真度： ﹤0.5% 3 、直流紋波系數：﹤0.05%（額定輸出時） 4 、輸出頻率準確度：40Hz-1200Hz﹤0.1% 5 、輸出電壓、電流以及中值電阻的范圍及準確度見（附表1） （23℃±2℃，輸出值大于10%量程） 輸出項目 輸出范圍 額定輸出 輸出 準 確 度 交 直 流 電 壓 0～250mV 10mA 30mA 基本誤差：（50Hz-500Hz） DC：±（0.02%讀數+0.03%量程） AC：±（0.02%讀數+0.03%量程） 交流電壓100mV以下、電流2mA以下不考核精度 (500Hz-1200Hz) AC電流附加誤差： ±0.2%量程 AC電壓附加誤差： ±0.2%量程 0～2.5V 20mA 60mA 0～5V～10V～25V 40mA 100mA 0～250V～500V 20mA 60mA 0～1000V 10mA 30mA 交 直 流 電 流 0～100mA～500uA～2mA～5mA～20mA～50mA DC:3V AC:36V 0～200mA～500mA DC:3V AC:12V 0～2A～5A～20A 2V 中值電阻 10、24、50、100、240、500（Ω）1、2.4、5、10、24（kΩ） 另加×1000、×1倍率檔位（即10kΩ～24MΩ） 0.25W ±0.2%+20mΩ 注：（1）工作環境溫度超過23℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 （2）20A/1000V: 500Hz-1200Hz誤差為±（0.15%讀數+0.2%量程） 6 、電源指標：交流電源電壓220V±10%，頻率50Hz±1Hz； 7 、工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80% 8 、工作時間： 連續 9 、外形尺寸：135×460×420mm3 10 、重量 ：約16kg
