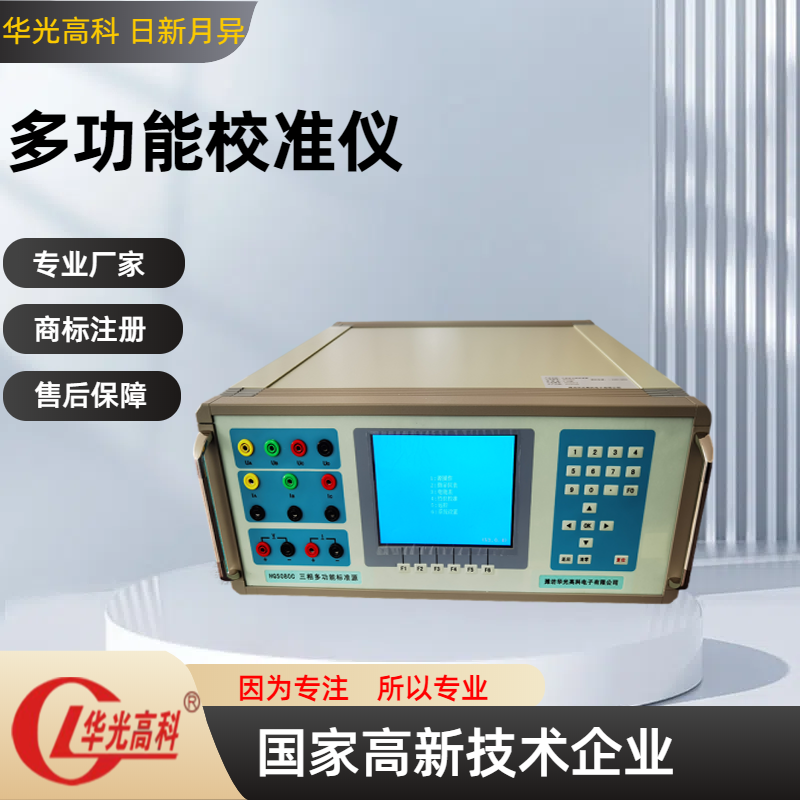

HG5080C三相表源一體化裝置

1 概述 本裝置是按照J(rèn)JG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 596-2012、JJG 307-2006的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。 裝置具有精度高、工作穩定可靠、操作方便靈活等特點。 2 主要功能及特點 2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。 2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。 2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。 2．4 設有USB通訊接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。 2．5 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。 2．6 可按電能表檢測負荷點或自選點進行電能表校驗。 3 主要技術指標 3．1 交流電壓量程　　50V、100V、200V、400V、600V 　 輸出容量　20VA； 3．2 交流電流量程　　0.5A、1A、2.5A、5A、10A、20A　　 輸出容量　20VA； 3．3 交流電壓、電流調節范圍 0～130% FS， 調節細度 5×10-5； 3．4 工頻交流電壓、電流準確度 0.05% FS； 3．5 有功功率（50V～400V）準確度 0.05% FS； 3．6 無功功率（50V～400V）準確度 0.1% FS； 3．7 電流對同名相電壓的相位準確度　 0.050； 3．8 頻　率　　調節范圍 45～65Hz， 調節細度 0.001Hz，調定值準確度0.01Hz； 3．9 相　位　　調節范圍0～359.990， 調節細度 0.010； 功率因數 調節范圍0～±1， 調節細度 0.0001；調定值準確度0.0005； 3．10 交流電壓、電流輸出波形失真度　　 ≤0.3%； 3．11 交流電壓、電流及功率輸出穩定度　 ≤0.02% FS /60s； 3．12 諧波2～31次，幅度0～40%，各次諧波相位細度0.010?N（N為諧波次數）； 3．13 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W； 3．14 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W； 3．15 直流電壓、電流調節范圍0～120% FS（1000V量程0～105% FS），調節細度5×10-5； 3．16 直流電壓、電流輸出穩定度　 ≤0.02% FS /60s（峰－峰值）； 3．17 直流電壓調定值準確度　　　　　　 　0.05% FS； 3．18 直流電流調定值準確度　　　　　 　0.1% FS； 3．19 直流75mV輸出（負載≥5Ω）準確度 0.1% FS； 3．20 電能表測量（50V～400V）綜合誤差 0.05% （脈沖輸出：三相額定值=6Hz）； 3．21工作電源　 單相220V±10%，　50Hz±5%； 3．22使用環境　 溫度200C±100C，　相對濕度≤85%RH； 3．23體積重量　 約460×460×175mm3，　20kg（豪華型機箱24kg）。
