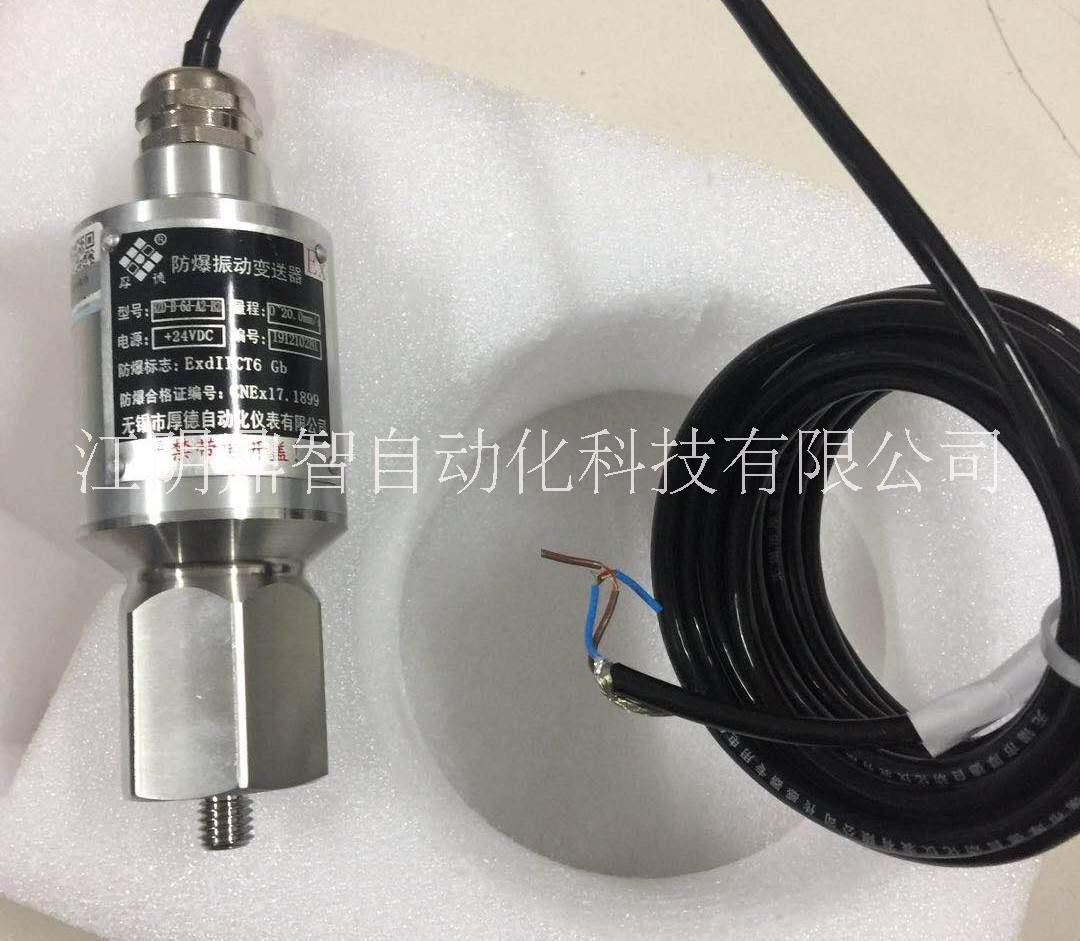

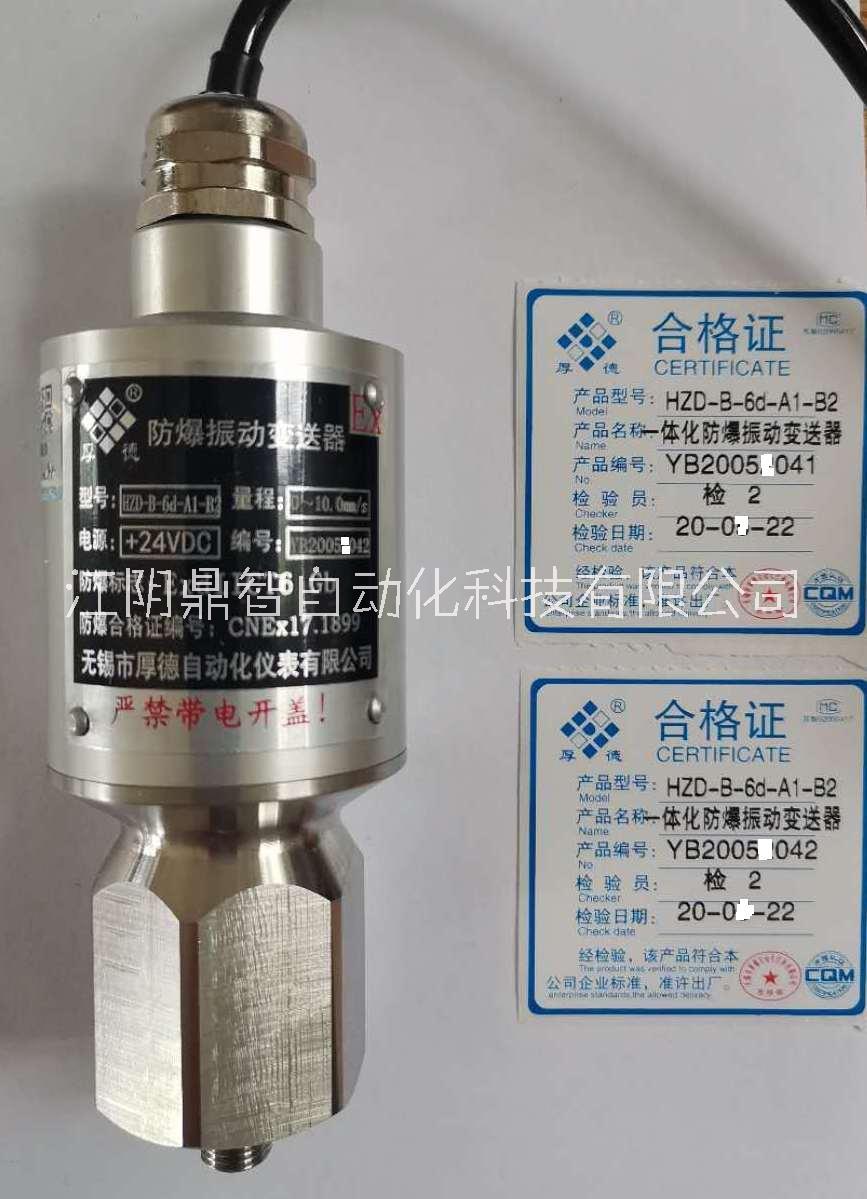

無錫厚德HZD-B-6d型一體化防爆振動變送器

概述：

 無錫厚德HZD-B-6d型一體化防爆振動變送器將壓電式加速度傳感器、測量電路集成在一起，實現了傳統的“傳感器十監測儀表”模式的振動測量系統的功能，適合于構建經濟型高度振動測量系統，該變送器可直接連接DCS、PLC或其它系統，是風機水泵等工廠設備振動測量的理想選擇。

無錫厚德HZD-B-6d型一體化防爆振動變送器根據GB3836.1-2010、GB3836.2-2010防爆標準將變送器制成防爆結構，經授權的質量監督檢驗部門檢驗合格，其標志為 ExdllC T6 GB 。本變送器應用于存在IIA、IIB、IIC類，T1-T6組可燃性氣體、蒸汽與空氣混合形成的爆危險1區、2區場所。

無錫厚德HZD-B-6d型一體化防爆振動變送器技術參數：

供電電源：24VDC±10%

防爆標志：ExdllCT6 Gb

防護等級：IP65

輸入信號：取內置壓電加速度傳感器或速度傳感器的信號

頻    響：1～1000Hz（壓電式傳感器）；5～300Hz（速度傳感器）

量程范圍：50.0 mm/s（烈度，真有效值）

輸    出：4～20mA，無源

輸出負載:≤500Ω

外形尺寸：Φ48.5×140mm

螺栓尺寸：M12×1.5mm(可定制）

電纜接口：接口螺紋M20×1.5

無錫厚德HZD-B-6d型一體化防爆振動變送器訂貨代號：

HZD-B-6d-A□-B□

選型說明：

量程范圍 A□：

1 — 0～100μm                  4 — 0～10 mm/s

2 — 0～200μm (*)              5 — 0～20 mm/s (*)

3 — 0～500μm                  6 — 0～50 mm/s

傳感器類型B□：

1*—壓電加速度傳感器；          2—振動速度傳感器

無錫厚德HZD-B-6d型一體化防爆振動變送器選型舉例：

HZD-B-6d-A1-B1；HZD-B-6d-A1-B2；HZD-B-6d-A1-B3；

HZD-B-6d-A2-B1；HZD-B-6d-A2-B2；HZD-B-6d-A2-B3；

HZD-B-6d-A25-B2；HZD-B-6d-A30-B2；
