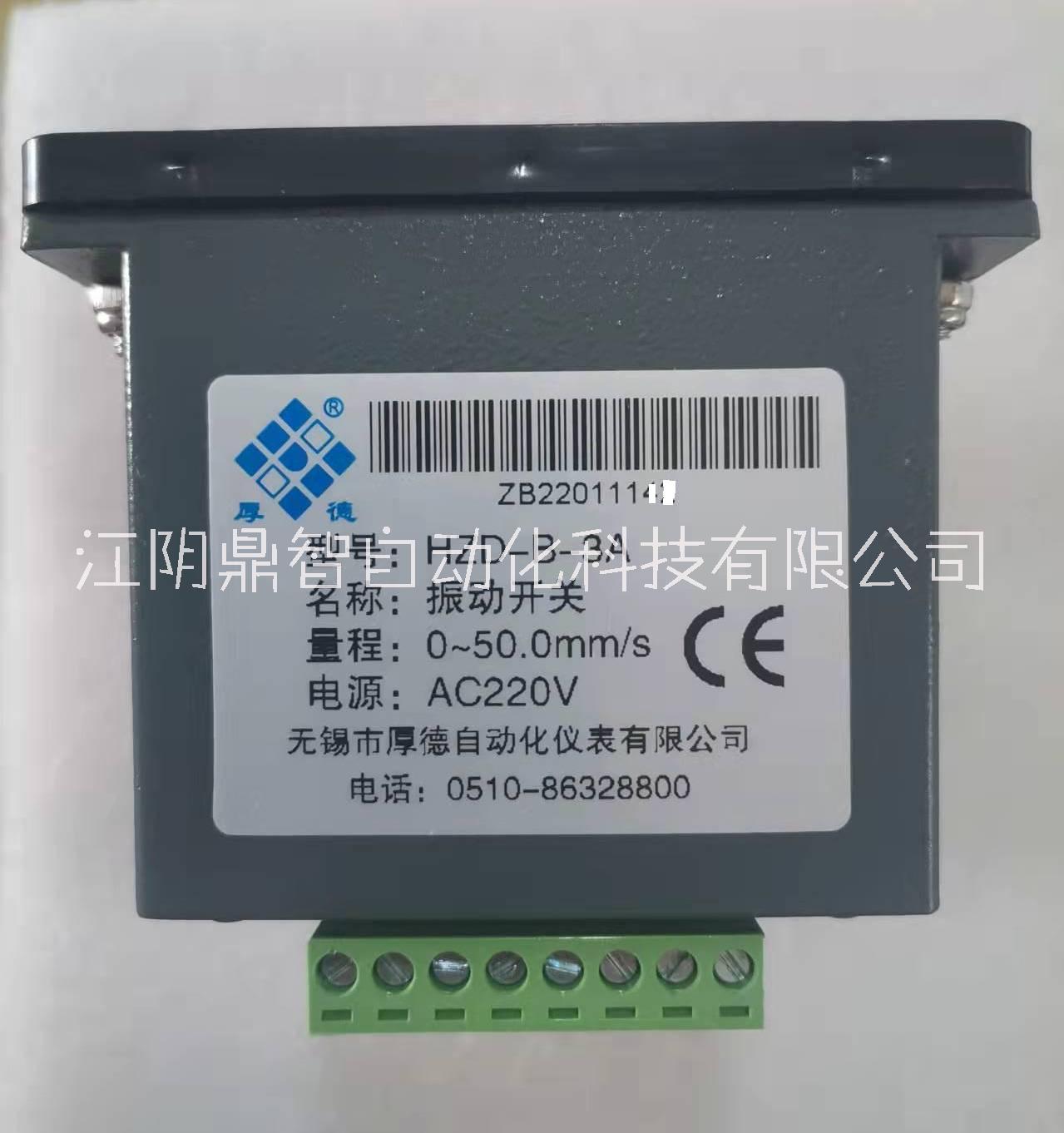

無錫厚德HZD-B-3A型振動開關模塊

概述：

      無錫厚德HZD-B-3A型振動開關模塊是采用單片機為核心，通過HD-ST系列振動速度傳感器監測旋轉機械的振動，如機殼振動，軸瓦振動，機架振動等，并輸出振動的位移值或速度值。具有振動監測、雙報警設置點、模擬電流輸出等功能。適用于電力、石油、化工等工業部門旋轉機械轉速的監控和保護，如汽輪機、風機、壓縮機、電機、泵等。

無錫厚德HZD-B-3A型振動開關模塊技術參數：

供電電源：220VAC或24V DC

輸入信號：接受一個ST系列振動速度傳感器的信號

靈 敏 度：20mV/mm/s±5%

頻    響：5～300Hz

量    程：0～500um（峰-峰值）或0～50.0mm/s（真有效值）

電流輸出：4～20mA有源，輸出負載≤500Ω

       報警設置：滿量程，單刀雙擲

       繼 電 器：節點容量5A/30VDC或5A/220VAC，

       外形尺寸：120×90×75 mm

       安裝方式：導軌安裝或就地安裝

       導軌安裝：35mm標準導軌

安裝尺寸：90×80mm（就地安裝）

       重 量：約660g

無錫厚德HZD-B-3A型振動開關模塊訂貨代號：

       HZD-B-3A-A□-B□-C□-D□-E□

無錫厚德HZD-B-3A型振動開關模塊選型舉例：

HZD-B-3A-A2-B2-C2-D1-E2； HZD-B-3A-A5-B1-C4-D2-E1；

HZD-B-9A-A2-B2-C2-D1-E2； HZD-B-9A-A5-B1-C4-D2-E1；

HZD-B-9F-A2-B2-C2-D1-E2； HZD-B-9F-A5-B1-C4-D2-E1；

HZD-B-X-A2-B2-C2-D1-E2； HZD-B-X-A5-B1-C4-D2-E1

變送器部分：

無錫厚德一體化振動變送器：HZD-B-4-A2，HZD-B-4-A5

無錫厚德一體化振動變送器：HZD-B-5-A2，HZD-B-5-A5

無錫厚德一體化振動變送器：HZD-B-6B-A2

無錫厚德一體化振動變送器：HZD-B-8-A2，HZD-B-8-A4，HZD-B-8-A5

無錫厚德一體化振動變送器：HZD-B-8B-A2，HZD-B-8B-A4，HZD-B-8B-A5

無錫厚德振動變送器：HZD-B-8C-A2-B1，HZD-B-8C-A3-B2

無錫厚德振動變送器：HZD-B-9A-A2-B2-C2-D2-E1，HZD-B-9A-A5-B2-C2-D2-E1

無錫厚德振動變送器：HZD-B-9D-A2-B1-C1-D1-E1，HZD-B-9D-A2-B2-C1-D1-E2

無錫厚德振動變送器：HZD-B-X-A2-B1-C1-D1-E1，HZD-B-X-A2-B2-C1-D1-E2

無錫厚德兩線制防爆振動變送器：HZD-B-5i-A2，HZD-B-5i-A5

無錫厚德兩線制防爆振動變送器：HZD-B-6d-A2-B1，HZD-B-6d-A3-B2

無錫厚德防爆電子振動開關：HZD-B-3-A1-B2-C1-D1，HZD-B-III-A1-B2-C1-D1

無錫厚德一體化軸振動變送器：HZD-Z-6A-A2-B1-C2-D1，HZD-Z-6A-A2-B2-C2-D2

無錫厚德兩線制軸振動變送器：HZD-Z-6B-A2-B1

無錫厚德兩線制軸振動變送器：HZD-Z-6C-A2-B1，HZD-Z-6C-A125-B00

無錫厚德電子振動開關：HZD-B-3A-A2-B2-C2-D2-E1，HZD-B-3A-A5-B2-C2-D2-E1
