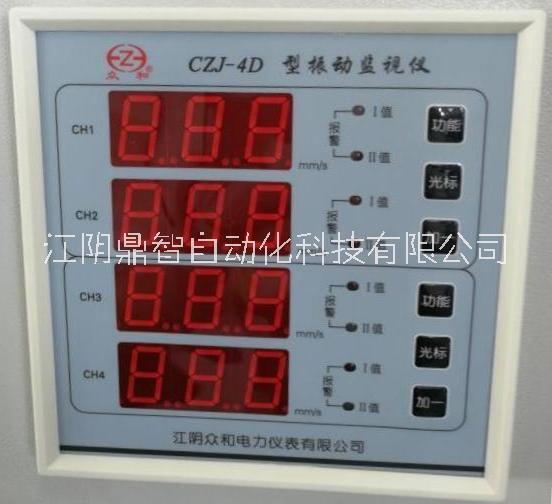

江陰眾和CZJ-4D/ZH2014D型四通道振動監視儀表

概 述：

江陰眾和CZJ-4D/ZH2014D型四通道振動監視儀表是風機、壓縮機、汽輪發電機等各種旋轉機械裝置不可缺少的監測、保護設備。它與SZ系列速度傳感器相配合，可對各種旋轉機械的軸承振動峰-峰值或振動烈度（速度有效值）進行連續監視和測量。有與測量值成正比例的電流輸出，可與DCS、PLC系統，無紙記錄儀直接連接。當振動超限，能自動提供報警繼電器開關量接點輸出。

江陰眾和CZJ-4D/ZH2014D型四通道振動監視儀表具有精度高、性能穩定、抗干擾能力強、可靠性高等特點。可廣泛地應用于電力、機械、化工、冶金等企業，適合中小型旋轉機械裝置的監視系統設計。

江陰眾和CZJ-4D/ZH2014D型四通道振動監視儀表技術參數：

輸入信號：可同時輸入四路SZ系列磁電式速度傳感器信號；

測量范圍：振動位移：（0～500）μm范圍內，可據需求設定；

              振動烈度：（0～30.0）mm/s范圍內，可據需求設定；

測量精度：滿量程的±1.0%(25℃時)；

顯示方式：三位LED數字顯示，振動位移分辨率1，振動烈度分辨率0.1；

頻響范圍：振動位移：（14～100）Hz；振動烈度：（11 ～ 100）Hz；

電流輸出：有源DC（ 4 ～ 20）mA；準確度：滿量程的±1.0%（25℃時)；

緩沖輸出：傳感器原始信號輸出（TDM信號）；

報警設定：滿量程范圍內任意設定；

報警輸出：繼電器開關量輸出，常開接點，容量阻性負載AC250V /5A，DC28V /5A；

報警延時：0.1秒、1秒、3秒（無特殊要求按1秒設置）；

使用電源：（85～265）VAC，50/60Hz；實際接線參照產品接線圖；

外形尺寸：寬160 mm×高160 mm×深220mm；

開孔尺寸：寬152 mm×高152mm；
