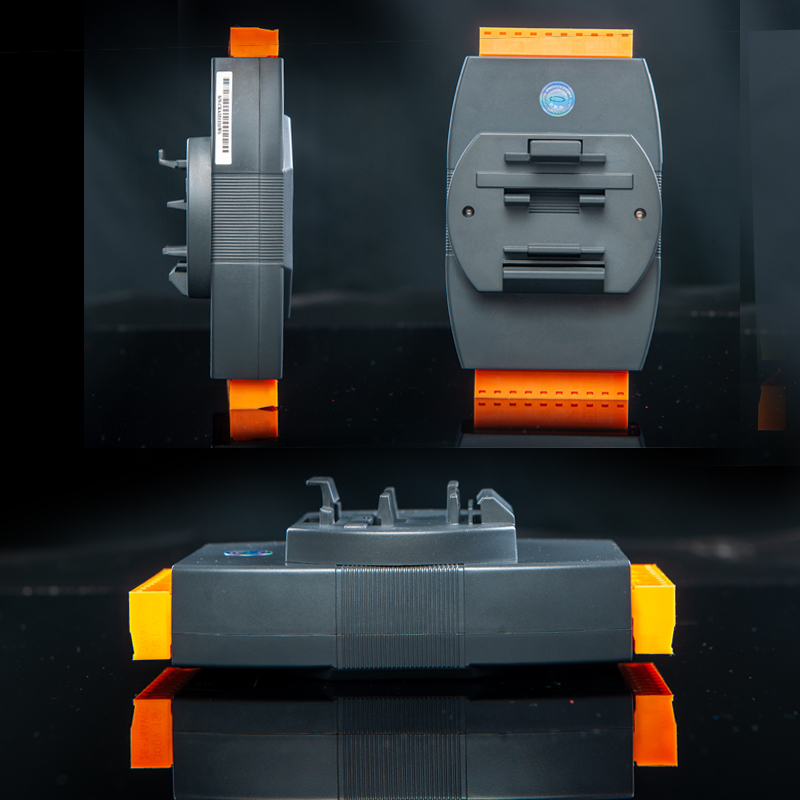

智能8路RS485采集模塊模擬量輸入模塊 DAM-7082P

概述：

DAM模塊是全新一代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS232/RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-7082P模擬量輸入型數據采集器，支持8路單端模擬信號同時采集；模塊采用高性能16位AD芯片，采集測量精度±0.1%。適用于采集工業現場的各種電壓和電流信號。

DAM-7082P采用光電隔離技術，有效保障數據采集可靠及安全。

DAM-7082P是集模擬量輸入型數據采集器，配置有8路16位模擬輸入通道。適用于采集工業現場的多種電流測量，特別適用與兩線制4-20mA傳感器測量。

 通信隔離

產品采用RS485/RS232隔離電路，將通信與系統單獨隔離開，通信設備之間共模干擾。

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 模擬量輸入接線

DAM-7082P帶供電模擬4-20mA變送器輸入，所有的VOUT在內部連接在一起，接線接法如上圖。

模塊用于兩線制或三線制4-20mA變送器時，變送器無需單獨供電，模塊在額定的輸入電壓區間內穩壓輸出24V電源為變送器供電。如果不需要使用模塊提供的24V電源輸出時，測試外部電流可使用ANGD和INx（x代表0-7）端子輸入被測量電流。

 通信接口

DAM-7082P配置有1路RS232與1路RS485；RS232可以直接與電腦連接；RS485可以單個與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接。

 RS232連接

DAM-7082P的RS232接口為標準RS232接口，符合相關規范，如圖所示，串口的2腳連接DAM模塊的TX，串口的3腳連接DAM模塊的RX，串口的5腳連接DAM模塊的232GND。

 RS485連接

DAM系列模塊支持標準RS485接口（具體標準參見RS485規范）。

 主從模式

DAM -7082P模塊通信模式通常為主從模式（一問一答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

 Modbus協議：

Modbus協議是一種廣泛應用于當今工業控制領域的通用通信協議。通過此協議，控制器相互之間、或控制器經由網絡可以和其它設備之間進行通信。

產品應用案例

*遠程監控與數據采集

*工業現場控制

*電子產品制造

*醫療、工控產品開發

*點膠機

*覆膜機

*老化測試架

*智能電源/程控電源

*電池充放電設備

*激光檢測/測量/焊接/切割機

*中空吹塑機

*定量控制設備

*SMT貼片機

*DCS系統

*智能數據采集終端

*環境檢測

*污水檢測

*水文檢測

*智能測試治具

*流量采集

*壓力采集

*溫度采集

*閉環控制系統

電子官網。

選型表：

提供C#，PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手
