OSA-20S 簡易總輻射傳感

1 概述

    OSA-20S簡易總輻射傳感器可以用來測量光譜范圍為0.3～3μm（300～3000nm）的太陽總輻射，如果將感應面向下可測量反射輻射，加遮光環還可以測量散射輻射。

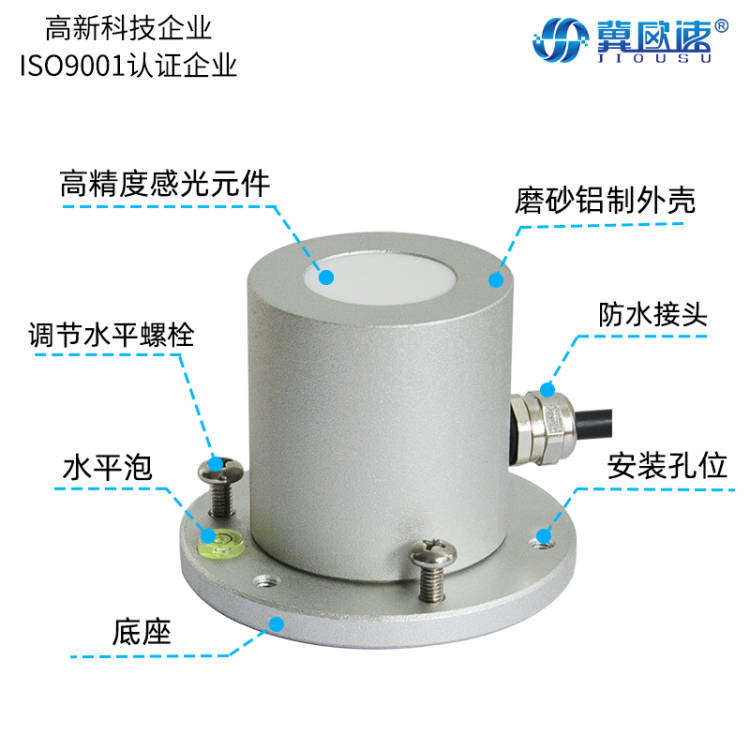

    輻射傳感器的核心器件是高精度感光元件，其穩定性好、精度高；同時在感應元件外安裝了精密加工的PTTE輻射罩，有效防止了環境因素對其性能的影響。

2 特點

    （1）本傳感器體積小巧化設計，測量精度高，響應速度快，互換性好。

    （2）適用于各種惡劣環境。

    （3）真正實現低成本，格，高性能。

    （4）法蘭安裝方式，簡單方便。

    （5）性能可靠，確保正常工作，數據傳輸效率高。

3 適用范圍

    本產品廣泛應用于太陽能、風能發電；太陽能熱水器與太陽能工程；天氣與氣候研究；農林業生態研究；環境科學輻射能量平衡研究；極地、海洋、冰川氣候研究；太陽能建筑等需要監測太陽輻射能量的領域。

4 技術參數

    測量參數：太陽總輻射

    光譜范圍：0.3～3μm（300～3000nm）

    測量范圍：0～2000W/m2

    分 辨 率：0.1W/m2

    測量精度：±3%

    輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）

                    B：4～20mA（電流環）

                    C：RS485（標準Modbus-RTU協議，設備默認地址：01）

    供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）

                    12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）

    響應時間：＜1秒

    年穩定度：≤±2％

    余弦響應：≤7％（太陽高度角10°時）

    方位響應誤差：≤5％（太陽高度角10°時）

    溫度特性：±2％（－10℃～40℃）

    工作環境溫度：－40℃～70℃

    非 線 性：≤2％

    電纜規格：2米3線制（模擬信號）；2米4線制（RS485）（電纜長度可選）

5產品維護

    （1）保持輻射罩干凈光潔，經常用軟布擦拭，以免影響測量精度。

    （2）安裝時要保持水平球泡水平。

    （3）用戶在使用時不要改動本產品出廠時已焊好的元器件和已接好的導線。

    （4）傳感器屬于精密器件，用戶在使用時請不要自行拆卸，更不能觸碰膜片，以免造成產品的損壞。

    （5）避免粘性粒子進入傳感器內部，防潮濕，以免影響測量性能。

6產品保修

    本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
