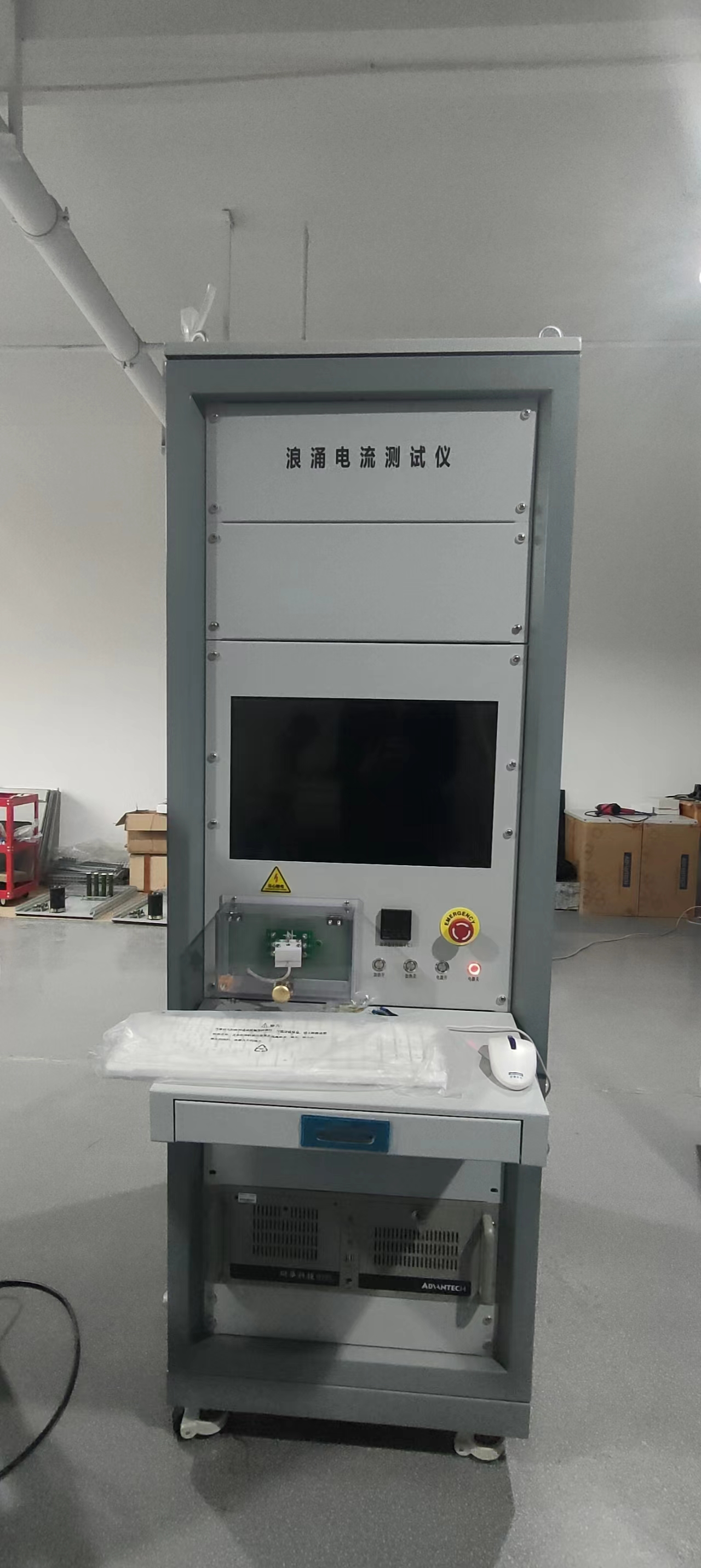

10us方波浪涌測試 江蘇科研院所*

一、10us方波浪涌測試儀，是二極管等相關半導體器件測試的重要檢測設備，該設備具有如下特點： 1、該系統的測試控制完全采用自動控制，測試可按測試員設定的程序進行自動測試。 2、該系統采用計算機記錄測試結果，并可將測試結果轉化為EXCEL文件進行處理。 3、該套測試設備主要由以下幾個單元組成： a、浪涌測試單元 b、阻斷參數測試單元 c、計算機控制系統 二、技術條件 2.1 環境要求： 1、環境溫度：8—35℃ 2、相對濕度：小于75% 3、大氣壓力：86Kpa—106Kpa 4、海拔高度：1000米以下 5、電網電壓：AC220V±10%無嚴重諧波 6、電網頻率：50Hz±1Hz 7、電源功率：小于5KW 8、供電電網功率因數：＞0.9 2.2主要技術指標： 2.2.1浪涌測試單元 a.通態不重復浪涌電流范圍：30～2000A（可選到20000A），分辨率1A,精度＜2%±1 b.浪涌電流底寬： 10ms正弦半波，偏差小于±0.2ms（可選1mS.2mS.8.3mS等） c. 重復浪涌電流時間（可設定）：2S～10S d.浪涌電流重復次數：1～100次，可設定 e.浪涌電流下的壓降測試(僅對正弦波，可選方波) f.浪涌波形和壓降波形顯示和保存(僅對正弦波，可選方波) g 10uS方波電流范圍100-2000A，分辨率1A,精度＜3%±1（可選5000A） 2.2.2阻斷測試 a.反向電壓：100V～1800V可調 b.反向電壓重復頻率：DC直流 c.漏電流0.01～2mA，分辨率0.001mA,精度滿量程的±5% e.測試方式：自動測試； g,適合封裝：TO-220、TO-247、TO-3P 2.2.3加熱功能（可選功能）：顯示溫度：0-180℃ 控溫范圍：90-180℃ 90-125℃ 精度誤差1.5%±1 125-150℃精度誤差1%±1 150-180℃精度誤差2%±1
