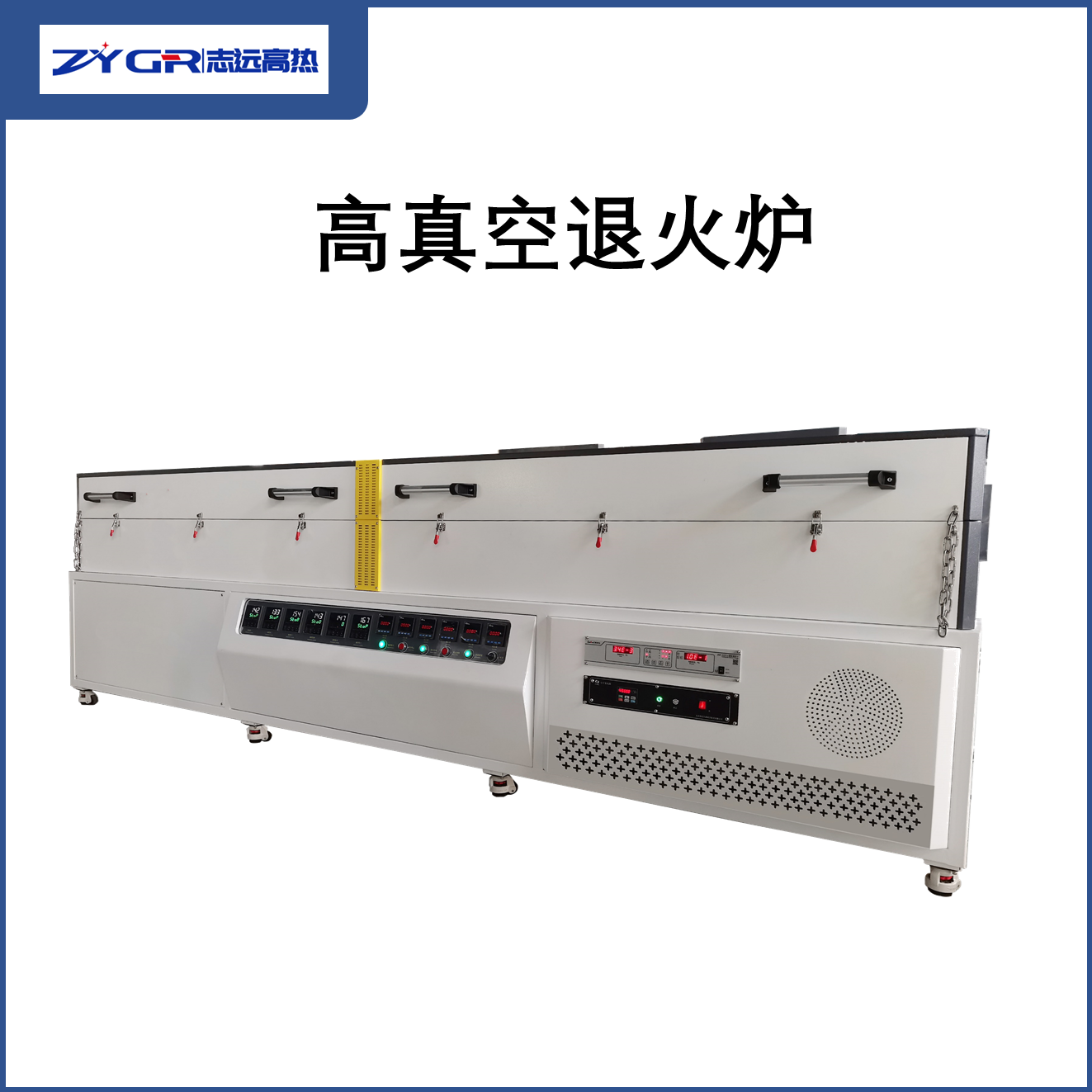

真空退火爐廣泛應用于金屬材料的退火工藝 真空退火爐廣泛應用于金屬材料的退火工藝和真空熱處理工藝

一、機臺說明： ZYG1100-300感應退火爐是我公司在消化吸收國外同類產品的基礎上，與北京大學東莞光電研究院共同研制開發的。廣泛應用于快速退火、陶瓷材料燒結、薄膜生長、碳納米管的研制、納米氧化鋅結構的可控生長、襯底還原復活等工藝。獨特的加熱方式，提高了生產的效率。該爐具有溫場均衡、表面溫度低、升降溫度速率快、節能等優點，是高校、科研院所、工礦企業做高溫實驗用的理想產品。 二、電源特點： 這款高頻感應退火爐采用高頻感應加熱，采用段31程序控溫系統，PID調節，溫度可控，爐膛采用進口氧化鋁多晶纖維材料，具有升降溫度速率快、方便、簡潔等優點； 密封系統：該爐爐管與法蘭之間采用硅膠O型圈擠壓密封、撤卸方便、可重復撤卸，氣密性好、可保證12小時壓力表指針不偏轉。 真空系統：該爐配有真空泵機組，如果需要更高的真空度可以選用擴散泵或分子泵，可選配煙霧過濾器和油污過濾器。 爐膛材料：采用氧化鋁陶瓷纖維保溫材料，不掉粉、材料保溫性能好、反射率高、溫場均衡，抗熱漲冷縮能力強。 漏電保護功能：該爐裝了漏電空氣開關，當爐體漏電時自動斷電，以確保使用的安全性。 法蘭：采用雙環密封技術，有效的提高了法蘭的氣氛性，法蘭上裝有多種接頭，可接電阻真空計、KF25波紋管并能做成容易撤卸的鉸鏈?zhǔn)健? 水冷系統：該爐配有冷水機、可以有效的給感應線圈提供冷卻水，水冷系統具有自動控溫和過溫保護等功能。 高頻感應加熱爐：采用IGBT功率模塊和變流控制技術，操作簡單、維修方便，具有具有欠水壓和過溫保護。 三、主要技術參數指標 參數 項目 電壓AC 380V 加熱功率 80KW 銅圈尺寸 Φ350*350mm 石英管有效尺寸 Φ300*300mm 熱電偶 紅外熱電偶（可精準測量溫度） 加熱方式 感應加熱 冷卻水要求 ≥0.2MPa ≥6L/分 工作溫度 1400℃ 常用工作溫度 ≤1300℃ 溫區數 一點控溫 不銹鋼支架 不銹鋼支架垂直固定在移動架子上，石英管和法蘭通過支撐板固定于不銹鋼支架上，非常牢固、緊湊 上真空法蘭 上不銹鋼法蘭上焊接有真空腔體，在真空腔體上開有爐門、腔體上并焊接有KF25接頭、KF16接口和進氣閥門，KF25接頭上安裝有真空擋板閥，1米長波紋管連接于該閥和真空泵 下真空法蘭 下真空法蘭連接自動升降料平臺裝置，安裝有熱電偶和出氣閥，熱電偶，可對物料進行程序升溫 法蘭 上下兩側采用304不銹鋼法蘭，配有水冷系統，避免了法蘭溫度過高導致了密封圈老化。 控溫系統和熱電偶 采用PID控制，可對物料進行程序控溫加熱，可同時手動調節電流輸出大小，設備帶有過溫保護 真空泵 10pa 氣體流量計 配有一路氣體流量計，量程為0-10L/min 可通氣體 純氧/N2、Ar等惰性氣體 使用氣氛壓力 ≤0.05MPa 坩堝升降平臺 料可以通過自動升降平臺到加熱區、降下來后可從爐門處拿出。 1、升降平臺行程? ? ? ? ? 300mm 2、升降平臺升降速度? ? ?0.1um-2000um/s?? 3、升降平臺可自動，手動升降，也可多段速升降 4、升降平臺上下都做了限位，限度的保護設備 5、放料取料都很方便 升溫程序 1、該設備帶有一塊10寸觸摸屏（昆侖通態） 2、觸摸屏中內置本公司自主研發的PLC程序，畫面友好，操作簡單（） 3、軟件做了安全保護按鈕，防止誤操作損壞設備 配置清單 1 加熱爐 1臺 2 電控柜 1臺 3 操作說明書 1本 4 電氣儀表說明書 1套 5 紅外熱電偶 1套 6 溫度補償導線 5米
