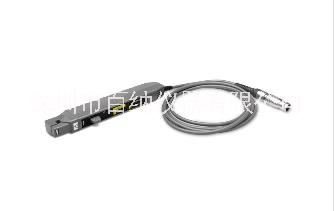

高頻 高頻交直流電流探頭CP3120(30A/70MHz)
[高頻交直流電流探頭]
深圳市直流電流探頭廠家
價格： 電議
物流： 廣東 深圳市 龍華新區| 賣家支付運費
可銷售總量： 10件
手機： 15307550080 郵箱： zgj@bainayiqi.com
傳真： 尚未完善 地址： 廣東 深圳市
[高頻交直流電流探頭]
郵箱：
手機：
- 品牌： bw
- 型號： CP3120(30A/70MHz)
- 加工定制： 否
- 測量范圍： 1A/V 10A/V
- 測量精度： ±1%
- 產品用途： 最小測量電流1mA
（百納儀器－知用電子廠家授權全國全系列一級代理商）
1. 概 述
CP3000/4000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，典型精度為1%，滿足大部分測試領域的需要；多款探頭可供選擇，方便不同量程電流測量；標準的BNC輸出接口，可匹配任何廠家示波器。常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。 CP3120體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量30A的連續電流和50A的峰值電流，提供70MHz的帶寬；分辨率高達1mA；需配合CPA3000放大器同時使用。
電流探頭技術規格（典型） 50Ω
參數 型號 CP3120 量程 1A/V
10A/V 最小測量電流 1mA 噪聲(限制帶寬20MHz) ≤75uArms 耦合方式 AC,DC 交流耦合的低頻帶寬（-3dB） <7Hz 電流值（隨頻率上升而下降）
量程 10A/V 1A/V DC連續 30A 5A RMS(正弦波) 21A 3.5A 峰值 50A 50A 終端負載要求 延時時間 電流系統 15ns BNC線1米 5ns 絕緣線電壓 300V CAT I 插入阻抗 參考圖1
