脫脂加工污水處理設備成套設計美觀耐用集成式

產品參數

加工定制：是 材質：碳鋼防腐 尺寸：2*2*5 顏色：可選 占地：20

脫脂加工污水處理設備是化工污水中常見的，所用設備為瀚爾達環保獨立設計并改進，今天就來詳細了解下：

        一. 脫脂加工污水處理設備概述： 斜管濃密（分級）箱是一種在淺層沉降理論基礎上發展起來的沉降濃縮（分級）設備，由于其體積小，占地少，適用范圍廣，沉淀效率高，不需要動力，投資小，運行成本低，安裝容易，近年來得到廣泛應用。 正常運轉中的濃密（分級）箱，在沉降濃縮區的上部會形成一個相對動態平衡的懸浮過濾層。礦漿由給料區進入沉降濃縮區后，礦漿中粒徑較大的顆粒，由于其沉降末速較大，克服水流的脈動力，經沉降濃縮區懸浮過濾層過濾，很快沉淀進入底部排料口附近；未能克服水流脈動力而沉淀的粒徑較小的顆粒，隨著上升水流進入斜管區。斜管區按一定角度填充了六角型薄壁多孔斜管，將水流分成許多小的沉淀單元。由于斜管濕周大，水力半徑小，因此每根斜管中的雷諾數很?。?lt;200，雷諾數反應了流動過程中水流慣性力與粘性力的比值），處于層流狀態，顆粒在其中的沉降過程沒有紊流干擾，按層流水力沉降規律沉降。當進入斜管區的較細顆粒，在層流水力沉降條件下沉降到達斜管壁上，積累到一定量以后，在重力的作用下，沿斜管壁下滑至沉降濃縮區，根據分離粒度、處理能力設計的要求，未能在斜管區沉降的微細顆粒，將隨著溢流排出，從而實現了分級與沉淀濃縮過程。 特殊設計的多級濃縮（分級）箱則將給料礦漿給入粗分級區按干涉沉降原理，首先將粗粒分離沉淀，然后礦漿流才進入斜管區進行細粒分級濃縮，分級原理和實現過程和以上相同。

      二 脫脂加工污水處理設備設備特點 FNX系列斜管濃密（分級）箱和傳統周邊（中心）傳動型濃密機相比，具有體積小、效率高、可在同一組設備上實現分級兼濃密二種功能，也可作為單獨的濃縮設備使用，具有安裝方便、配置靈活、可控性好等特點。特別是可根據不同礦山的實際情況靈活地在選礦廠內配置，而無需將礦漿自流到廠外濃縮后又再用砂泵揚送回廠內進處理，同時省卻了用水泵才能回水利用的麻煩，大大地節省了能耗，是較為理想的礦山濃密（分級）設備。在有條件的礦山，還可為實現高濃度尾礦輸送、回水廠內直接利用，為進一步降低能耗和礦漿輸送及回水成本創造條件。 四．技術參數 型號 沉降面積 反沖水管內徑 反沖水所需壓力 斜管內切圓直徑/mm 斜管傾斜角度/° 重量 外形尺寸 FNX-5 5立方米 15 ＞3 35 60 3.5T 3350×2446×3795 FNX-10 10平方米 15 ＞3 35 60 4.9T 6700×2784×4485

      三．安裝及注意事項：? 1．設備須安裝在堅實、水平的基礎之上。選廠在建濃密機基礎時，應已確定好濃密機的擺放方向。根據已建好的濃密機基礎，結合設備外形尺寸圖，按如下步驟安裝： ● 每根支撐柱兩個端面均有一塊方形鋼板，鋼板上有螺栓孔的一端朝上。 ● 確定六根支撐柱的位置。俯視示意圖如下： ● 用連接角鋼和螺栓將六根支撐柱連接起來，先裝水平的角鋼，再裝交叉的。 ● 所有的螺栓先不要上緊，以利于調整。等斜管主體吊裝到位，所有螺栓全部連接上后，再上緊。 ● 角鐵交叉連接時，方板夾在兩條角鋼之間。螺栓孔對不上時，用一根長一點（半米長足夠了）的粗鋼筋，一端加熱敲成尖狀，插進螺栓孔里撬動來對孔。 ● 將六根支撐柱和十八根角鋼連接成一個長方體結構后，用吊車將大錐斗調入長方體結構中，然后將濃密機主體吊裝到位，對好支撐柱上端面的螺栓孔。 ● 將大錐斗的大法蘭用布清理干凈，把密封墊放在法蘭上，打好螺栓孔，密封墊之間的拼接縫用裁紙刀切成長斜口。分段拿掉密封墊，在法蘭上用玻璃膠打一圈（注意：膠要連續），然后再在每個螺絲孔周圍打一圈，打好后將密封墊對回原位置。在密封墊的上面再用玻璃膠打一圈，在每個螺栓孔周圍打一圈，在密封墊的接口處要沿接口多打一點玻璃膠。將大錐斗吊裝到斜管濃密機主體上，注意法蘭上的對位標記，對好位后用螺栓連接。 ●將整臺設備上的螺栓全部擰緊。 ● 安裝膠管閥和四分球閥。膠管閥的調節手輪應朝同一個側面方向，以利于調節。四分球閥的另一端應接供水管。 ● 用水平管校正溢流水邊（斜管外面那一圈，不是最外圈）的水平度，要求所有的溢流水邊都在同一水平面上。 ● 濃密機底流出口的膠管閥不要直接接管道進入下一級選別流程，以防濃密機底流堵塞了便于清通。建議在膠管閥出口下方做個方斗，再從方斗邊上引管進入下一級選別流程，如下圖所示。 2．為防止陽光暴曬加速斜管老化，影響使用壽命，應將濃密（分級）箱安裝在陽光不能直射的地方；室外安裝使用時 ，應搭建遮陽棚或保持機內液面淹沒斜管頂面；當設備停用時，要將設備清洗干凈后注滿清水，并保持水面高過斜管頂面。 3．要防止﹥5mm粗粒和木渣等雜物給入濃密（分級）箱（可能堵塞排料口），應在給料前用篩網隔除并定期進行清理。 4．嚴禁踩壓濃密機內斜管。 5．反沖水壓應保持≥0.2MPa。

     四． 設備使用： 1．每次開機前，檢查排礦口的閥門是否暢通，不得在閥門堵塞的情況下給料開機。 2．開機順序：開啟排砂閥——給料——調節各臺濃密（分級）箱給料礦漿量平衡。 3．停機順序：停止給料——待濃密（分級）箱中液面低于塑料斜管下端面時，用水把塑料斜管沖洗干凈——排砂閥排出清水時，即可停機。 4．當添加絮凝劑輔助沉淀時，根據所處理礦漿中固體含量的多少，結合礦漿流量和溢流水的澄清度調節絮凝劑的添加量，使溢流水質能滿足生產使用要求。 5．排砂閥在正常生產時應保持在全打開的狀態下，出現堵塞要及時清通，排礦濃度靠選定合適出口大小的沉砂嘴來調節（設備出廠時配備了φ12、φ15兩種口徑的沉砂嘴，如排礦濃度不合適再定做其它規格的沉砂嘴）。 6．當?shù)琢髋诺V口排礦困難時，開啟反沖水閥門輔助排礦。 7．濃密機存礦體積有限，因此，對非連續生產或非連續排料的廠礦，正常生產時，每個班至少排礦二次，以免沉砂堆積，堵塞斜管。 8．當給料泡沫較多，配置有消泡噴頭時，要定期檢查消泡噴頭是否暢通。 9．為防止斜管堵塞，建議每個月（或停機檢修時）對設備清理維護一次：將濃密（分級）箱中的水位放至斜管下端面以下，用水順斜管的管孔方向逐一沖洗，將斜管內的沉積物清理干凈。 10．長時間停機時，必須排干凈濃密（分級）箱內泥砂，將斜管沖洗干凈，然后注滿清水，并保持水面高于塑料斜管頂部，以避免塑料斜管老化而縮短使用壽命。

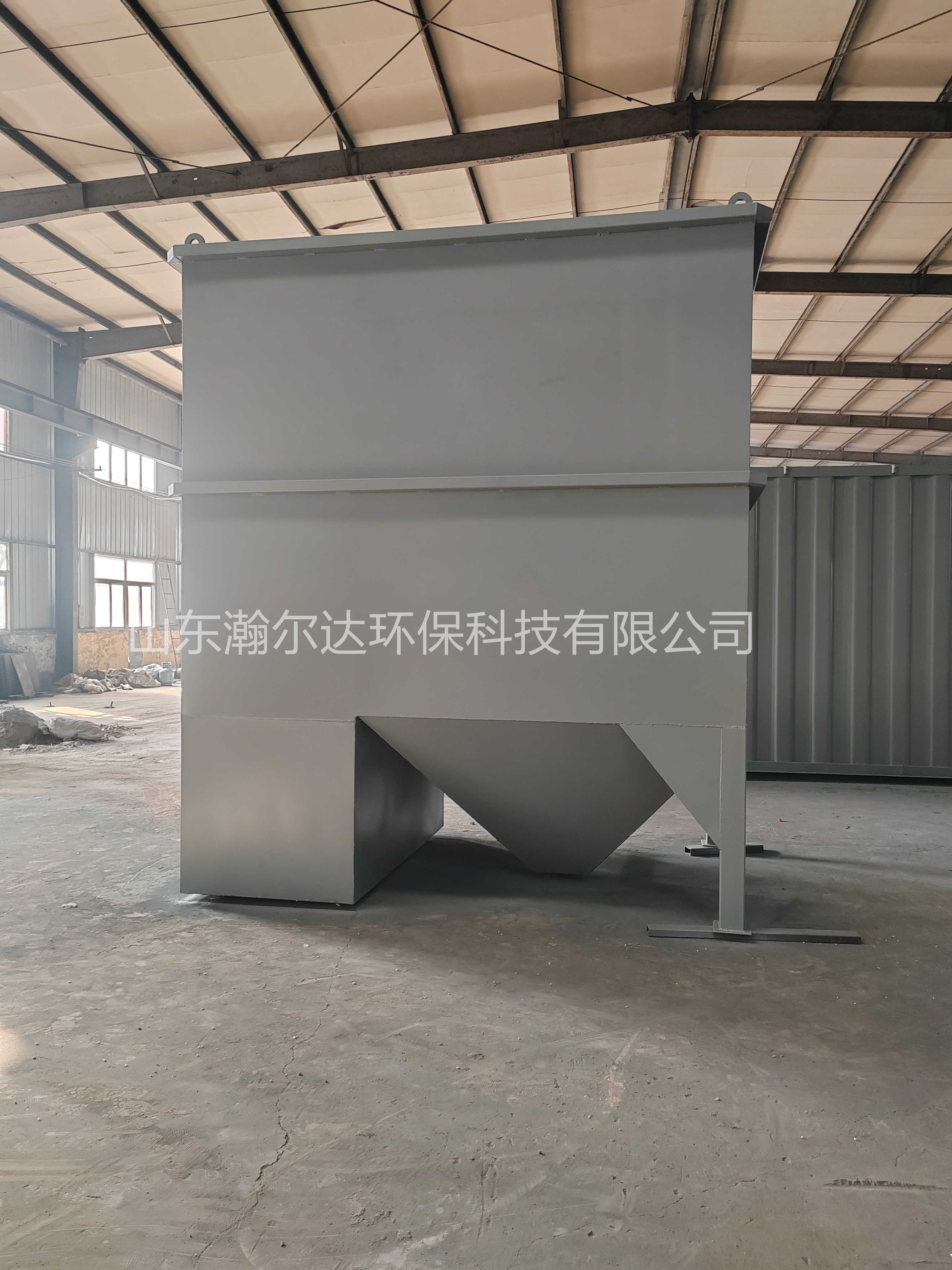

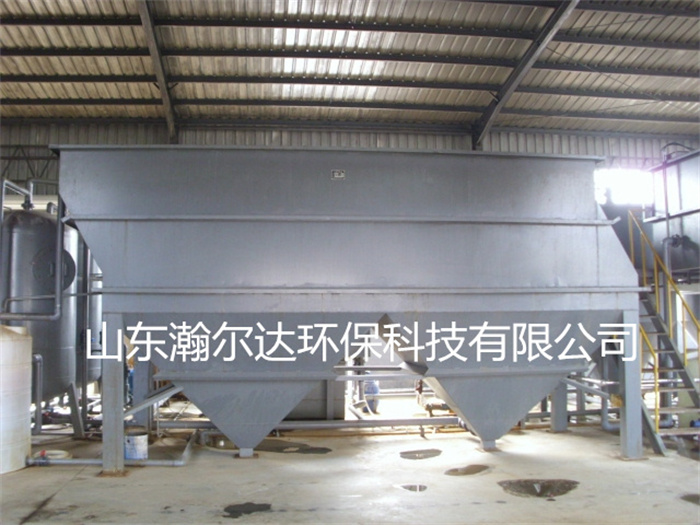

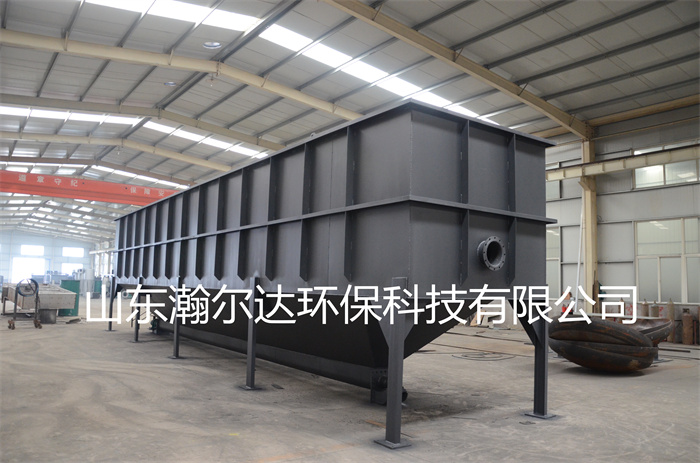

產品實拍
