詳細信息（供應電液動單向平板閘閥，電液動平板閘門）

電液動單向平板閘閥，電液動平板閘門用途

　　該閘閥廣泛適用于建材、冶金、礦山等行業粉塵物料流量控制的管道上，是控制粉塵物料流量的理想設備。
電液動單向平板閘閥，電液動平板閘門特點

　　該閘閥結構簡單，重量輕，操作靈活，裝拆方便，采用優質碳素鋼制造，其強度高，性能好，使用壽命長；絲桿及螺母采用了軟防護罩結構，不受外界粉塵影響。
電液動單向平板閘閥，電液動平板閘門工作原理

　　該閘門主要由框架、絲桿螺母、手輪、閘板組成，手輪(鏈輪)轉動，絲桿帶著絲桿螺母和閘板作水平方向的往復運動，達到閥門的啟閉目的。
產品型號編制規則

電液動單向平板閘閥，電液動平板閘門主要性能參數

公稱壓力（MPa）
適用溫度（℃）	≤150
適用介質	粉塵物料

SL/DS型手動式平板閘門外形及連接尺寸
用途
　　手動單、雙向螺旋閘門是用于粉料、晶粒料、顆粒料及小塊物料的流量、輸送量的主要控制設備，它廣泛適用于冶金、礦山、建材、糧食、化工等行業庫頂、庫底及送料口等，是控制流量變化大，啟閉頻繁，切斷迅速的理想設備。
特點
　　該閘門結構簡單、操縱靈活、重量輕、無卡阻、切斷快、特別適用于各類固體物料和φ50左右塊狀物料的輸送及流量調節，安裝不受角度限制。操作方便，能隨時調整開度。

類別	A×A	B×B	C×C	L	H	n-d
單向	200×200	256×256	306×306	820	120	8-φ14
	250×250	306×306	346×346	930	120	8-φ14
	300×300	336×336	396×396	1050	120	8-φ14
	400×400	456×456	496×496	1400	140	12-φ14
	450×450	510×510	556×556	1450	140	12-φ14
	500×500	560×560	606×606	1610	140	16-φ18
雙向	600×600	660×660	706×706	1830	160	16-φ18
	700×700	770×770	820×820	2130	160	20-φ18
	800×800	870×870	920×920	244	180	20-φ18
	900×900	974×974	1030×1030	2660	180	24-φ23
	1000×1000	1074×1074	1130×1130	2870	180	24-φ23
說明	SLVd-單向	Ⅰ-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105×-113X（X是絲桿中心離地面離度）
說明	SLVs-雙向	Ⅱ-鏈輪

注：本閥可按用戶要求設計制造

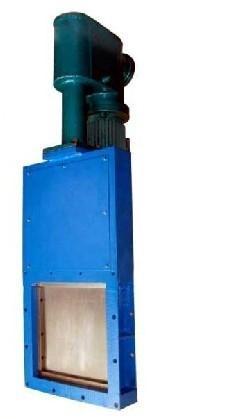

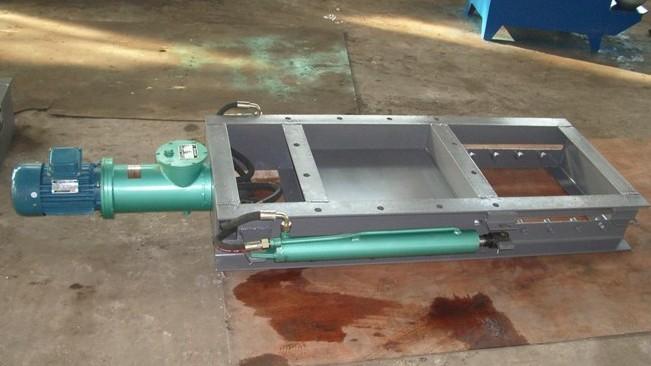

DPZD型電液動單缸驅動平板閘門
用途
　　該閘門是我公司改進產品，工藝，質量可靠。它廣泛地用于冶金、礦山、建材等行業，是控制粉塵物料流量的理想設備。
特點
　　本閘門操作方便，結構簡單。性能好，使用壽命長。
工作原理
　　該閘門主要由框架、閘板、電液裝置等零件組成。工作時，活塞桿受液壓力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。

電液動平板閘門主要性能參數

公稱壓力（MPa）	≤0.6
適用介質	粉塵物料
適用溫度（℃）	≤150
閥門啟閉時間（S）	17.3

電液動單缸驅動平板閘門技術參數

型號	A×A	B×B	C×C	L	H	n-d	電液推桿型號	功率
DPZ-D20	200×200	256×256	306×306	920	120	8-φ14	DYT1000-200	1.5
DPZ-D25	250×250	306×306	346×346	1050	120	8-φ14	DYT1000-250	1.5
DPZ-D30	300×300	336×336	396×396	1260	120	8-φ14	DYT1000-300	1.5
DPZ-D40	400×400	456×456	496×496	1256	140	12-φ14	DYT1750-400	2.2
DPZ-D45	450×450	510×510	556×556	1670	140	12-φ14	DYT1750-450	2.2
DPZ-D50	500×500	560×560	606×606	1890	140	16-φ18	DYT1750-500	2.2
DPZ-D60	600×600	660×660	706×706	2220	160	16-φ18	DYT2500-600	3
DPZ-D70	700×700	770×770	820×820	2520	160	20-φ18	DYT2500-700	3
DPZ-D80	800×800	870×870	920×920	2750	180	20-φ18	DYT3000-800	4
DPZ-D90	900×900	974×974	1030×1030	2950	180	24-φ23	DYT3000-900	4
DPZ-D100	1000×1000	1074×1074	1130×1130	3110	180	24-φ23	DYT3000-1000	4

注：本閥可按用戶要求設計制造

電液動雙缸驅動平板閘門技術參數

型號	主要尺寸								電液推桿型號
型號	A	B	N×a	C	H	L	t	n-φ	電液推桿型號
DPZ-S40	400	750	3×160	450	200	1150	8	24-22	DYT1000-400
DPZ-S50	500	850	3×195	550	200	1250	8	24-22	DYT1000-500
DPZ-S60	600	950	4×170	650	200	1350	8	32-22	DYT1000-600
DPZ-S70	700	1060	4×198	780	250	1550	10	32-22	DYT1750-700
DPZ-S80	800	1160	5×178	880	250	1650	10	40-22	DYT1750-800
DPZ-S90	900	1260	5×198	980	250	1750	10	40-22	DYT1750-900
DPZ-S100	1000	1430	5×220	1100	300	1950	12	40-26	DYT1750-1000
DPZ-S120	1200	1630	5×260	1300	300	2150	12	40-26	DYT2500-1200

訂貨須知：
3、DPZ-□型電液動平板閘門

　　1.用戶在訂貨時，必質按樣本中的選型形式選型，所有類型平板閘門都為一般型，如果是特殊要求（如散狀特料顆粒大于20mm時，此時需要增大閘板強度）請另說明。
　　2.平板閘門配套的電液推桿，在正常情況下，不配套電氣控制部分，如果需要請訂貨時注明。（推桿電氣控制圖見電液推桿部分）。
　　3.關于安裝、使用、維修的注意事項，請另見《平板閘門安裝、使用、維修》說明書（隨貨同行）。
