中頻爐網(www.zgzplw.com)中頻電爐是鑄造鍛造及熱處理車間的主要設備,性能穩定、安全可靠性是流水作業的鑄造鍛造及熱處理生產線設備的,在熱加工領域有著很好的發展前景。
下面就為大家簡單介紹一些中頻電爐的構造
1、中頻電爐的成套范圍
A、電源及電氣部分:電源設備包括高壓或低壓開關柜、中頻電源(中頻發電機組或可控硅變頻器)、電源轉換開關、補償電容器以及中頻控制柜等,大型中頻爐電器部分還包括坩堝漏爐報警系統。

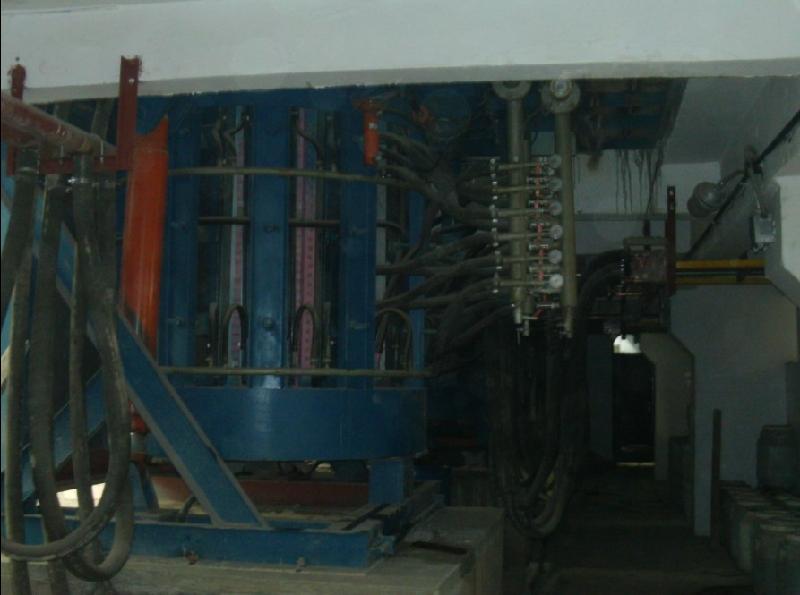

B、爐體部分:中、小型中頻爐均配兩臺爐體。一臺生產使用,另一臺備用。爐體包括爐蓋、感應器、坩堝、爐體支架等。
C、傳動裝置:傳動裝置包括爐蓋的移動和爐體的傾動與復位等機械或液壓裝置等。

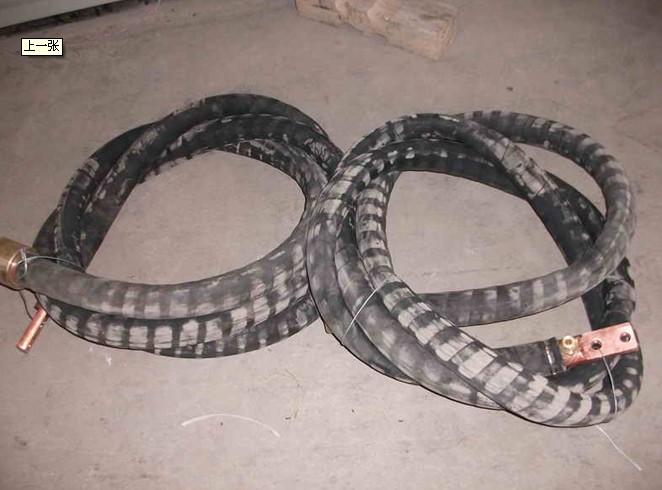

D、水冷系統:水冷部位有:中頻電源、感應器、電容器以及匯排流,軟電纜等。為節約用水,通常采用循環冷卻的方法。
2、感應圈的組成
A、感應圈是感應器的主要部分,淬火的成效在很大程度上決定了感應圈得結構尺寸,流過它的交變電流所產生的交變磁場使工件表面產生渦流,從而得到加熱。
B、輸電匯流板:靠它把電流疏向感應圈
C、接線座:起連接匯流板和淬火變壓器的作用
D、冷卻感應器和被加熱工件的淬火供水裝置:在某些情況下,感應器上還裝有導磁體、磁裝置,定位卡具及防治感應器變形的強固裝置等。
