詳細信息（浙江XY-08A電子技術實訓裝置）

品牌： 學源
材質： 鐵質
規格： 1500*700*1700
聯系電話： 13587738300

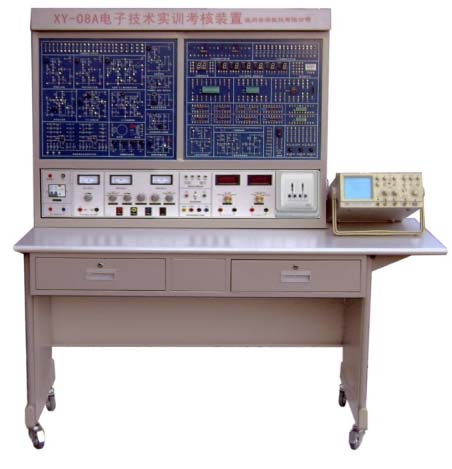

供應XY-08A電子技術實訓裝置

一、概述

電子實訓考核裝置是根據各中專、技校、職業學校的電子技術基礎、電子技能訓練、電子學等有關教學實驗大綱的要求而設計的。是中級技術工人考核標準考核電子部分的應知內容，是集理論教學、實操訓練、考核鑒定為一體的現代化電子實訓考核裝置，通過實訓能使學生更直觀了解電子電路，并掌握典型電子電路，增強實際操作技能。
二、技術性能
1、輸入電源：單相三線220V±5% 50Hz
2、工作環境：溫度-10℃～+40℃
3、相對濕度<85%（25℃）
4、裝置容量：<200W
5、加示波器擱板尺寸：149cm×70cm×132cm
6、外形尺寸：1700mm×650mm ×1800mm(高×寬×長)
操作臺用全鋼制作，鋼板厚度≥1.2㎜，操作臺整體噴塑，顏色為亞光、密紋、計算機灰，帶抽屜或配與操作臺相匹配的工具箱。

供電及安全體系：單相三線220V電源輸入，設有電流型漏電保護裝置。
本裝置主要由兩大部分組成，一部分為數電實驗功能板，另一部分為模電實驗功能板
模擬電路實驗部分：
（1）可調直流穩壓電源：0-30V/1.5A連續可調，自動換檔，自動過載保護自動恢復功能。
（2）固定直流穩壓電源：+5V/3A一組；±12V/1A一組
（3）交流電源：9V、18V、雙9V。
（4）函數信號發生器：
     波形：正弦波、三角波、方波；
     頻率范圍：5Hz-550KHz連續可調。
     輸出幅度：正弦波大于0-10Vp-p。
（5）直流信號源：-1V~+1V輸出。
數字電路實驗部分：
（1）可調直流穩壓電源：0-30V/1.5A連續可調，自動換檔，自動過載保護自動恢復功能。
（2）固定直流穩壓電源：+5V/3A一組；±12V/1A一組
（3）函數信號發生器：波形：正弦波、三角波、方波；頻率范圍：5Hz-550KHz連續可調。
（4）邏輯筆、單次脈沖源。
（5）實驗板上設有邏輯電平關、邏輯電平指示器、8421譯碼器、撥碼開關；40腳、16腳、14腳、8腳高可靠活動集成插座、Lattice公司的CPLD ispLSI1016；實驗用電阻器、電容器、電位器、繼電器；部分實驗電路等
（6）配CPLD程序下載器
5、數字交直流毫伏表（選配）：三位半數顯，測試范圍2mV-200V(有效值)，琴鍵開關切換，輸入阻抗1MΩ，0.5級精度。
6、數字交直流毫安表（選配）：三位半數顯，測試范圍2mA~200mA(有效值)，琴鍵開關切換，輸入阻抗0.3Ω，0.5級精度。
實驗功能板
    (1) 實驗功能板為兩塊，一塊為數電實驗用，另一塊為模電實驗用，正面印有元器件圖形符號、字符及連線，反面有相應連線并焊好相應器件。
    (2) 器件插座：集成電路插座，采用高可靠圓腳雙列直插式，設有8P 2只、14P 8只、16P 6只、20P 1只、24P 1只、28P 1只及40P 2只插座；分立器件插座，用作插電阻、電容、電位器、三極管和穩壓塊等，采用鍍銀長紫銅管，器件接觸可靠。
(3) 數、模電實驗功能板均設有可裝、卸固定線路實驗小板的插座四只。配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板、OTL功率放大器實驗板及數字EDA、模擬EDA下載板各一塊，可采用固定線路及靈活組合進行實驗。
(4) 實驗連接點、測量點：采用高可靠防轉疊插座及測試彎針。
(5) 提供振蕩線圈、繼電器、撥碼盤開關、按鈕開關、晶振、橋堆、二極管、音樂電路、蜂鳴器、電容、數只多圈精密電位器及碳膜電位器等實驗元器件。
2.實驗桌
    實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，用于安裝實驗控制屏和實驗工作，設有兩個抽屜。桌子右側設置了放置示波器用的可拆卸擱板一塊。

三、基本實驗項目
模擬電路實訓：
1．單相整流、濾波電路訓練
2．單管放大電路訓練
3．場效應管的簡易測試與放大電路訓練
4．RC耦合兩級放大電路訓練
5．差動放大電路的研究與訓練
6．OTL功率放大電路的測試與訓練
7．負反饋對放大器的影響的研究與訓練
8．集成運放的應用訓練：模擬運算電路、有源濾波電路、電壓比較器、波形發生器
9．正弦波振蕩電路訓練：RC正弦波振蕩器
10．串聯型穩壓電路訓練
11．晶閘管調壓電路訓練
數字電路實訓
1. TTL集成邏輯門電路訓練
2. 組合邏輯電路訓練
3. 譯碼顯示電路訓練
4. 數據選擇器電路訓練
5. 加法器應用訓練
6. 觸發器的功能及應用訓練
7. 計數器應用訓練
8. 移位寄存器應用訓練
9. 555定時器電路應用訓練
10.       D/A、A/D轉換器應用訓練
電子技術的實際應用訓練
1.     溫度監測及控制電路
2.     聲光雙控節電燈
3.     直流穩壓電源
4.     電子秒表
5.     簡易電容測量儀
6.     編碼電子鎖電路
7.     門鎖防盜報警電路

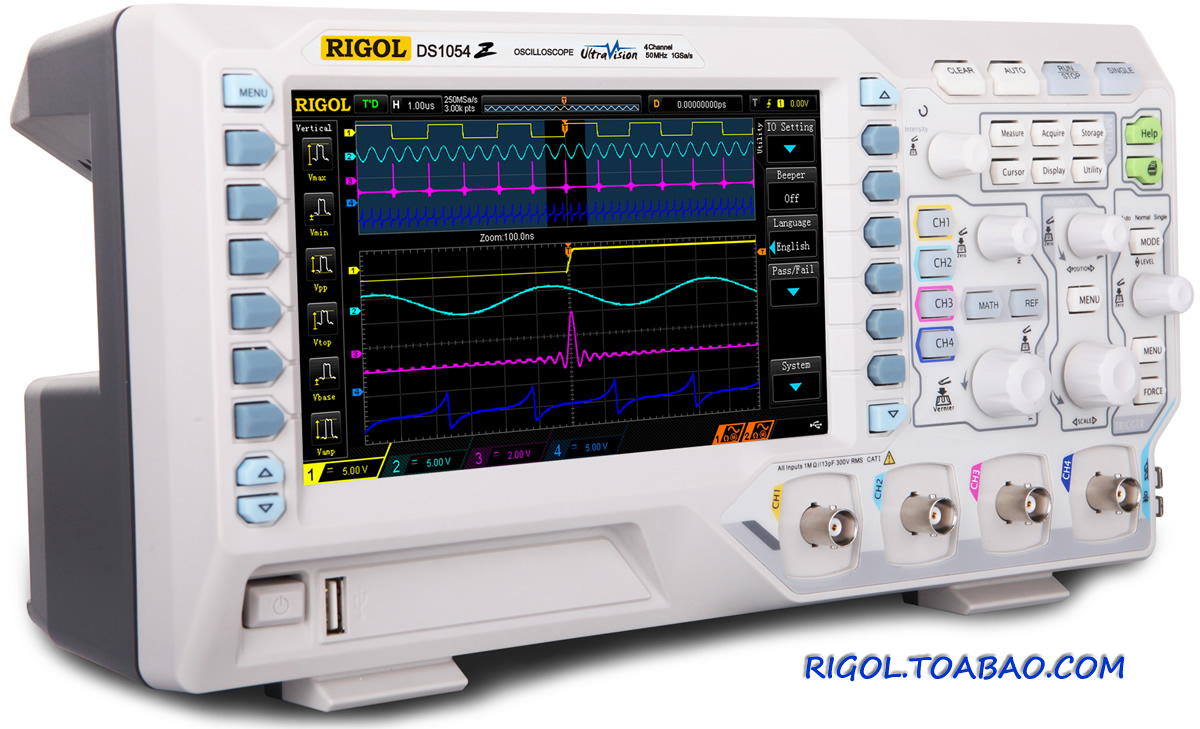

8.     數字式示波器

注：數字式示波器客戶自備。
