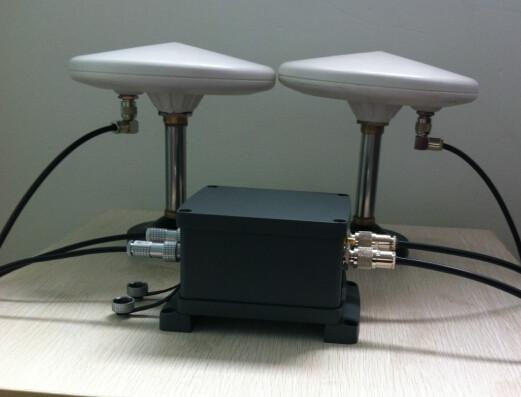

供應雙天線GPS定向測姿側向定位系統

1 產品概述

SS300A 是上海思越電子科技有限公司推出的一系列高性能的GNSS（北斗+GPS+ GLONASS）雙天線定位定向系統，該系統可以完成基于北斗、GPS、GLONASS的雙天線高精度定向，兩米基線定向精度小于0.1°，并且基線長度沒有限制。單點定位精度也可達1.5米，結合可實現高精度定位（厘米級定位）。該產品結合基于MEMS的微慣性傳感器，可很好完成組合導航、定位和定向，克服了短期遮擋和信號失鎖問題。

2 產品特點：

? 采用北斗B1、GPS L1、GLONASS L1三系統聯合定位或單系統定位；

? 同時實現航向角和滾動角、俯仰角的測量；

? 無基線長度限制；

? 支持外接頻標，支持PPS輸出；

? 結合INS技術可以在短時遮擋和信號失鎖時保持航向和位置推算；

? 高動態數據輸出，數據更新率可高達60Hz；

? 高可靠的載波跟蹤技術，大大提高了載波精度，為用戶提供高質量的原始觀測數據；

? 智能動態靈敏度定位技術，適應各種環境的變換，適應更加惡劣、更遠距離的定位環境；

? 的高精簡報文，易于數據傳輸及配套軟件的應用開發；

? 體積小、重量輕、功耗低、

? 可根據客戶需求定制數據輸出格式

? 支持定制化服務，可以滿足不同行業應用的特殊需求

3 產品應用：

   航空航天、機械控制、系統集成、勘探、精準農業、交通、海洋、港口、氣象、國防、科研院所、大專院校等行業的高精度差分定位、測姿、測向、測距、變形測量、授時等。

4 性能指標：

1、信號跟蹤：80通道  北斗 B1 I支路C碼；GPS L1 C/A碼、L1；GLONASS L1；SBAS: WAAS,EGNOS,MSAS；Galileo可選

2、精度指標（GNSS）

單點定位精度：1.5m （RMS）；SBAS精度：0.6m （RMS）；差分定位精度：0.4 m （RMS）

3、測姿測向精度：滾動角、俯仰角 精度：0.1° ；航向角精度：0.1°（2米基線）

4、授時精度： 20ns

5、信號跟蹤：

     冷啟動：<50s ； 溫啟動：<30s ； 熱啟動：<15s ；信號重捕獲 ：<2s

6、位移精度（CEP）：測量運行距離和實際運行距離的差值

a：≤0.4米（GNSS差分定位）

b：≤±5米（ 推算100米）

7、航向保持：≤5°（2min）

8、加速度傳感器的主要技術指標 ：

a：量程：±2g

b：靈敏度：1.0mg

c：靈敏度校準誤差：±1%

d：非線性：±1%FS

8、速率陀螺的主要技術指標 ：

a：測量角速度：±500deg/s

b：分辨率：0.07 deg/s

c：零偏穩定性：± 0.2 ( 在 ± 250°/秒時) °/sec

c：線性度：±0.5%FS.

9、數據格式

     標準NMEA-0183

     Compass 二進制 自定義

     CMR/CMR+ 支持

     RTCM2.3 支持

     RTCM3.0 支持

10、物理特性

      尺寸    130mm (L)×90mm (W)×80mm (H)

安裝尺寸：不大于90mm×130mm；

重量    < 1kg

外部頻標輸入接口： MCX

11、射頻接口

      天線接口：TNC 母頭

      輸出電源：+3.3V DC

      輸出電流：<100mA

12、通訊接口：2個RS232（115200bps）

13、數據更新率

     定位數據更新率：1Hz、5Hz、10Hz

     慣導更新率 ：60Hz

14、電氣特性：

     輸入電壓：5V～18.5V DC

     功耗：小于5.0W

15、環境條件：

     工作溫度：-40℃— +85℃

     存儲溫度：-55℃— +95℃

     濕度：95%無冷凝

16、振動：2g(均方根值)/20-500Hz；

17、沖擊：20g(垂直方向)

18、防水等級：IP65級

5、產品配套

SS300A GNSS雙天線微慣性組合定位定向系統主機         1臺

GNSS天線           2 只

數據電源線          2 條

天線電纜線          2 條

配套軟件光盤        1 張

說明書              1 份
